因為類圖很直觀,所以恐怕C++成員首先接觸到的應該就是類圖了.在這篇文章中我們要將下面一個在MFC程序中隨處可以見到類用UML圖表現出來。

class CGraphicObject
{
    CRect m_rectBound;
public:
    BOOL SetRect(CRect rect);
    CRect GetRect();
};

1、創建類圖

在模型資源管理器中選擇[Static Model]-[Top Package],點鼠標右鍵,從彈出菜單中選擇[New]-[Static Structure Diagram]即可創建用于制作類結構圖的圖面了。

2、準備工作

首先我們遇到的問題是,CRect和BOOL兩種類型在Visio數據類型中找不到.所以我們先從追加數據類型開始.為了便于管理我們會先創建MFC數據類型包.

3、創建數據包

右鍵點擊下圖中模型資源管理器的根節點.在彈出菜單中,選擇[包]項目.

下圖是彈出的包屬性對話框.點擊[New]按鈕,在[UML Package]列中輸入[MFC Data Types],點擊[OK]按鈕結束.上圖可以看到追加的MFC數據類型包.

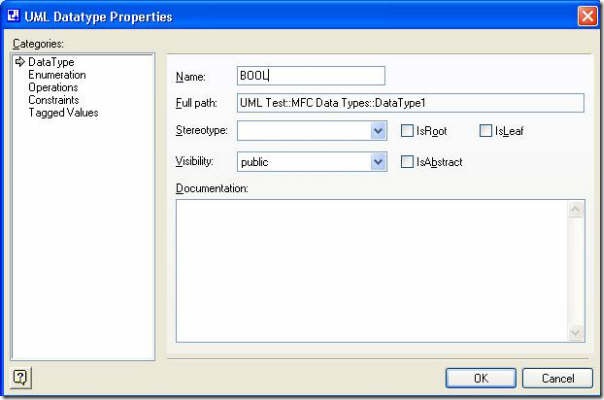

4、追加BOOL數據類型

在[MFC Data Types]項目上點擊右鍵,選擇[New]-[Data Type],在彈出的[UML Datatype Property]窗口中的類別窗口中選擇[DataType]項目,在名稱項目中填寫[BOOL],選擇[OK]結束.用同樣的方法追加CRect類型。

注意:在MFC中CRect是一個類,但是由于我們并不關心CRect的細節,所以把CRect作為簡單數據類型來處理.

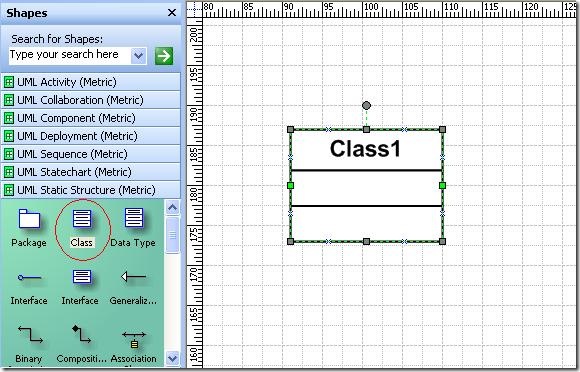

5、追加一個類

追加一個類很簡單,然后從形狀窗口中的[UML Static Sturcture]分類中拖動[Class]對象就可以了.
