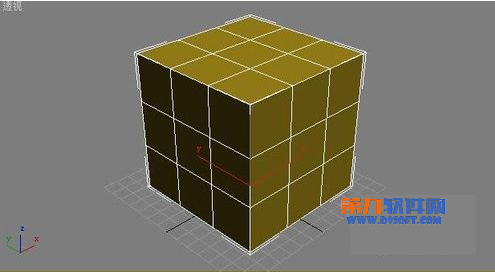

1、執行菜單中的“文件(File)|重置(Reset)”命令，重置場景。單擊創建命令面板下標準幾何體中的長方體按鈕，在頂(Top)視圖中創建一個正方體，參數設置如圖1所示，結果如圖2所示：

　　圖1

　　圖2

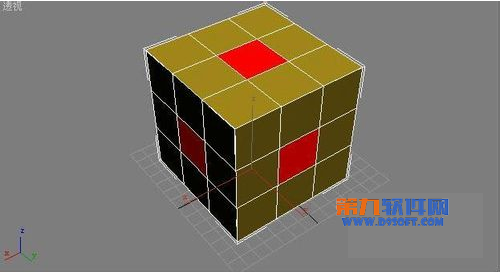

　　2、右鍵單擊場景中的正方體，在彈出的快捷菜單中選擇“轉換為(Convert To)|轉換為可編輯的網格(Convert to Editable Mesh)”命令，從而將長方體轉換為可編輯的網格物體。進入修改面板“可編輯的網格(Editable Mesh)”中的多邊形級別，然后選中立方體6個面的中間的多邊形，如圖3所示：

　　圖3

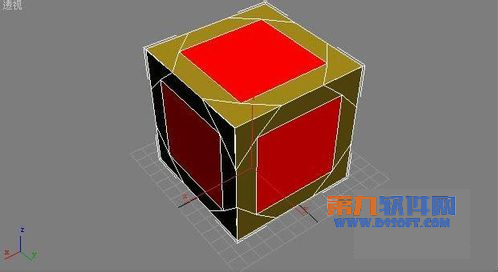

　　3、利用工具箱上的選擇并勻稱縮放工具將選中的6個多邊形放大，如圖4所示：

　　圖4

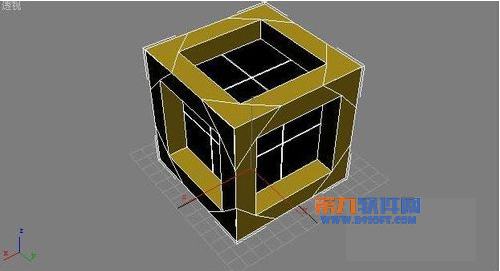

　　4、單擊“擠出”按鈕，然后在視圖中向內擠出6個多邊形，盡量使6個多邊形靠近，結果如圖5所示：

　　圖5

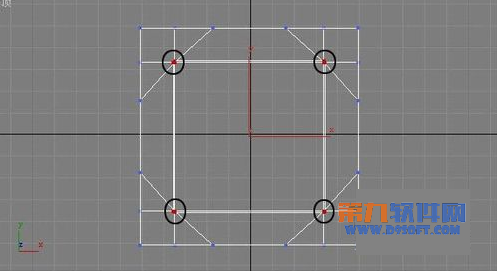

　　5、按(Delete)鍵刪除選中的6個多邊形。進入“可編輯的網格(Editable Mesh)”物體的頂點級別，在頂(Top)視圖中框選如圖6所示的頂點。

　　圖6

　　6、利用頂點級別的焊接選項組中的選定項按鈕，將焊接范圍加到10左右，如圖7所示，對節點進行焊接。

　　圖7

　　7、在“修改器列表(Modify List)”下拉列表框中選擇“網格平滑(MeshSmooth)”命令，設置參數如圖8所示。

　　圖8

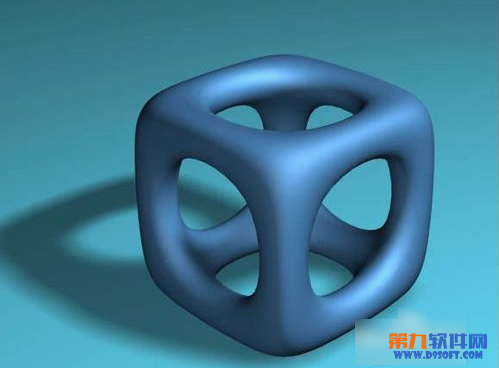

　　8、賦予模型材質后，單擊工具欄上的快速渲染按鈕進行渲染，就會得到如圖9所示的效果，怎么樣，還不趕快動手來親自做一下。

　　圖9
