我們在使用SolidWorks完成了三維繪圖之后，有可能會需要將其轉化為Cad所能打開的文件，以便于在Cad中進行編輯。反之，也可能會遇到Cad轉SolidWorks的時候。不過很多人不知道如何在這兩者中進行轉換。這里介紹一下。

1、打開SolidWorks文件之后，在其中有如圖所示的三維圖，現在要做的就是將其轉換到Cad中。

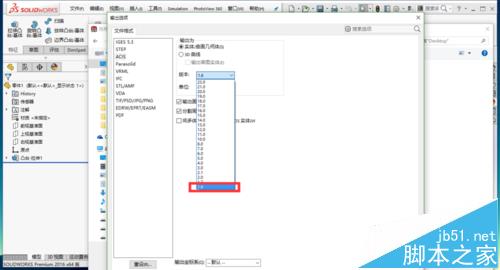

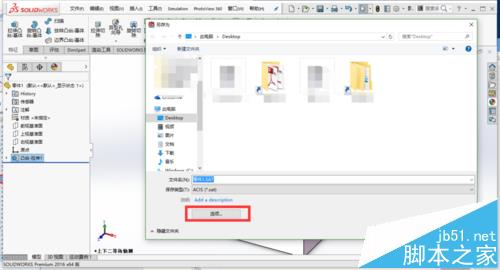

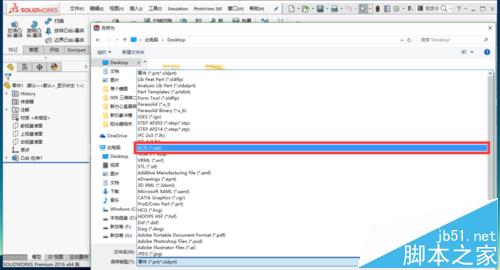

2、選擇“文件”-“另存為”，在“保存類型”下拉列表中選擇“ACIS（*.sat）”。這時，再選擇“選項”，設置輸出的版本為“1.6”。版本越低越好。

3、點擊了保存之后，就會在我們設定的路徑中出現后綴名為sat的文件。

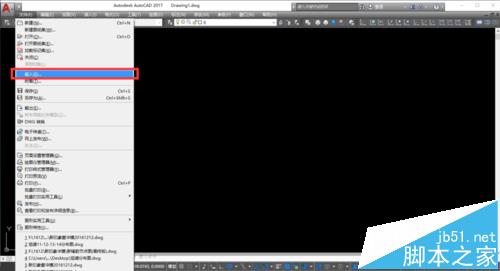

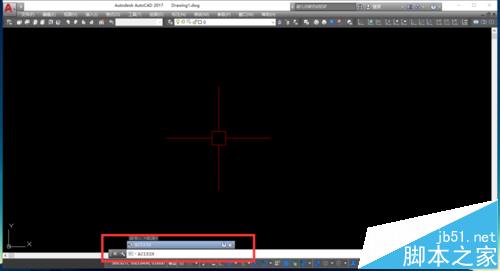

4、打開Cad，選擇“文件”-“輸入”，或者命令行輸入“ACISIN”。

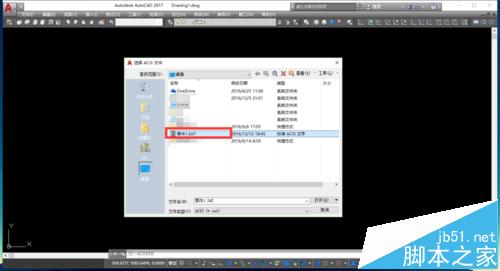

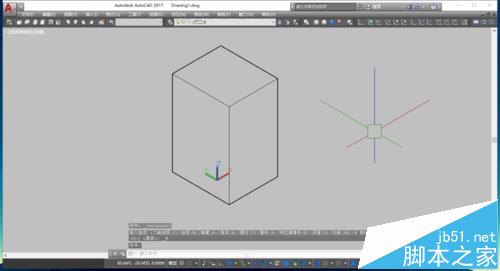

5、在“選擇ACIS文件”中，將我們剛才保存的文件選中。這個時候，再調整視圖，以及視覺樣式，就可以在Cad中看到三維圖了。

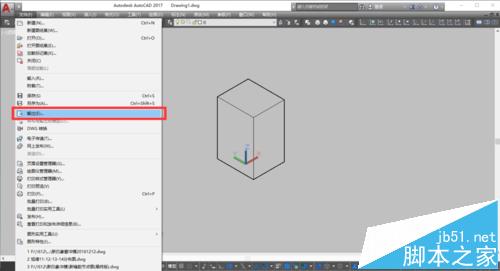

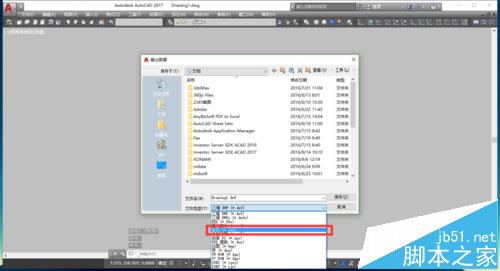

6、反過來，Cad轉SolidWorks，當然就是“文件”-“輸出”，在“文件類型”中選擇“ACIS（*.sat）”。也可直接命令行“ACISOUT”。

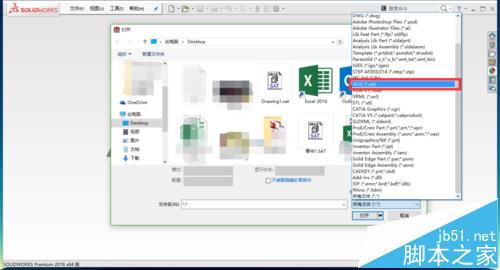

7、然后在SolidWorks中，“打開”，選擇文件類型為“ACIS（*.sat）”。選擇剛才保存的文件即可。

注意事項：

三維圖形如果過于復雜，可能會失敗。
