在CAD繪圖中，大家經常要將選定的某種圖案填充到一個封閉的區域內，這就是圖案填充，那么如何用CAD中的圖案填充呢，操作方法比較簡單，參考以下幾個步驟就可以做出來。

1、打開CAD軟件，繪制封閉區域，比如用矩形繪制一個長方形。然后單擊菜單欄下的【圖案填充】。

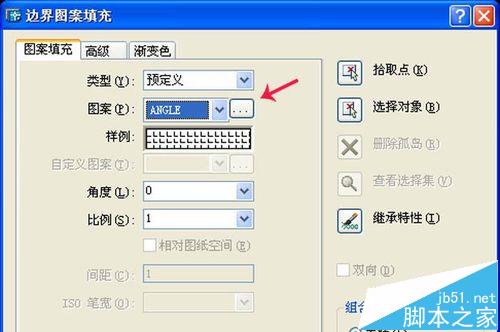

2、在彈出的【圖案填充】的窗口上進行選取圖案，可以找默認的。鼠標左鍵單擊如圖箭頭所指的按鈕。

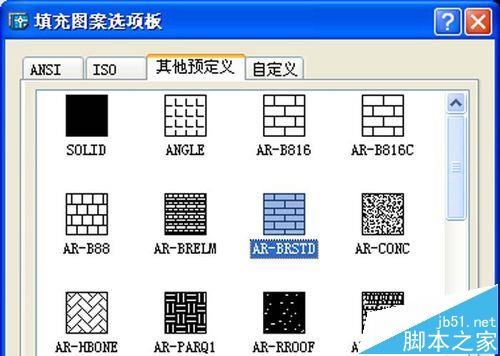

3、在彈出的【填充圖案選項板】窗口上選取圖案，有很多預設的，我這里想填充圍墻，那就選取如下圖案。

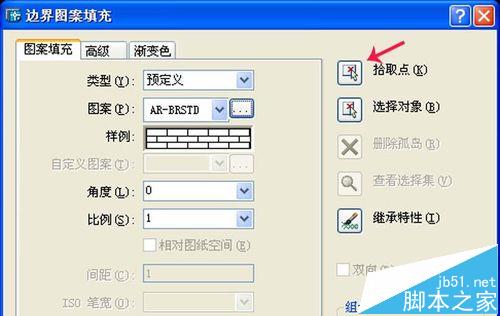

4、選擇好圖案后，鼠標左鍵單擊如圖所示的箭頭所指的按鈕，【拾取點】。如果這里沒有拾取，則無法完成繪制。

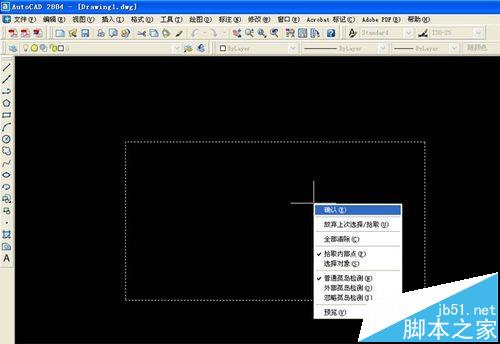

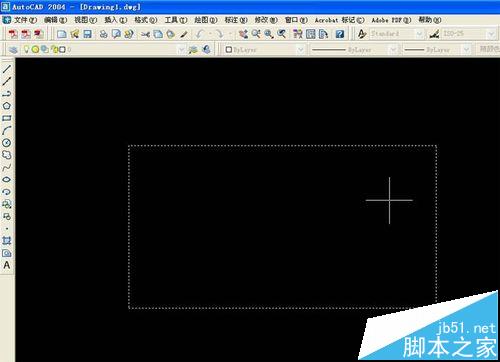

5、這時回到CAD主窗口處，鼠標左鍵在封閉區域內單擊一下，然后右鍵彈出菜單，單擊確認。如下兩圖所示。

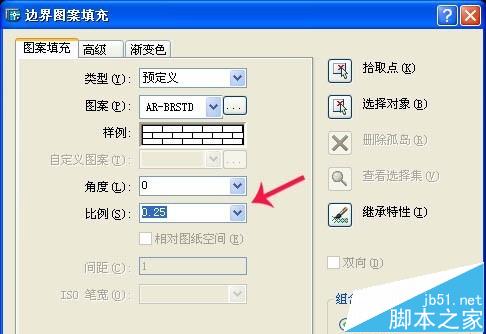

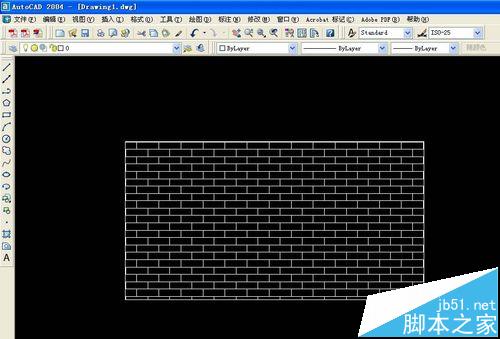

6這時又返回圖案填充的窗口上，在箭頭所指處，修改下比例，默認是1，將其改為0.25，則更像墻壁些，最后單擊【確定】，這時再返回主窗口看到，很漂亮的封閉圍墻繪制好了。
