通過本經驗的繪制，首選通過矩形、偏移等命令繪制洗衣機的外輪廓，再通過圓和移動等命令繪制滾筒式洗衣機的外觀輪廊，然后通過矩形、圓等命令繪制洗衣機的控制面板等。

1、啟動autocad,執行矩形命令，繪制一個600X820mm的直角矩形。

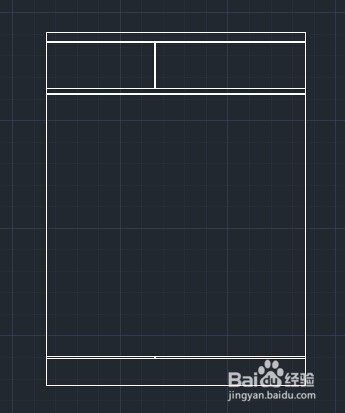

2、執行分解命令（X），對矩形對象進行分解操作； 再執行“偏移”命令，將上方的橫線依次向下偏移25mm、3mm、107mm、10mm、3mm、609mm、3mm;再將左側豎線依次向右偏移250mm和3mm的距離。

3、執行“修剪”命令，將偏移出來的多余豎線對象進行修剪。

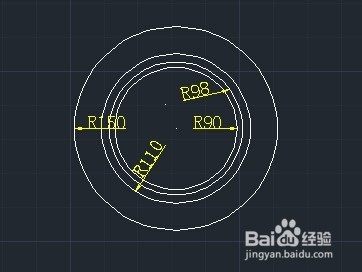

4、執行圓命令，依次繪制半徑為90mm,98mm,110mm,150mm的同心圓。

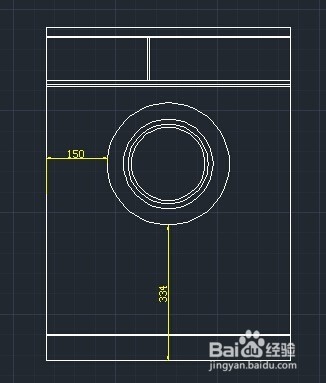

5、執行“移動”命令（M），將繪制的同心圓對象移動到洗衣機輪廊內部。

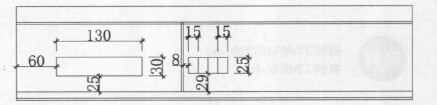

6、執行“矩形”命令和“移動”命令，在洗衣機左上方位置繪制出如圖所示圖形，從而完成洗衣機開關按鈕。

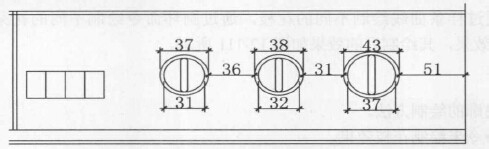

7、執行“圓”命令，偏移命令和直線命令等，在洗衣機右上方的位置繪制如圖所示圖形。

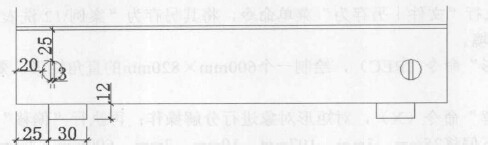

8、執行圓命令、偏移命令和直線命令等，在洗衣機下方的位置繪制出如圖所示圖形。

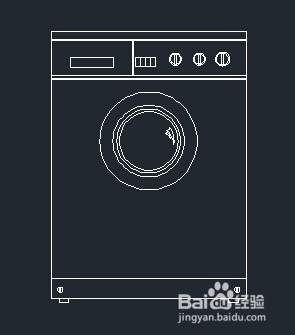

9、最后執行“樣條曲線”命令,繪制三條樣條曲線，并通過調整樣條曲線點的位置，繪制出圖所示的二個圖形，并執行“移動”命令（M），將樣條曲線繪制的圖形移動到同心圓中合適的位置。至此，繪制完成。
