cad是應用最廣泛的計算機輔助設計軟件之一，學會使用cad圓弧怎么畫是必不可少的，下面小編來教大家怎么做。

工具/原料

AutoCAD

cad圓弧怎么畫：不知道圓弧半徑

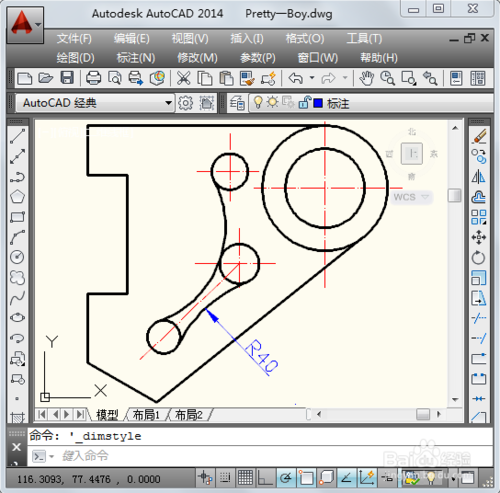

1、用cad畫圓弧時如果不知道半徑，那么就要想辦法找出圓弧經過的點。如圖所畫的圓弧，只知道和3個圓形相切，此時cad怎么畫圓弧呢？

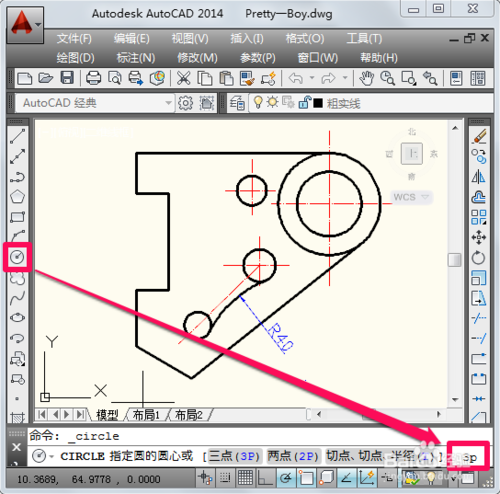

2、選擇圓形工具，然后在命令行輸入“3p”（也就是利用3點畫圓），按回車確定。

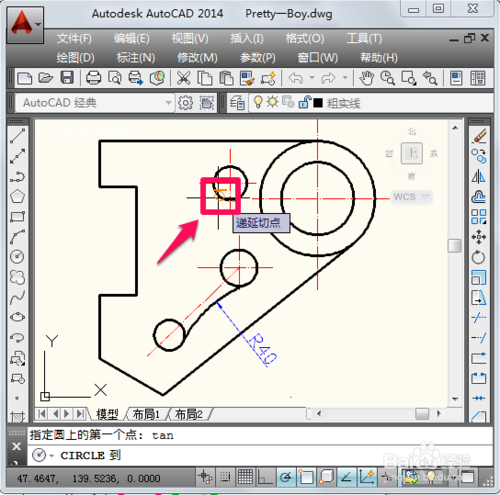

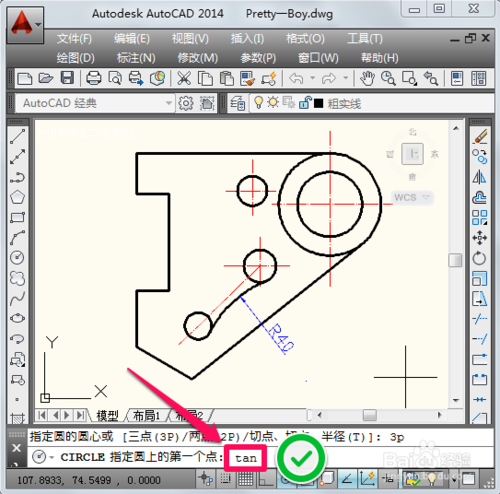

3、這時命令行提示指定圓上的第一個點，我們直接輸入“tan”（捕捉切點），按回車確定。

4、此時光標貼近圓就會出現切點標識，左鍵點擊就確定第一點了（注意將切點選在圓的左下角，我們要畫的圓弧切點大概就在那個位置）。

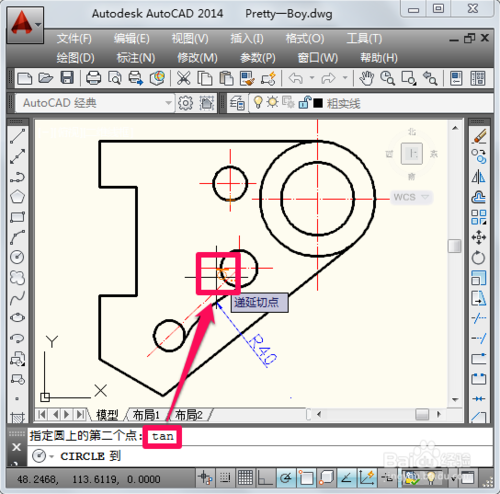

5、同上面方法一樣，接著輸入“tan”，在第2個圓上捕捉切點。

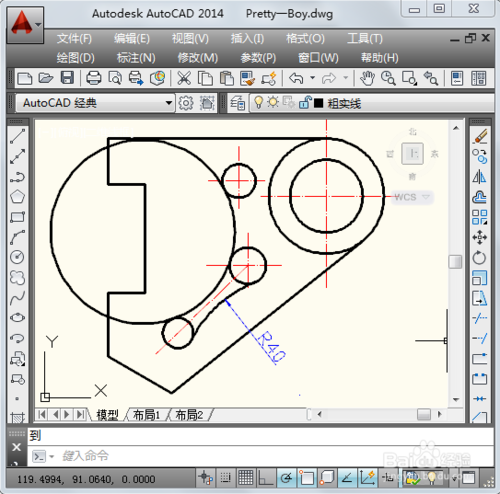

6、再次輸入“tan”在第3個圓上捕捉切點，此時相切于3個圓形的大圓就畫好了。

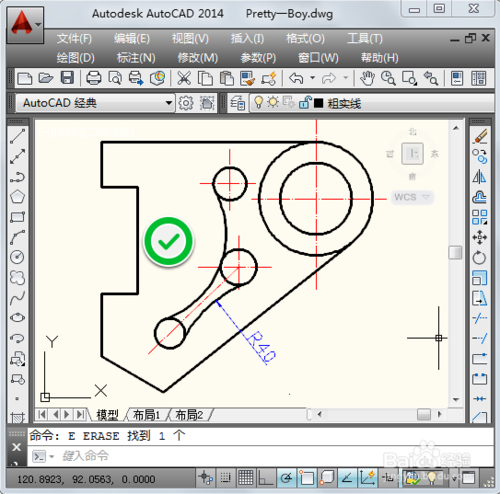

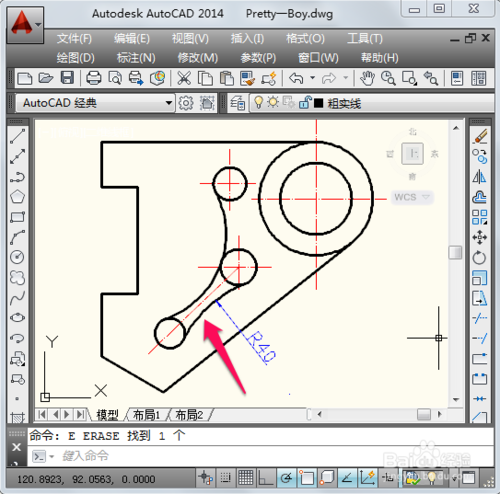

7、接下來我們利用修剪工具和刪除工具把不需要的地方去掉，cad圓弧就畫好了。

END

cad圓弧怎么畫：知道圓弧半徑

1、用cad畫圓弧時如果已經知道半徑，那么就更簡單了。如圖所畫的圓弧，相切于兩個圓，半徑是40，此時cad怎么畫圓弧呢？

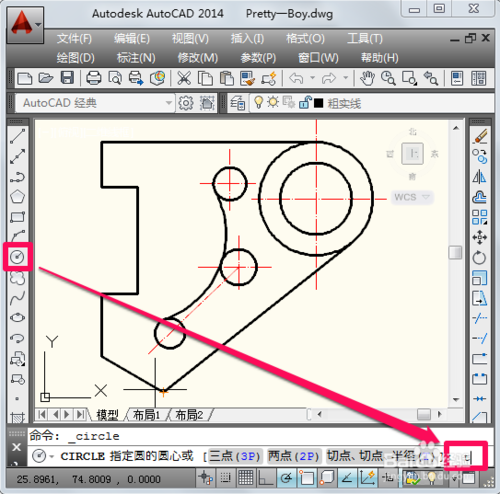

2、選擇圓形工具，然后輸入“t”（開啟切點、切點、半徑模式），按回車確定。

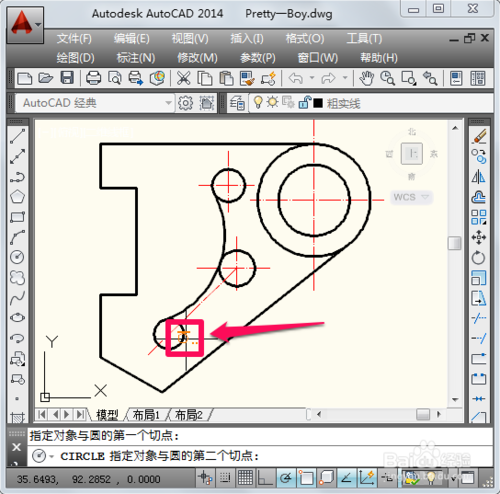

3、此時光標貼近圓就會出現切點標識，左鍵點擊就確定第一個切點了（由于所畫的圓與兩個小圓相外切，根據圓弧位置，切點應選在左下角）。

4、接著在第2個圓上點擊確定第二個切點（應選在右上角）。

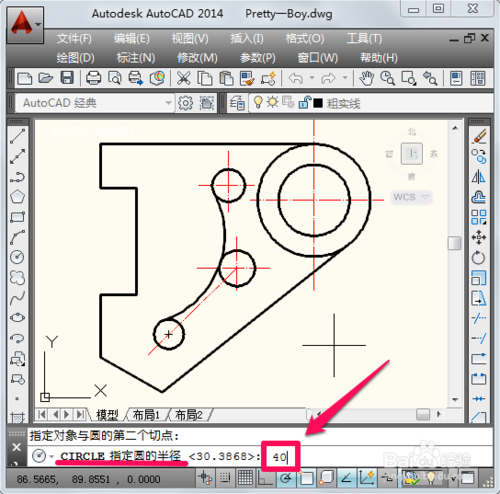

5、根據命令行提示，直接輸入圓的半徑，這里是40，然后回車確定。

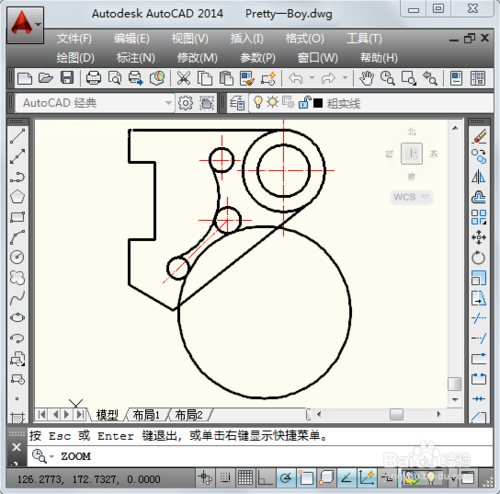

6、此時半徑是40且相切于兩個小圓的大圓就畫好了。

7、接下來我們利用修剪工具和刪除工具把不需要的地方去掉，cad圓弧就畫好了。

教程結束，以上就是cad圓弧畫法教程，希望能對大家有所幫助！
