對于新人來說設置建筑標注有的時候還是不太熟悉。我們今天詳細的說明一下。

1、在命令行中輸入D命令，打開“標注樣式管理器”

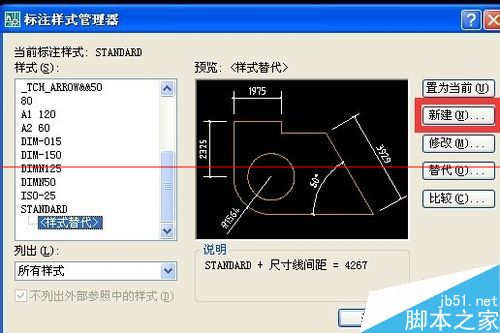

2、在“標注樣式管理器”點擊“新建”按鈕。

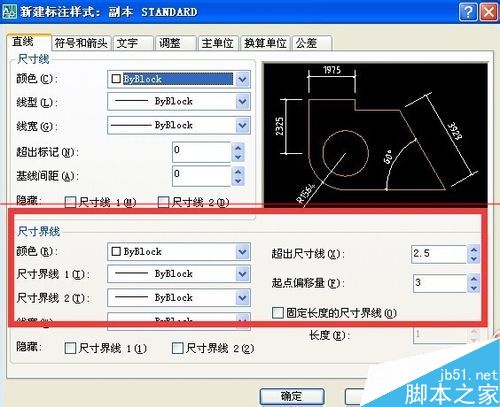

3、在“直線”窗口沒有太多的設置，很多教材有詳細的設置，其實我們可以不要設置。默認就好。

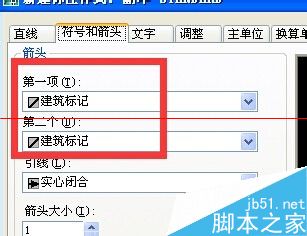

4、在“符號和箭頭”選項卡中選擇“建筑箭頭”如圖所示。

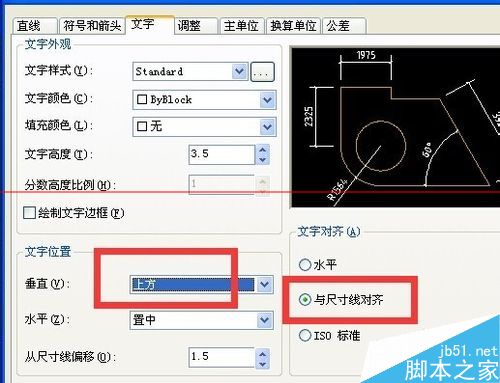

5、文字位置選擇“上方”，文字對齊方式選擇“與尺寸線對齊”如圖所示。

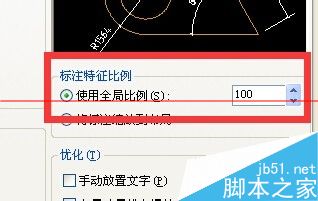

6、全局比例的設置其實沒有固定的值，如圖建筑面積大的話，這個值也要調大，大家可以根據實際情況選擇數值。

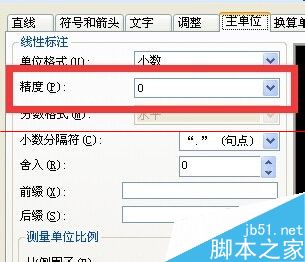

7、而精確度的設置一般選擇為0就可以了。建筑圖有的時候不需要如此精確。

8、當然還有很多其他參數，我個人認為越簡單越好，不在設置的太多太麻煩，這樣不便于管理。
