CAD圖形導出/CAD導t3文件主要用于對方?jīng)]有對應的天正版本打開軟件，他只有cad軟件時，以及廣聯達的導圖功能等。導出t3可以將圖紙整體分解，方便在cad、廣聯達等的操作。

1、打開天正軟件

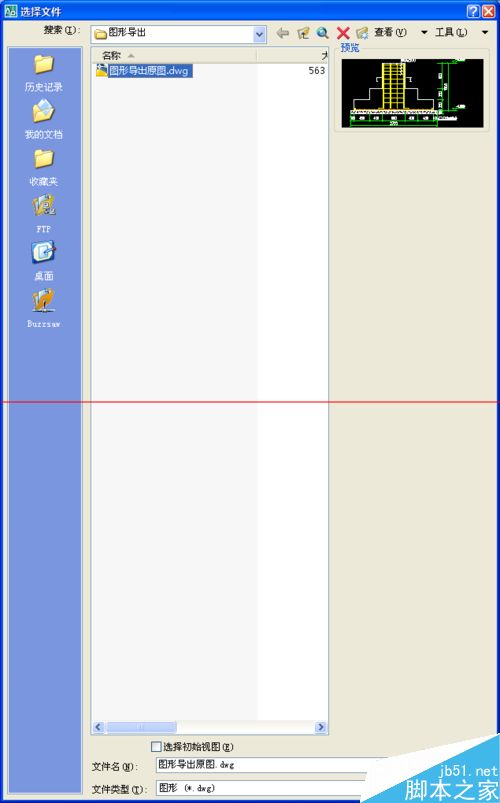

2、打開需要導出的圖紙

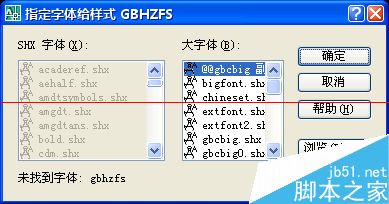

3、在彈出的字體選擇中，選擇相應的字體樣式（沒有彈窗說明字體已經自動轉換好，可往下一步）

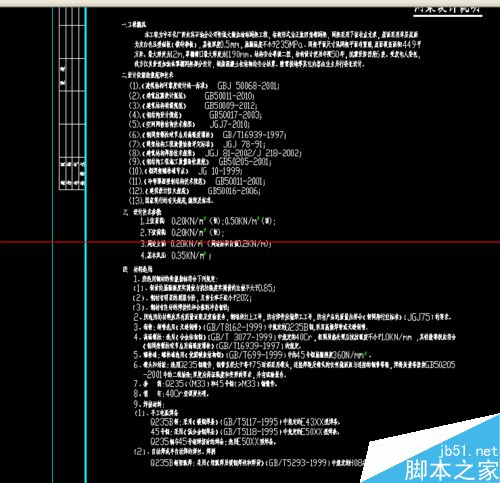

4、查看圖紙內的字體文字等內容是否有錯位等情況，有則手動修改文字的樣式為合適的樣式，保證圖紙沒有亂碼情況

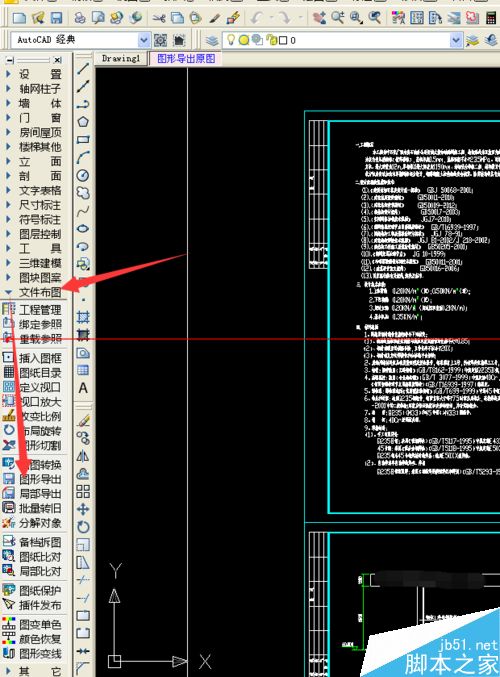

5、點擊工具欄左側的文件布局下的圖形導出（如果左側沒有工具欄，按住ctrl和有等號的“+”號調出左側工具欄）

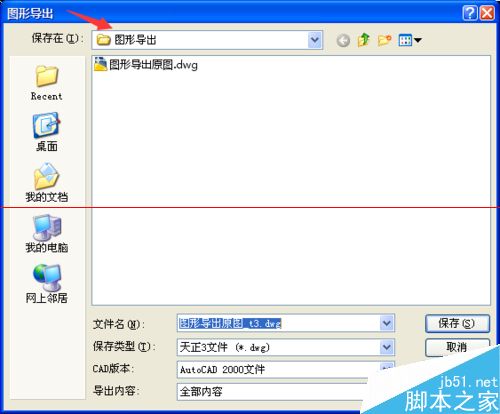

6、選擇保存路徑，點擊保存

7、返回天正軟件，查看命令欄提示，看是否出現：成功地生成天正建筑3文件.....提示。  有證明導出成功。沒有的話可以重新安裝天正軟件進行再次操作即可。

注意事項：

1、有提示導出成功，表示天正軟件安裝時沒有安裝完整，需重裝天正軟件

2、出成功后，還應以單獨的CAD軟件打開導出的圖形和原圖形進行對比，檢查是否有誤！
