弧線的繪制，有個長度，但這個長度指的是弦長，并不是弧長。下面介紹如何繪制指定長度的弧線

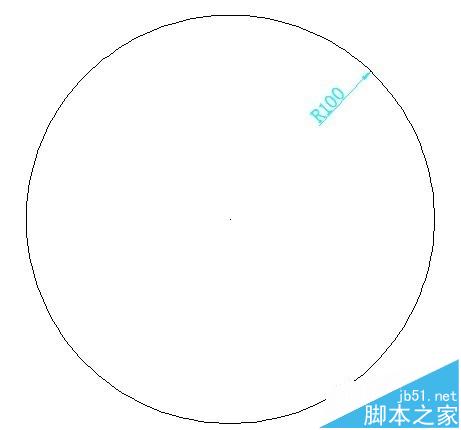

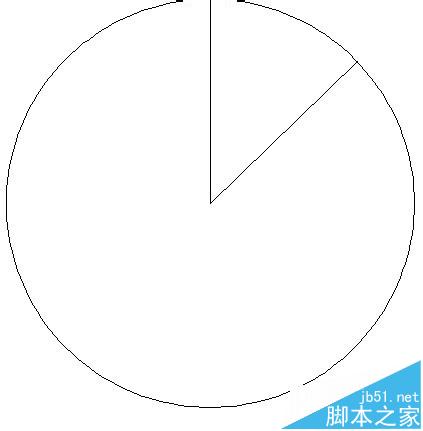

1、比如我們要畫一個半徑是100，弧長是150.62的弧線。我們先繪制半徑100的圓，然后我們隨意畫出線條方便修剪

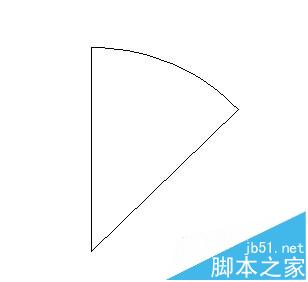

2、我們修剪掉弧線，得到一部分圓弧線。這時我們看如圖，我們需要使用命令將現有的弧線變為我們制定的弧線

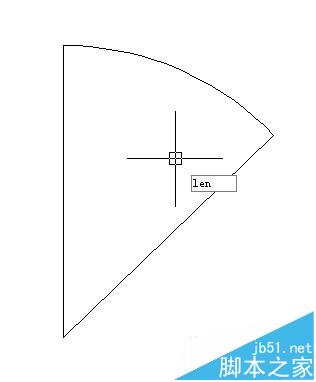

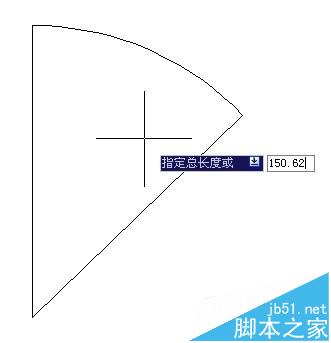

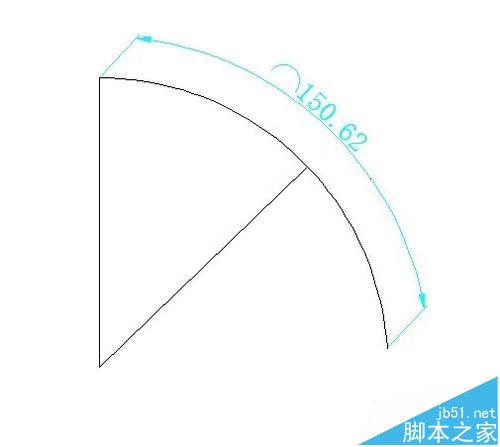

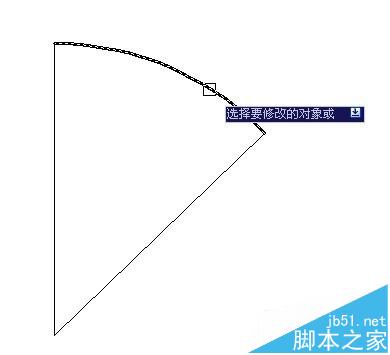

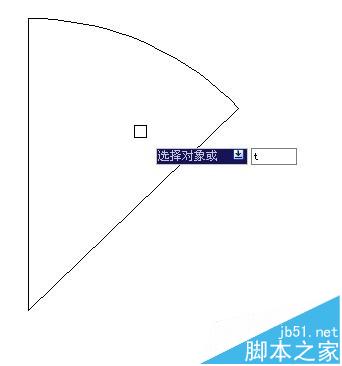

3、我們輸入len回車，輸入t回車，輸入150.62回車，點擊選中弧線，弧線就立刻變成我們要的弧線了。
