AutoCAD布滿圖紙輸出的一種設置方法

1、背景:使用CAD2010,一張未知尺寸的圖,要盡量布滿在610mm的卷筒紙紙上打印（盡量節省紙張，兩邊少留空白），在CAD中打開此圖,目測圖寬與長比例約為1：2，因此比較理想的輸出尺寸為610X1200

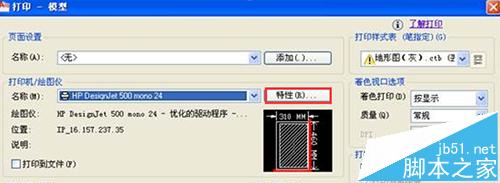

2、點擊文件－打印,選擇打印機驅動-特性-自定義特性:

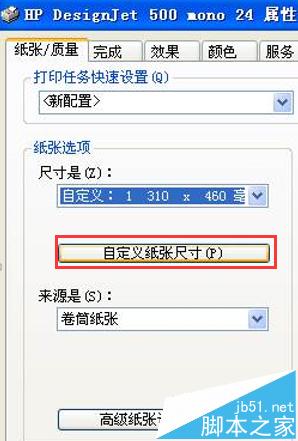

3、點擊自定義紙張尺寸

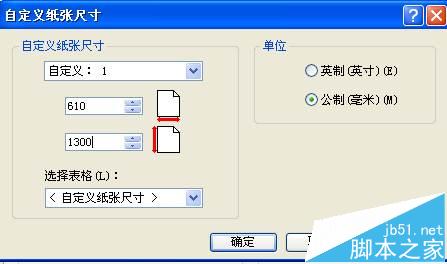

4、自定義紙張尺寸,為確保內容可以打印完整,長度可以設置多一些

5、在”完成”選項卡中勾選”刪除頁面之間的邊距”

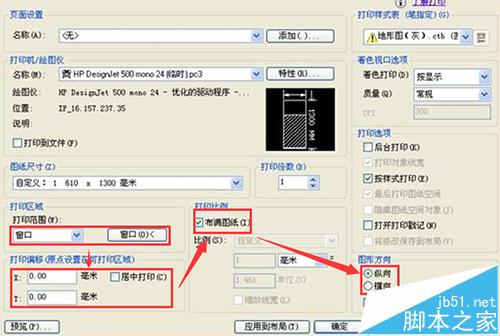

6、自定義特性設置完畢后,回到打印窗口中,需要進行4項設置:

1）打印范圍選擇“窗口”,將要輸出的內容框選

2）X,Y各設置為0,居中打印取消

3）勾選布滿圖紙

4）圖形方向根據圖的實際方向來選

7、最終點擊確定打印即可。
