在使用autocad制圖軟件繪制圖形時，有時需要使用帶箭頭的直線，而快捷方式里邊沒有繪制帶箭頭直線的快捷鍵，那么autocad制圖軟件如何畫帶箭頭的直線呢，接下來小煙就以autocad 2012為例簡單給大家介紹一下autocad軟件繪制帶箭頭直線的方法。

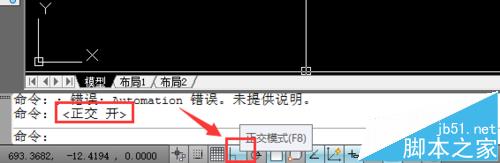

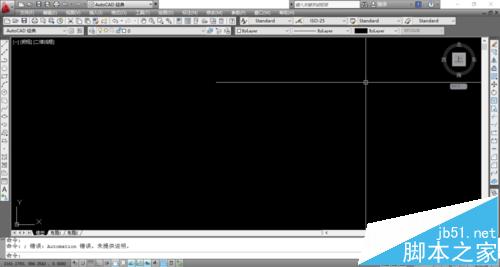

1、首先在電腦上打開autocad 2012繪圖軟件，為了繪制出來的箭頭橫平豎直，先點擊下方的正交模式開啟正交，如下圖所示。

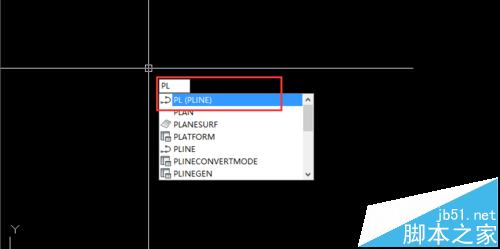

2、接下來在autocad繪圖區域內輸入快捷命令PL，該快捷命令為在圖紙上繪制多段線，如下圖所示。

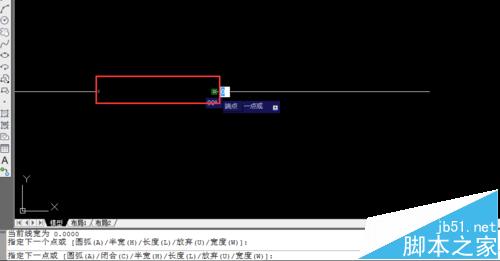

3、接下來點擊【enter】按鈕，并指定起點，然后在圖紙上先繪制一段直線，如下圖所示。

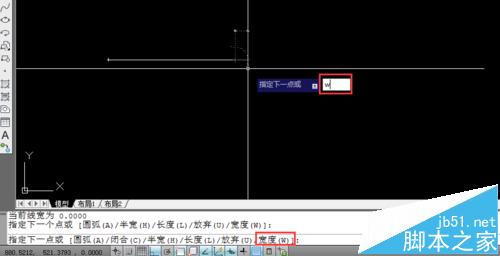

4、直線繪制完成之后點擊【enter】按鈕，接下來在命令欄里提示指定下一個點，在合理選擇w，即選擇輸入線寬，如下圖所示。

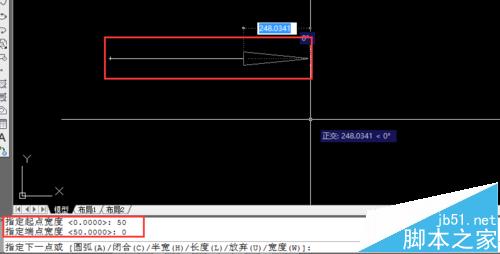

5、接下來在命令輸入框內輸入指定起點寬度和指定終點寬度，指定起點寬度可以設置成50，指定終點寬度設置為0，這樣剛好顯示一個箭頭，如下圖所示。

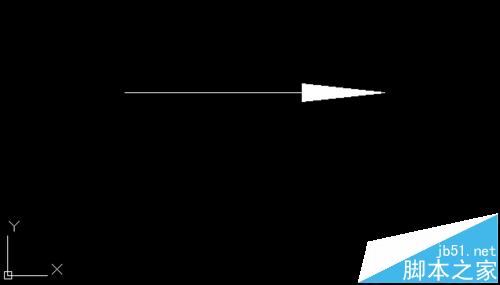

6、最后點擊【enter】按鈕并結束本次操作，此時一個標準的帶箭頭的直線就繪制完畢了，繪制效果如下圖所示。
