在CAD中將線段等分分為定數等分和定距等分。這里以cad 2010 的版本為例（畢竟我電腦上裝的是cad 2010版本的，其他的版本都差不多），下面將具體說一下。

相關知識：

定距等分的命令是：MEASURE ，快捷鍵是 me。

定數等分的命令是：DIVIDE.，快捷鍵是 div。

一、定距等分

1、打開CAD界面。選擇“繪圖”——“點”，這時，就可以看到了。如下圖。

1、如下圖，是一根長為300mm 的線段。

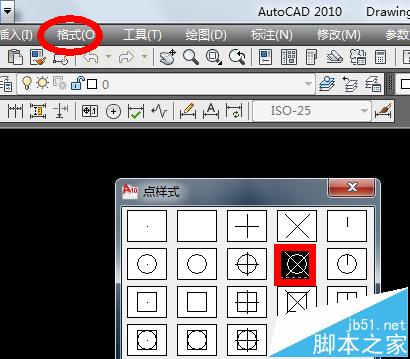

2、先要設置點的大小。選擇“格式”——“點樣式”。如下圖。矩形框是我要選擇的點。這里有必要解釋一下選擇點的目的，主要是為了便于觀看已經定距等分好的線段。等確定了點之后，在點附近做好圖之后，再把點刪掉就好了。

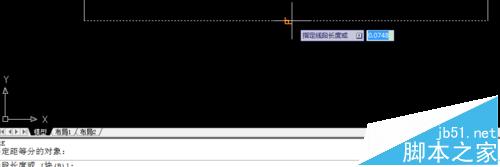

3、輸入快捷鍵  me，按“enter”鍵。這時選擇直線，就會出現輸入定距等分的距離。

4、輸入自己要定距等分的距離，假設是50mm .如下圖，就會出現6個點了。這樣定距等分就完成了。請看第二幅圖，是我測量的數據。很明顯定距等分是正確的。

二、定數等分

1、還是以上面的那條線段舉例，把它按照定數等分成4段。該怎么操作了？

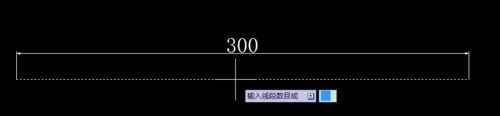

如下圖，輸入快捷鍵div，按“enter”鍵。選擇直線，就會出現“輸入線段數目”了。

2、輸入數字4，按“enter”鍵，這時，直線上就會出現三個點了。這個直線被分成了四段。如下面第一幅圖。此時可以看看我在通過捕捉測量出的距離，如下面第二幅圖。
