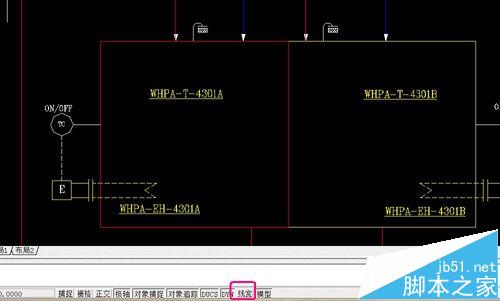

CAD作圖時發現自己設置了線寬是不一樣的，但在工作框中發現還是顯示一樣的寬，那應該怎么讓它顯示不一樣呢？如下圖，打開圖紙看黃色和紅色線框顯示是一樣的寬度

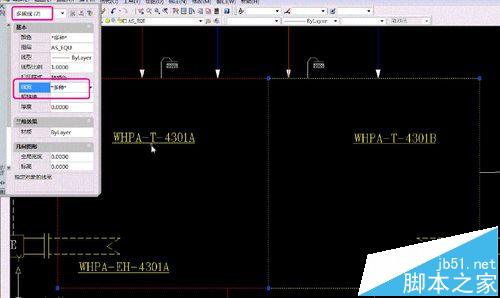

1、確認是不是一樣寬：通過選中兩個線段查看特性發現線寬是多種

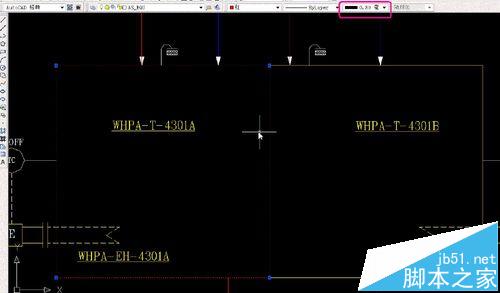

2、查看紅色線寬：左鍵單擊選中紅色線框，看到工具欄顯示為0.8毫米，如圖：

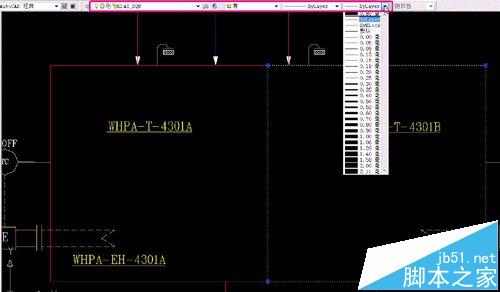

3、同理查看而黃色為層的寬度，和：cad默認寬度一致，如下圖：

4、再看看線寬按鈕是突起來的：

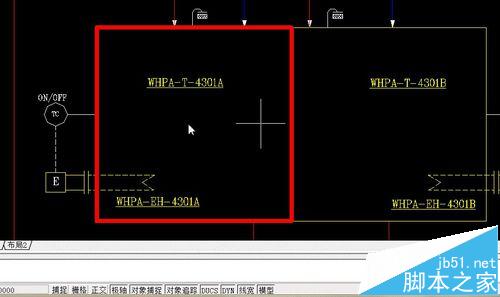

5、點擊一下‘線寬’按鈕，可以看到明顯的不同了。

注意事項：線寬的設置可以通過‘圖層特性管理器’進行編輯。
