剛打開CAD，CAD會新建一張空?qǐng)D，在圖中我們就可以看到一些等距排列的點或線，這就是柵格。在低版本CAD中，默認使用的是柵格點，在高版本的CAD中通常顯示的是柵格線。柵格到底有什么用呢？下面就簡單地給大家介紹一下。

柵格是點或線的矩陣，遍布指定為柵格界限的整個區域。使用柵格類似于在圖形下放置一張坐標紙，利用柵格可以對齊對象并直觀顯示對象之間的距離。柵格是不會打印的。柵格可以只在圖紙界限內顯示，也可以不受圖紙界限的限制，如下圖所示：

一、添加?xùn)鸥?/strong>

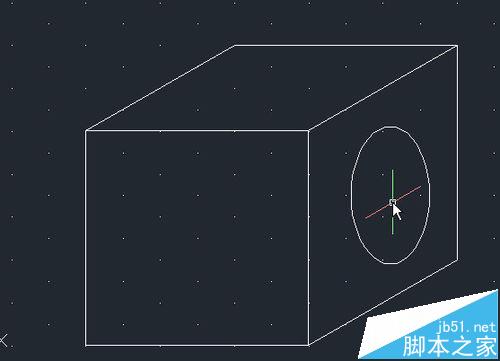

1、多年以前，三維CAD還不普及，AUTOCAD本身三維功能也比較弱，不少設計人員會直接在二維CAD上繪制三維模型的軸側圖。如果要繪制軸側圖，柵格確實可以發揮非常重要的作用。右鍵打開柵格設置，可以柵格的捕捉形式可以設置成等軸測捕捉形式，當設置成等軸測捕捉時，通過捕捉柵格點就可以直接在二維狀態下繪制等軸測圖，如下圖所示。

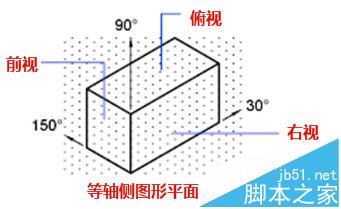

2、在這種狀態下，不僅可以繪制方體的軸側效果，還可以利用橢圓的等軸測圓（I）選項來繪制軸測圖中的圓。在使用等軸側柵格時，按F5可以切換坐標方向，從而方便繪制左視圖、右視圖、俯視圖，按F5的時候我們可以看到坐標軸的變化，如下圖所示。

3、CAD現在不僅提供了很多三維功能，而且提供了多種三維轉二維的功能，建三維模型不知道還有沒有人在二維上直接畫軸測圖。

二、柵格樣式

1、在高版本CAD中默認顯示柵格線，可以輸入gridstyle變量將柵格顯示為點的形式。GRIDSTYLE為0時顯示為柵格線，設置為1時顯示為柵格點。

三、柵格捕捉

1、現在可能直接利用柵格捕捉畫圖不太多了，但受到柵格困擾的人還真不少，因?yàn)闁鸥駸o(wú)論是否顯示，柵格的捕捉都是會起作用的。很多人將柵格關閉了，卻不小心打開了柵格的捕捉，結果發現光標怎么不能連續移動，一頓一頓的，畫圖定位很困難。如果在畫圖的時候出現類似現象，就檢查一下底部狀態欄柵格按鈕前面的捕捉按鈕是否被按下。

如果我們根本不用柵格，甚至可以在右鍵菜單中將柵格和捕捉按鈕隱藏。

四、關閉新建文件中的柵格

1、很多人不喜歡顯示柵格線，但CAD自帶的模板是打開柵格顯示的，也就是說大家新建圖紙時就會顯示柵格線。如果不希望新建文件出現柵格線，首先要知道我們新建文件時用的是哪個模板文件。有些CAD版本在新建時直接顯示的是選擇模板對話框，有些則顯示的公制和英制的選擇，其實這個跟選擇模板是一樣的，通常*cadiso.dwt對應的是公制，*cad.dwt對應的是英制。比如AUTOCAD的公制模板文件名就是acadiso.dwt，而浩辰CAD公制模板文件名就是gcadiso.dwt。

解決方法非常簡單：新建一張空?qǐng)D，在狀態欄底部單擊柵格按鈕取消柵格顯示，然后另存，將文件格式設置成*.dwt，替換CAD的原來的模板文件。我們?cè)傩陆ㄎ募r(shí)就不會出現柵格線了。

注意事項：

低版本和高版本默認柵格顯示不太一樣，但基本使用方式是相同的
