延伸將一條線延伸到指定的邊界線處

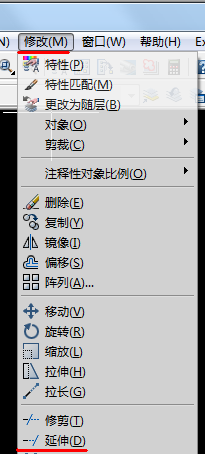

1、可以點擊延伸命令，也可以點擊修改下拉有個延伸命令，或者也可以輸入EX回車執行延伸命令。

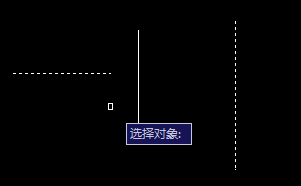

2、點擊延伸命令后，點擊要被延伸的線條和邊界線

3、然后回車，點擊要被延伸的線條就可以延伸到指定的邊界線了

4、如果中間隔著一根線，不管，只要是要延伸到邊界線，那么點擊線條就可以了

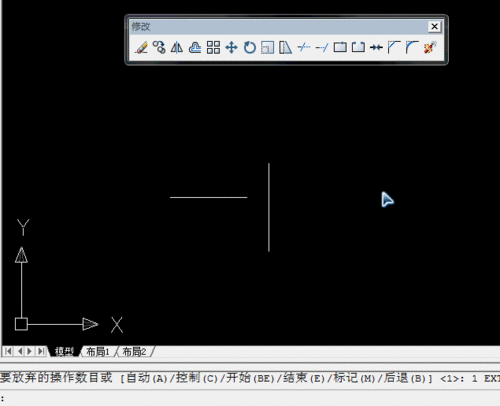

5、以下是動態圖演示

注意事項：

延伸的條件是，延伸線和邊界線是存在交點的。就是說，延伸線的延伸后要和邊界線是有交點的。
