作為建筑行業的專業人員，需要經常和圖紙打交道，目前大部分人統計梁、墻的長度需要先繪制多段線，在統計多段線。或者使用建模軟件建立模型統計墻、梁的長度。下面介紹一種使用天正cad快速統計墻、梁長度的方法。

1、建立統計多段線長度插件

新建空白的文本文檔（txt文件），復制下列代碼：

(princ "/n程序：統計線段長度 命令：jzkj")

(defun C:jzkj (/ CURVE TLEN SS N SUMLEN)

(vl-load-com)  (setq SUMLEN 0)

(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))

(setq N 0)

(repeat (sslength SS)

(setq CURVE (vlax-ename->vla-object (ssname SS N)))

(setq TLEN (vlax-curve-getdistatparam CURVE (vlax-curve-getendparam CURVE)))

(setq SUMLEN (+ SUMLEN TLEN))

(setq N (1+ N))

)

(princ (strcat "/n共選擇 " (itoa (sslength SS)) " 條線段. 線段總長: " (rtos SUMLEN 2 3) "  .")) (princ)

)

點擊文件另存為，保存類型選擇“所有文件”，文件名為“統計線段長度.lsp”，保存到桌面或者任何位置（本例保存的桌面）。

2、天正cad打開需要統計的圖紙，處理圖紙，選擇需要統計的樓層，快捷命令“x”進行分解，再次選擇圖紙，輸入“xccx”消除重合線段（這一步是為了避免把重合線段統計到最終數據）。

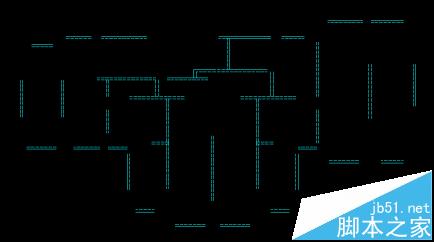

3、輸入“la”調出圖層管理，選擇梁的圖層，然后“反轉選擇”，之后點擊關閉其他圖層（將反轉選擇圖層后面的小燈泡關閉就好），這樣就得到了只有梁的圖紙

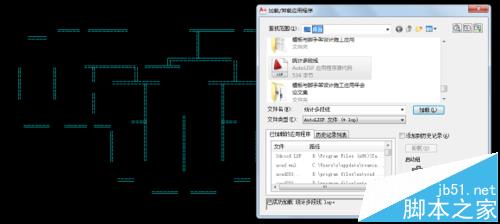

4、輸入“appload”命令加載第一步建立的“統計多段線.lsp”文件，點擊加載，顯示加載成功

5、框選全部的梁，輸入“jzkj”，得出全部線段長度，除以2即梁的長度。

注意事項：

墻長以及別的線段長度與上面方法類似，不再贅述。
