為了增加效率，我們經常把CAD圖形保存成塊，用時直接插入模塊，設置模型的長，寬，高等尺寸，方便而且實用

1、我們以長1200mm，深度600mm柜子為例，把它改為長1500mm，深度為800mm，高度不變的柜子。

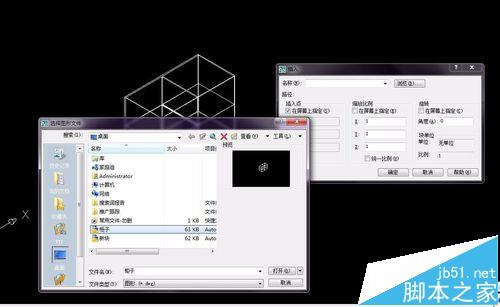

2、為了做對照，我在原有1200*600柜子旁邊插入新模塊，快捷鍵“I”調出“插入”-“名稱”后“瀏覽”選擇寫好的模塊“柜子”-“打開”

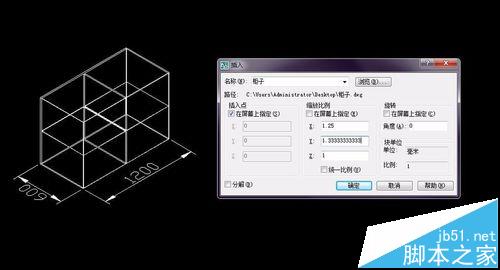

3、根據坐標長度1200為X軸上，所以“縮放比例”上用1500/1200得到1.25，深度600在Y軸上，800/600得到1.33333333333，高度為z軸上，不變為1，填入后“確定”

4、這時頁面彈回到CAD頁面，“指定插入點”，在空白處單擊鼠標左鍵，用標注標出尺寸，就完成了。
