cad中繪制了立體的三維圖形，想要對三維圖形進行標注，該怎么標注呢？下面我們就來看看cad三維標注的教程。

一、CAD三維標注的方法

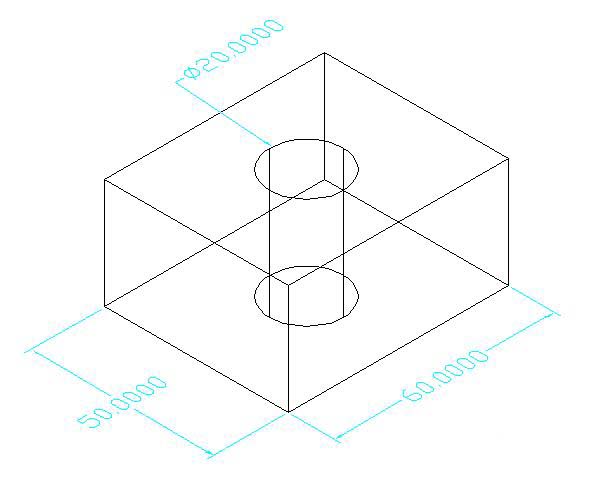

CAD三維標注是我們畫軸測圖時經常用到的，可是很多繪圖員在繪制圖紙時經常犯以下的錯誤，尺寸標注沒有與我們繪制的圖形保持一致，如圖所示

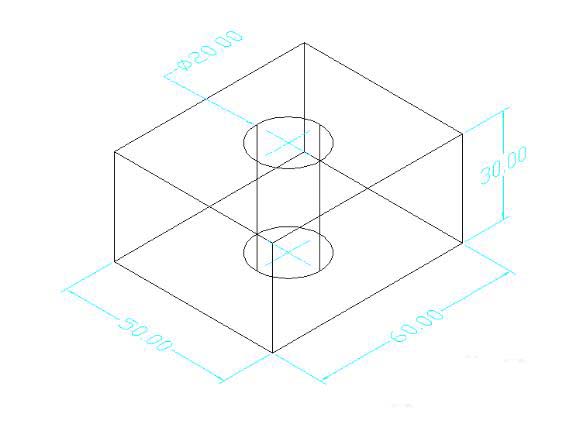

正確的標注方法如圖所示

二、那么如何來標注三維的等軸測圖呢？

1、打開AutoCAD軟件，進入到三維坐標界面。在命令行輸入V命令按回車鍵，選擇西南等軸測→置為當前→確定。如圖所示，就進入到三維坐標。

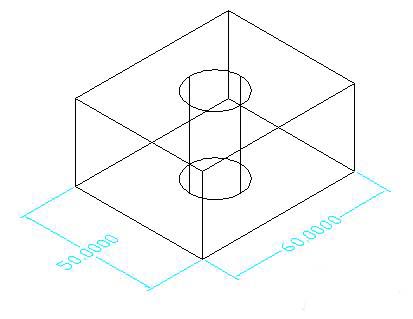

2、現在我們可以先標注長為60，寬為50的線，在命令行輸入dal命令按空格，接著捕捉線段的兩個端點就可以標注出尺寸，如圖所示

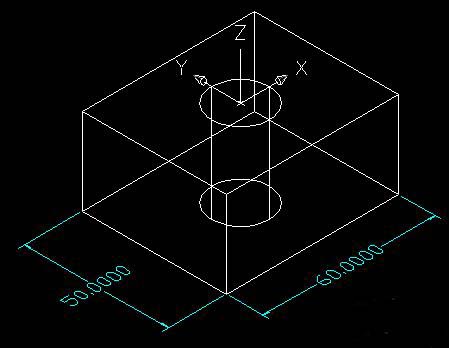

3、在命令行輸入ucs命令按空格鍵→輸入n按空格→在圓柱的上圓心點擊左鍵，就可以把坐標原點定在上圓柱的圓心。如圖所示

4、在命令行輸入ddi命令按空格鍵，捕捉圓就標注出直徑，如圖所示

5、在命令行輸入ucs命令按空格鍵→輸入n按空格→把坐標原點定在右上角點。在命令行輸入ucs命令按空格鍵→輸入x按空格→指定繞x軸的旋轉角度為90按空格鍵。

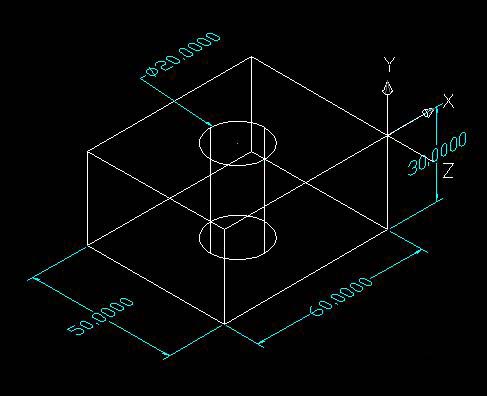

注意：這時的坐標軸已經發生變化，接著在命令行輸入dal命令，捕捉線段的兩個端點進行標注，如圖所示

以上就是cad三維標注的方法，希望大家都喜歡，請繼續關注武林網。
