cad中的圖形需要測量周長和面積，該怎么測量呢？下面我們就來看看詳細的測量方法。

1、打開CAD這款軟件，進入CAD的操作界面如圖所示：

2、在該界面內按下Ctrl+O鍵彈出選擇文件對話框，在該對話框內找到我們需要的圖形文件，如圖所示：

3、打開圖形以后在上面的菜單里找到實用工具選項里的測量選項，如圖所示；

4、點擊測量選項，在其子級菜單里找到面積選項，如圖所示：

5、點擊面積選項，提示我們選擇第一個角點，如圖所示：

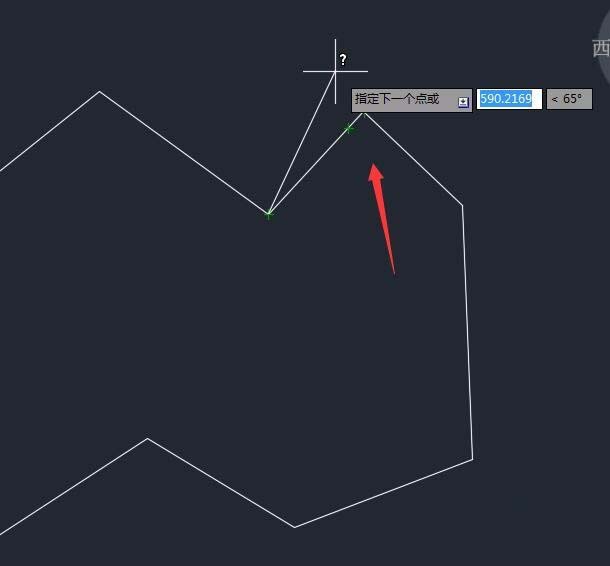

6、選擇第一個角點以后，提示我們指定下一點，如圖所示：

7、依次操作，可以看到圖形的內部逐漸被綠色填充，如圖所示：

8、直到最后一點，我們的圖形就被綠色完全的填充了，如圖所示：

9、將起點和終點重合起來然后按下回車鍵，可以看到我們的推行的面積和周長就計算出來了，如圖所示：

以上就是cad測量圖形周長和面積的教程，希望大家喜歡，請繼續關注武林網。
