CAD中想要制作一個立體的椅子，該怎么制作呢？下面我們就來看看詳細的教程。

1、打開CAD，新建一個空白文件，將經典模式改為三維造型模式，并將視口改為軸側視口。

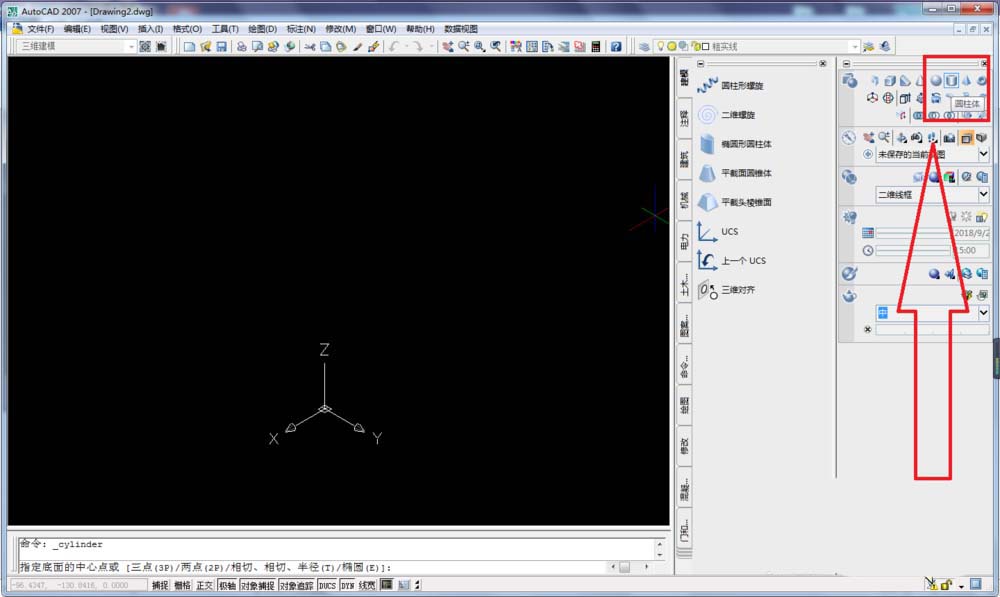

2、畫椅子先畫腿。見下圖方式激活圓柱體命令

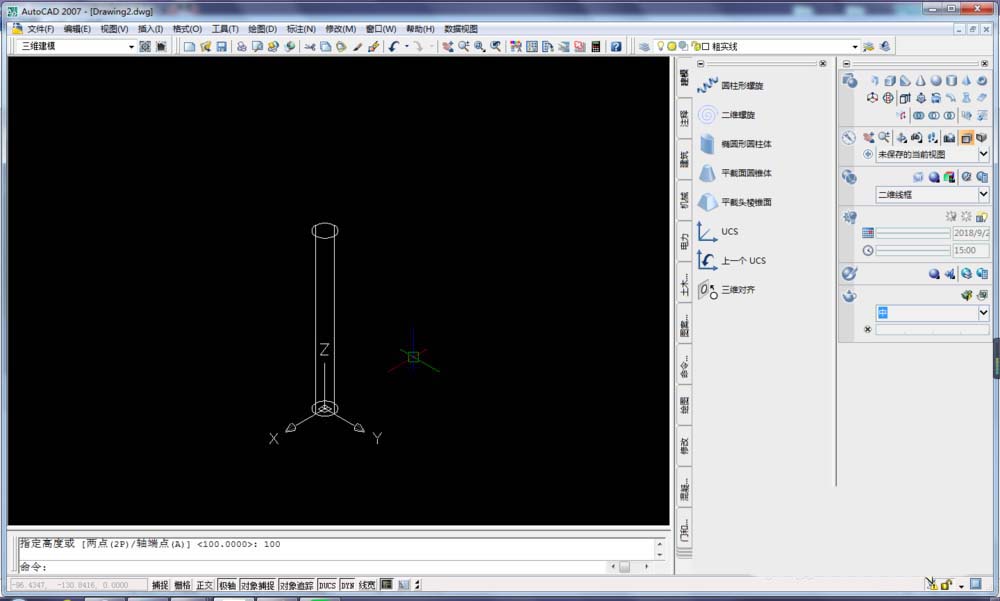

3、椅子腿畫好了。

1）輸入坐標0,0,0，回車

2）輸入直徑6，回車

3、輸入高100，回車。

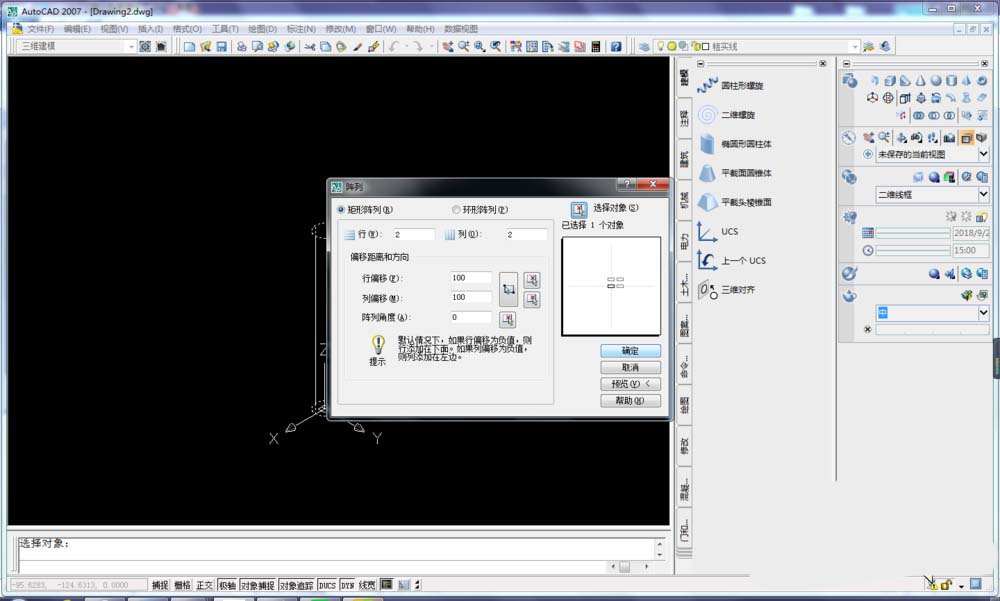

4、激活陣列命令，畫另外三條腿。

1）AR，回車

2）設置參數，行2，列2，行偏移100，列偏移100，角度0

3）選擇畫好的圓柱，回車

4）確定

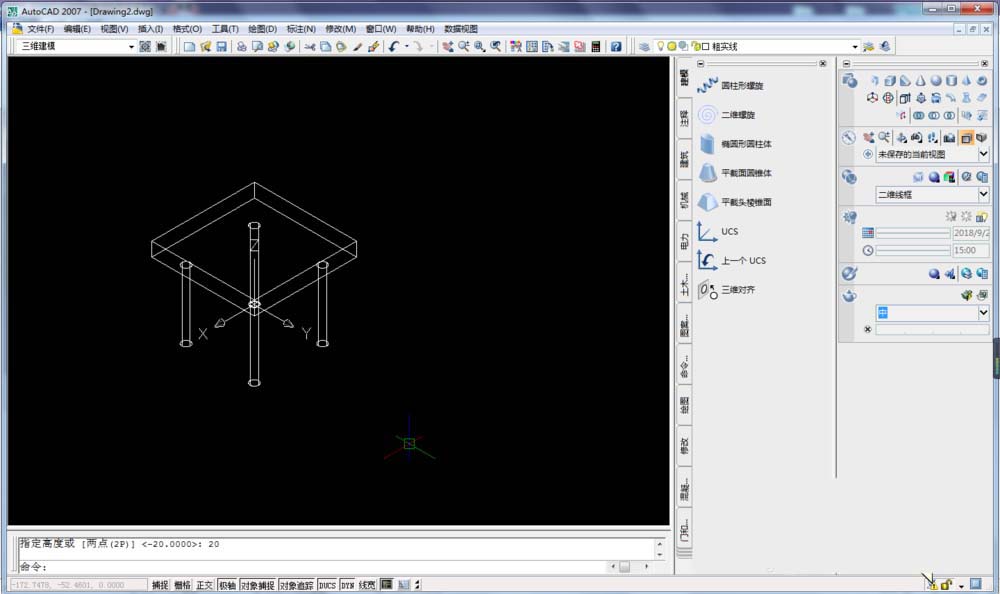

5、畫椅面

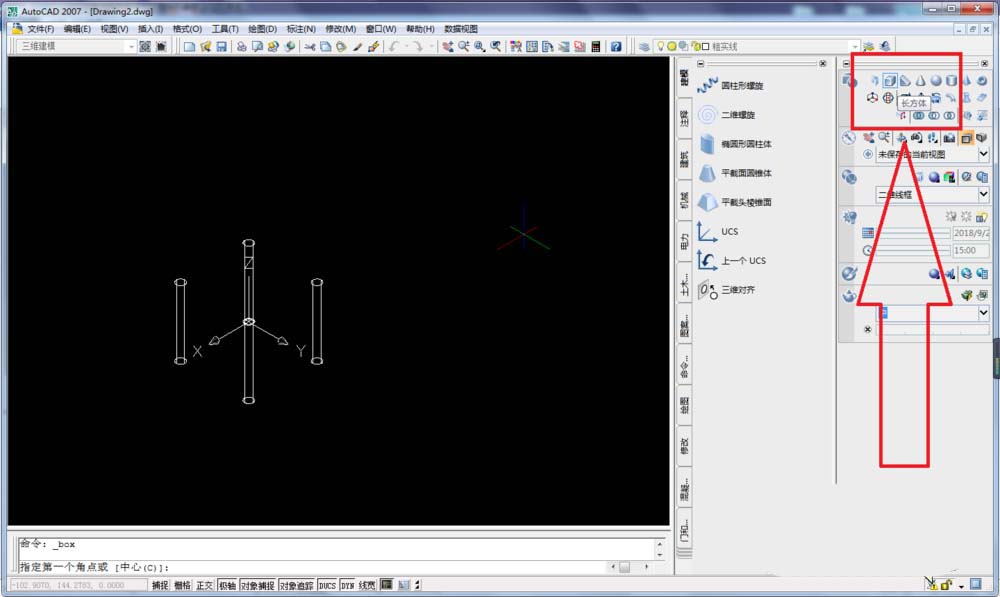

1）激活長方體命令

6、椅面參數

1）長方體中心坐標，50,50,120

2）長、寬150

3）高度20

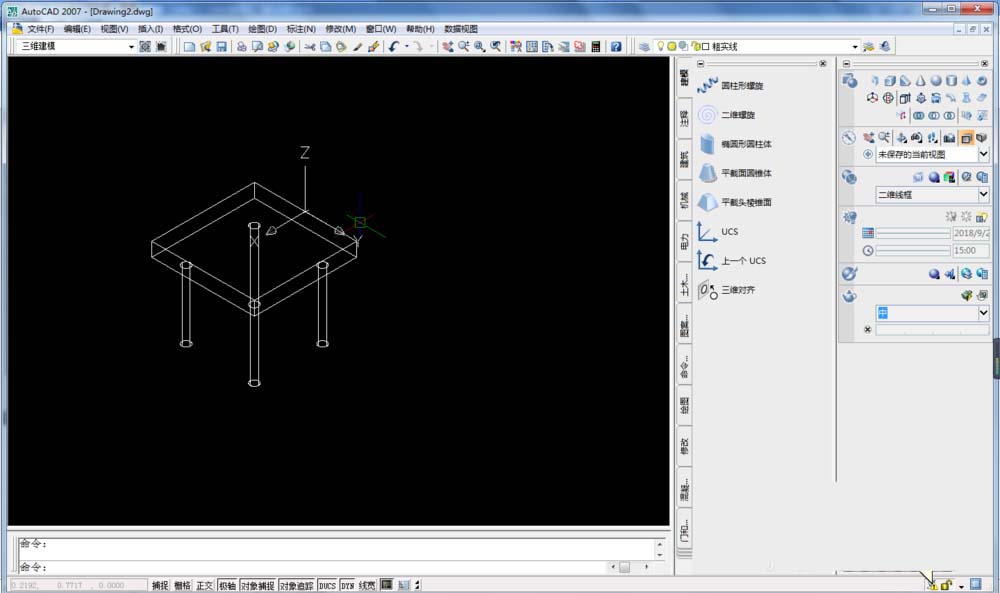

7、將世界坐標系移動到椅面右邊中間。

1）輸入UCS，回車

2）左鍵單擊椅面上面右邊中間點，回車

8、在椅面上畫長150，寬20的矩形

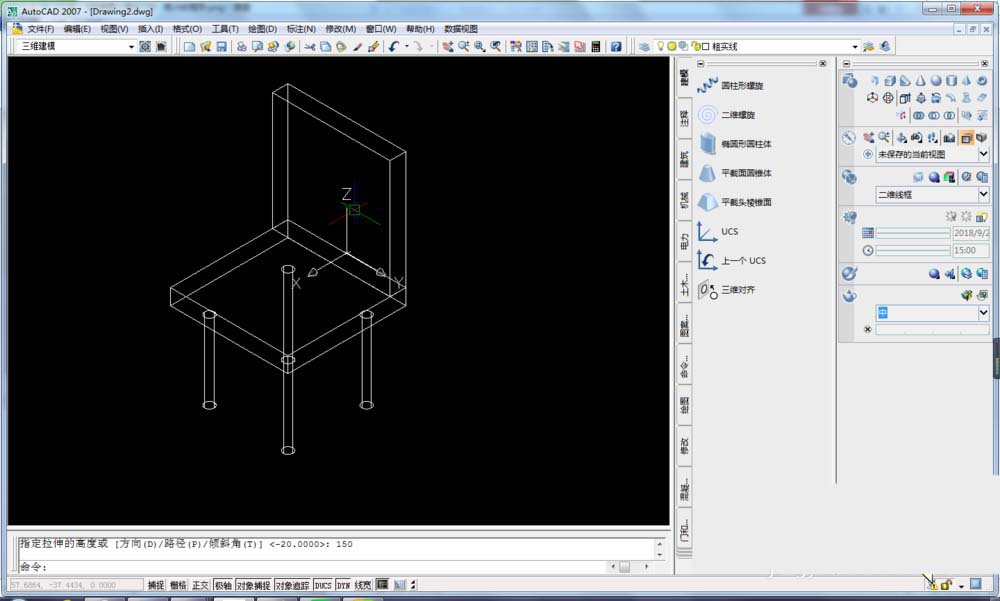

9、將畫好的矩形向上拉伸150，椅背就畫好了。

10、看見下圖中的紅色框選沒有，激活它，用它來旋轉椅背，然后椅子才算真正畫好了。這個有點不好細講，但是你們稍微試試就能弄懂。

11、渲染效果。

以上就是cad制作立體椅子的教程，希望大家喜歡，請繼續關注武林網。
