cad中建模三維模型在三維建模模式中很方便實現，下面我們就來看看cad畫耳釘的教程。

1、打開CAD，新建空白文件，將工作空間由經典模式改為三維建模模式,設置三維視口為等軸測視口。

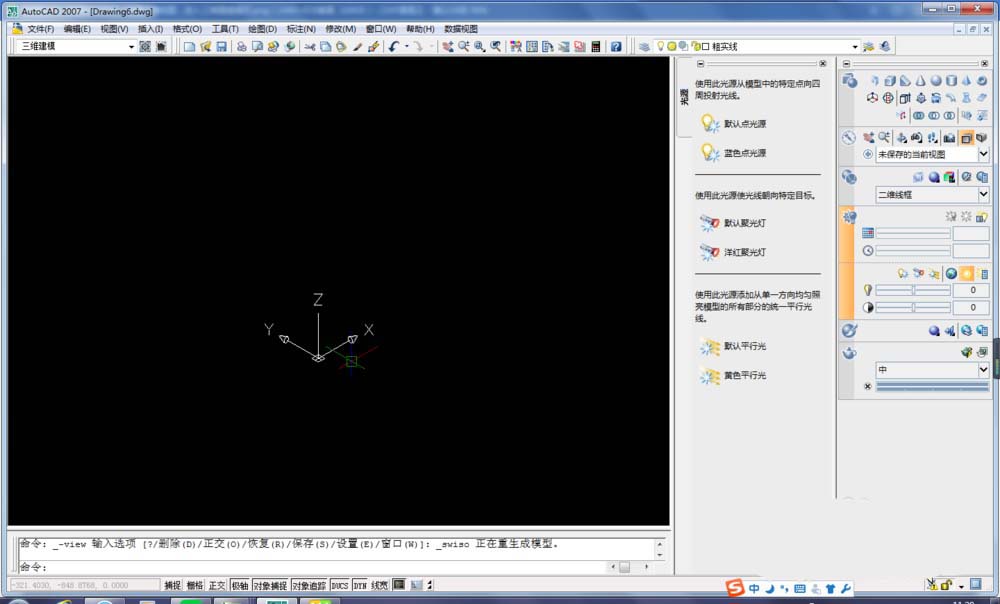

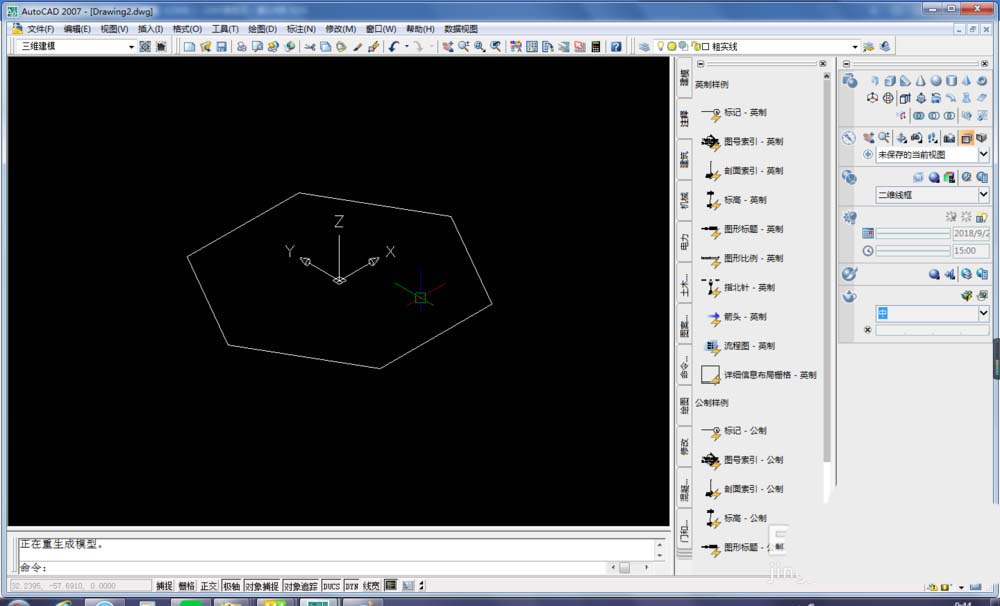

2、畫六邊形

1）POL，回車

2）6，回車

3）輸入坐標0,0,0，回車

4）點擊外切于圓

5）輸入半徑100，回車

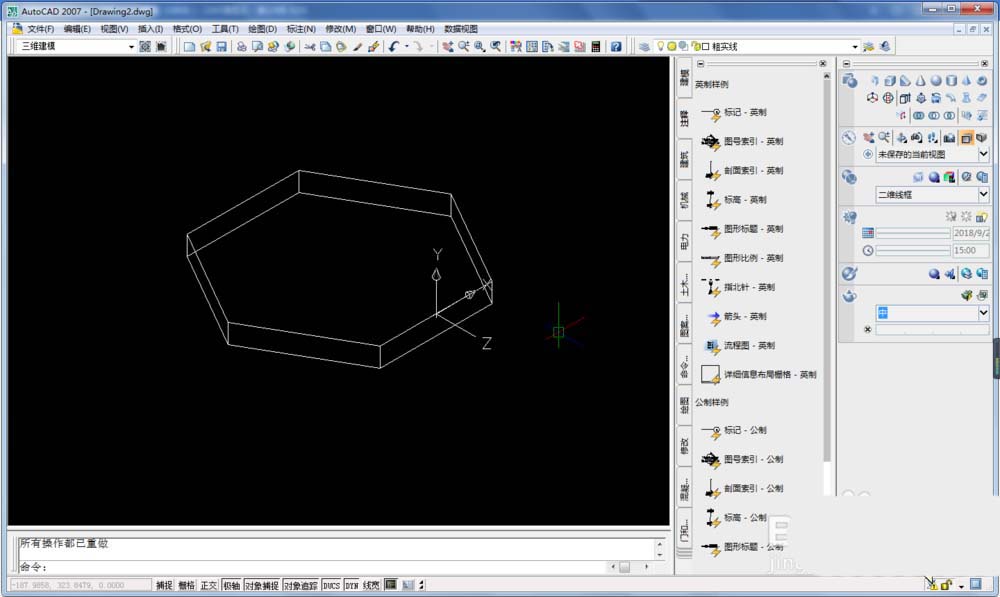

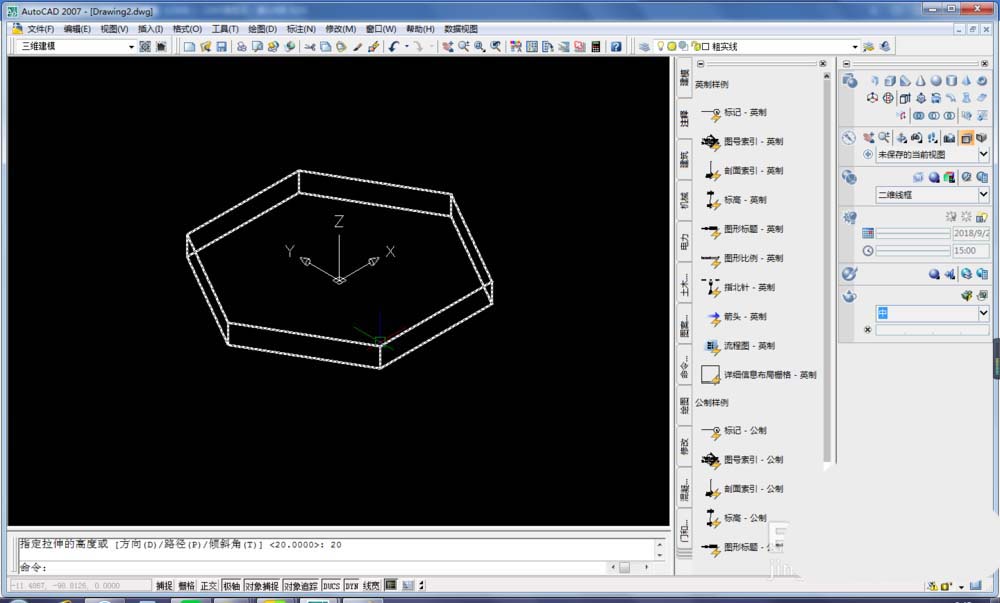

3、向上拉伸，高度20

4、設置坐標系。

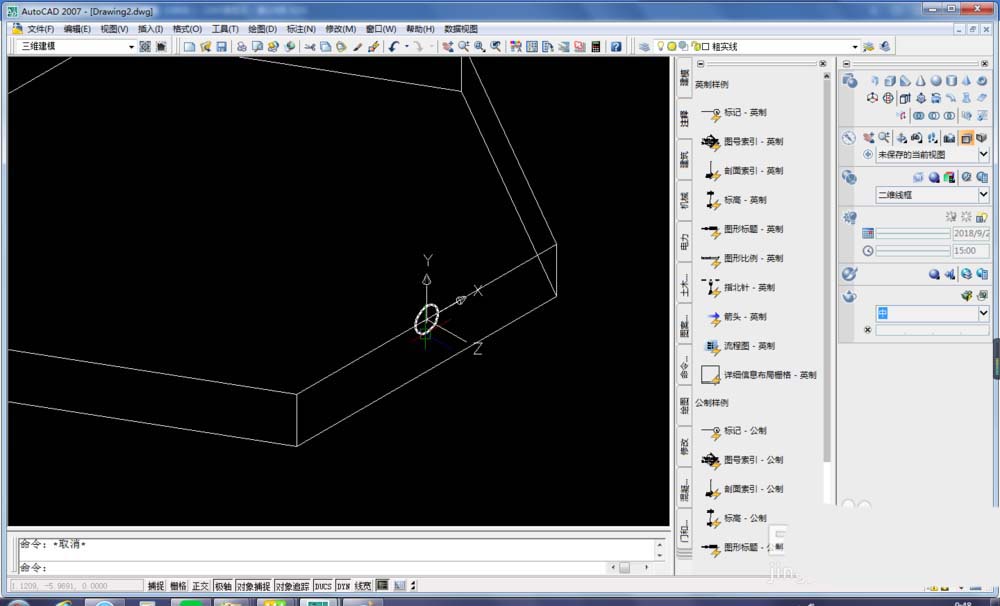

1）如下第一幅圖移動坐標系

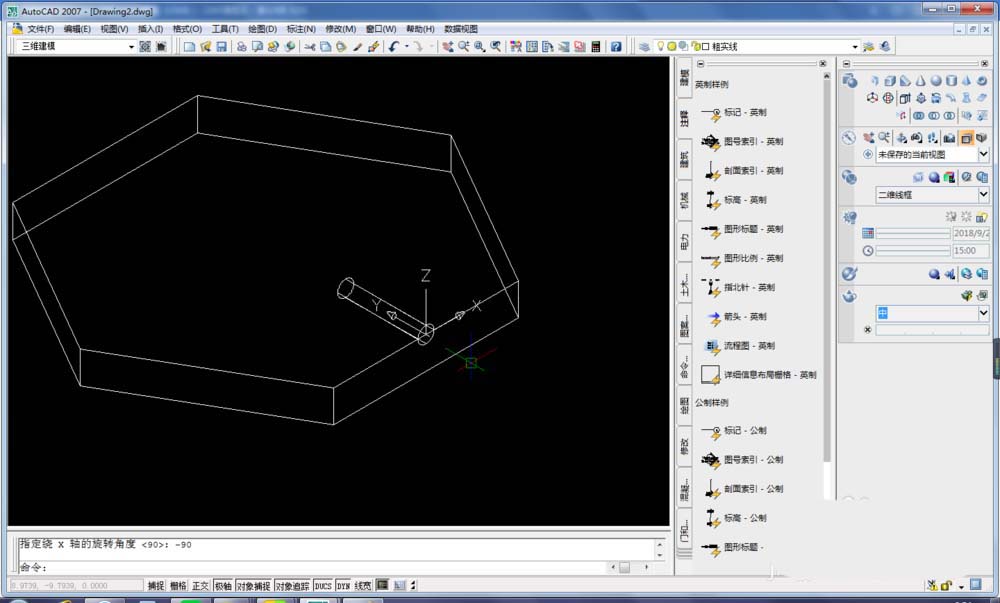

2）如下第二幅圖旋轉坐標系，即坐標系繞X軸旋轉90°。

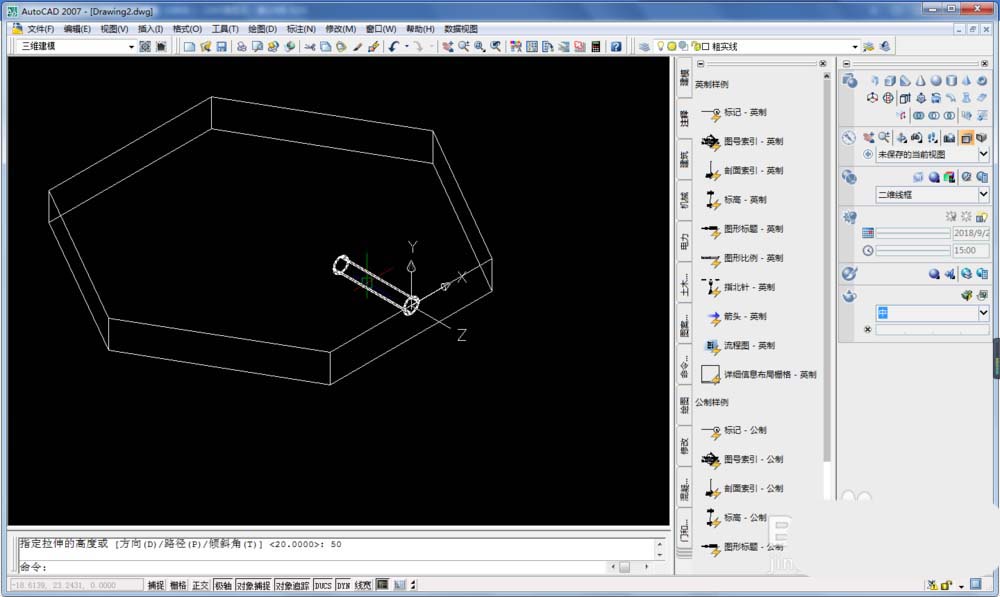

5、畫直徑為5,mm的圓。拉伸成圓柱，圓柱高50mm。

6、先將坐標系繞X軸旋轉-90°，見下面第一幅圖。將圓柱按下圖方式陣列。陣列參數如下：

1）填充角度：360°

2）項目總數：6

3）中心點：X0，Y100
