cad中需要給圖紙做標注，該怎么標注圖紙呢？下面我們就來看看詳細的教程。

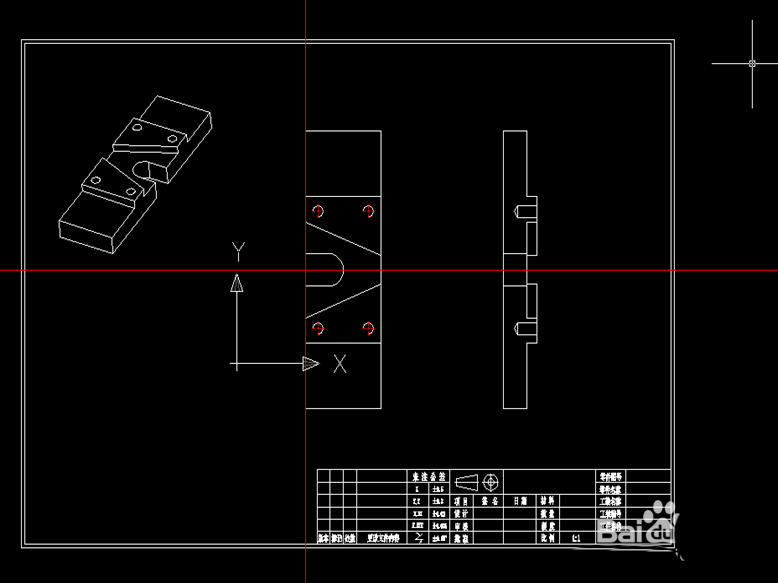

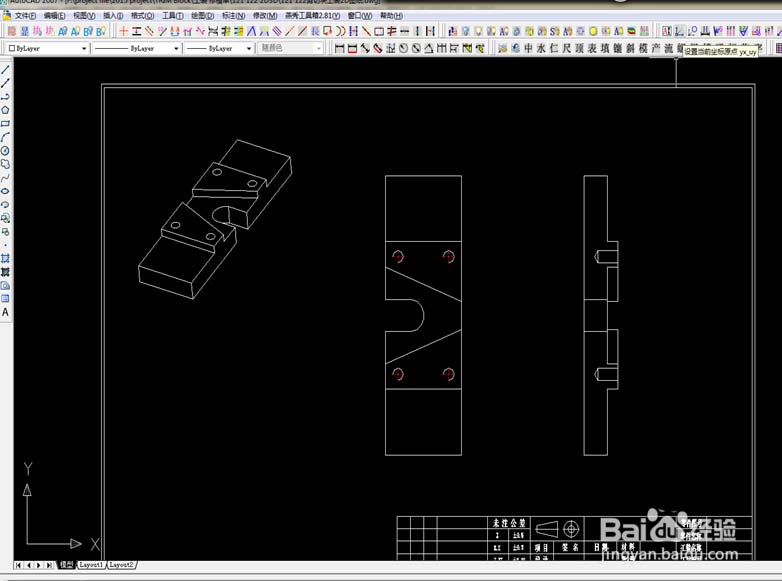

1、首先確立產品的中心點，也就是基準中心，讓加工的人知道從基準點開始分中加工，先輸入XL命令，找準引線。

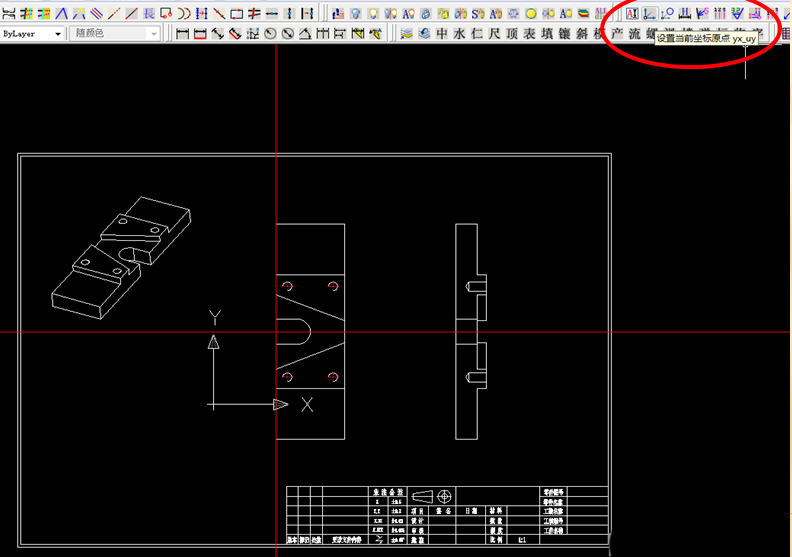

2、然后選擇設置當前坐標原點。

3、將絕對值坐標放到引線交點處，也就是基準中心處，加工時就會知道以此處為基準。

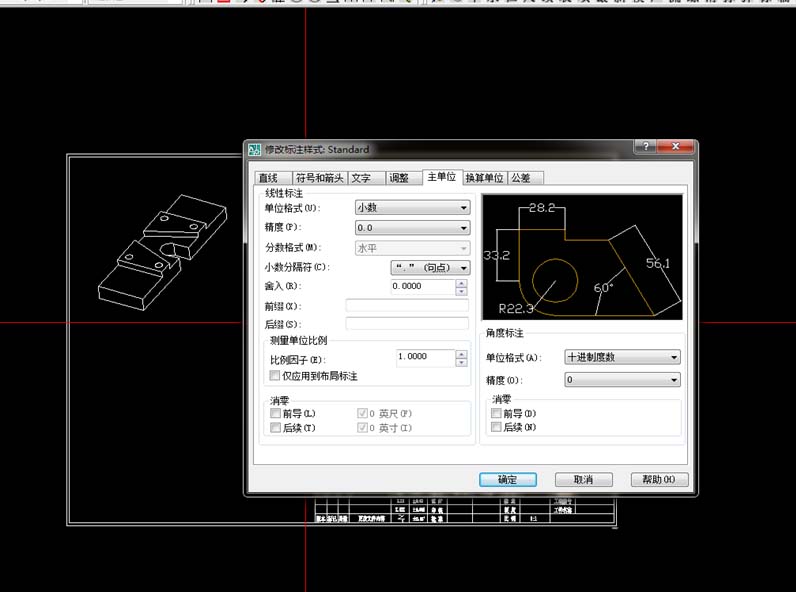

4、在菜單欄里的標注樣式里面選擇標注的引線類型和精度。

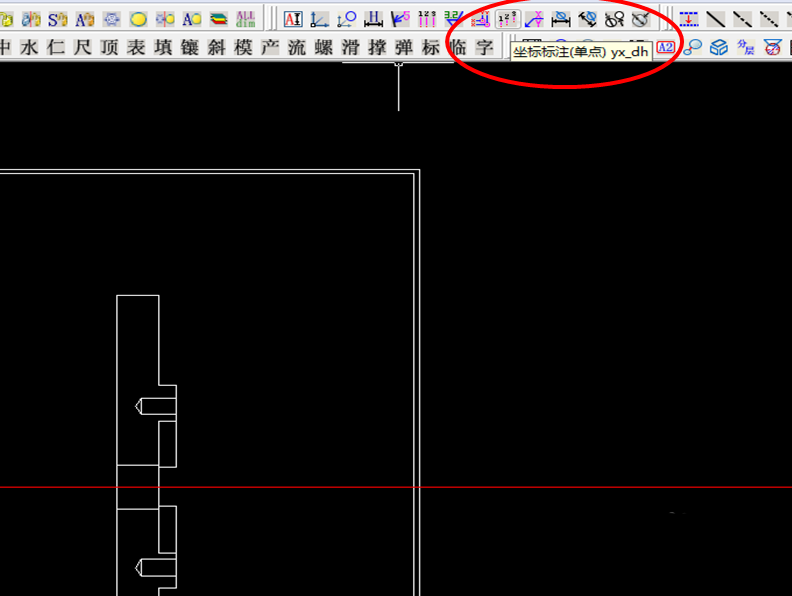

5、選擇坐標標注，然后在圖形里找準端點點一下就行了。

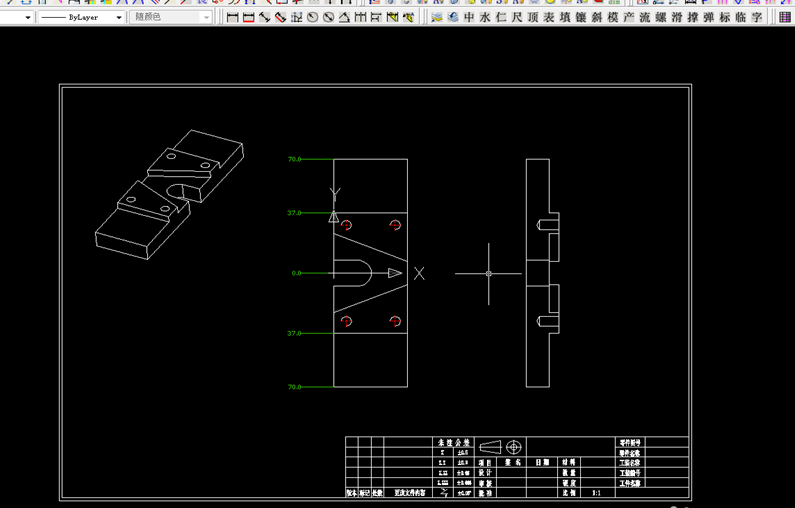

6、這樣就大工告成了，非常方便簡單，也可以將標注的單獨放進圖層里，易于修改和切換。

以上就是cad標注圖紙的教程，希望大家喜歡，請繼續關注武林網。
