cad中想要標注公差，該怎么標注正負不同數的公差呢？下面我們就來看看詳細的教程。

1、打開一個CAD文檔，現在我要將尺寸66.72標注成+0.10，-0.20的公差來。

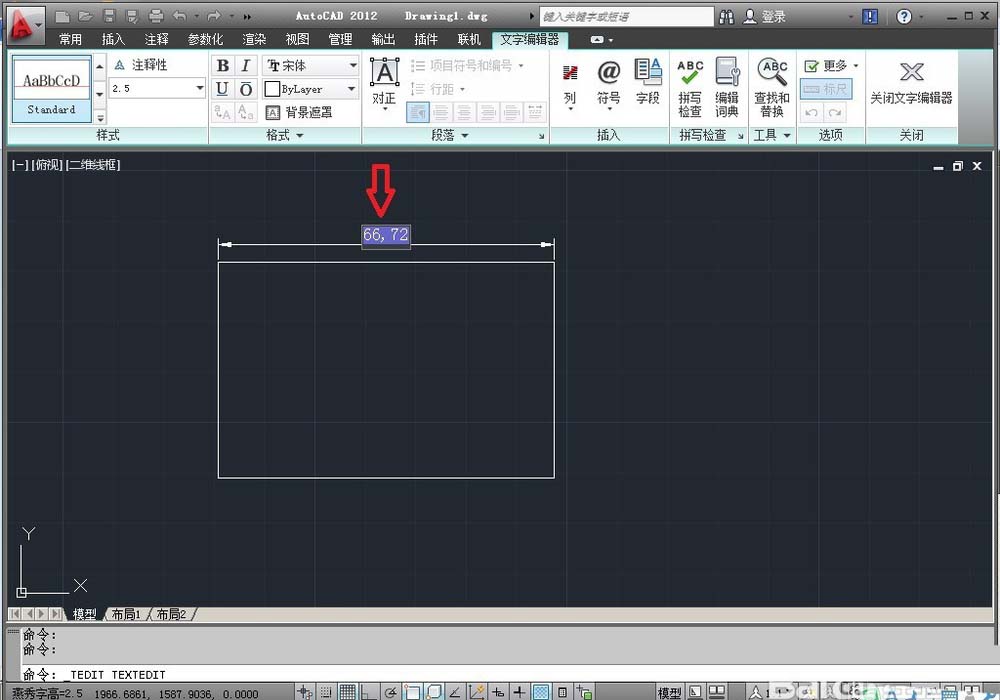

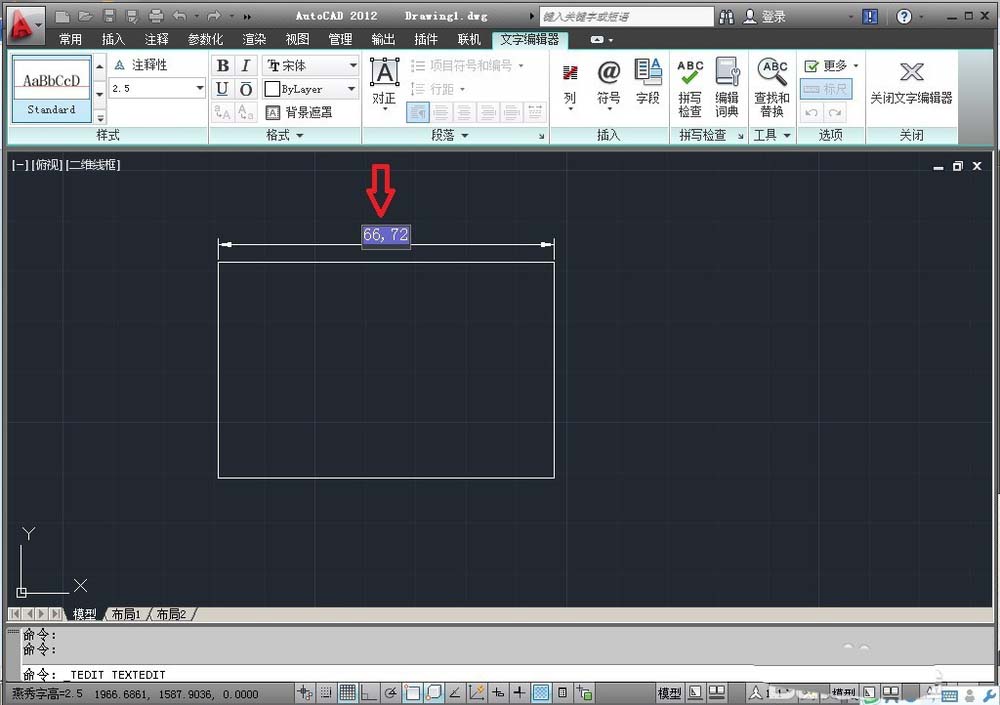

2、雙擊選中標數66.72.

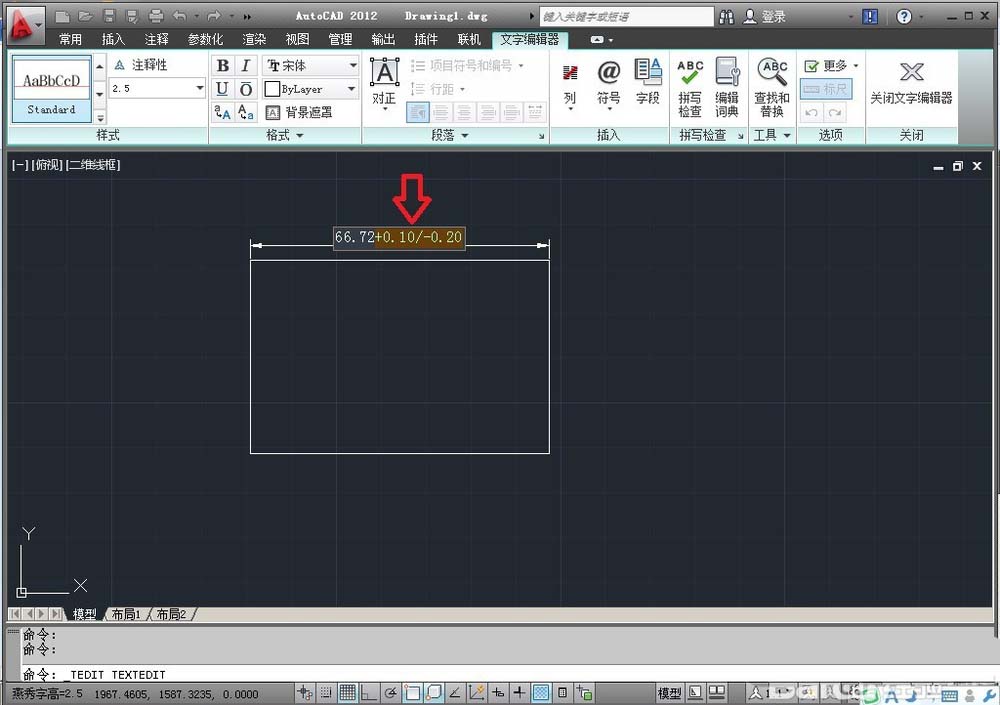

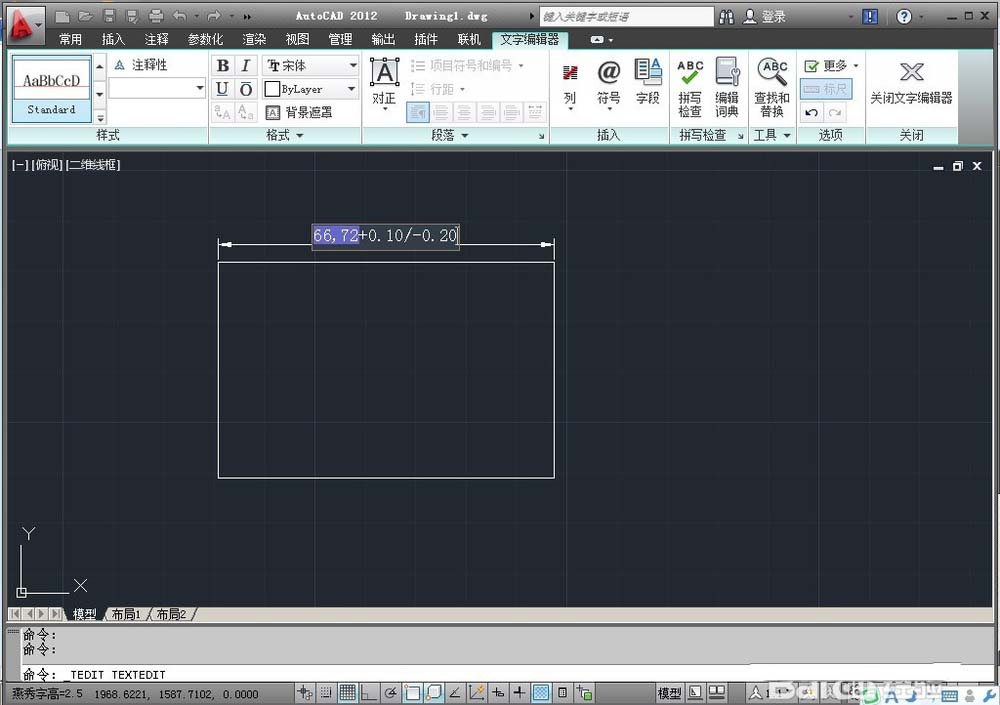

3、輸入66.72+0.10/-0.20，確認。

4、用鼠標選中輸入的+0.10/-0.20。

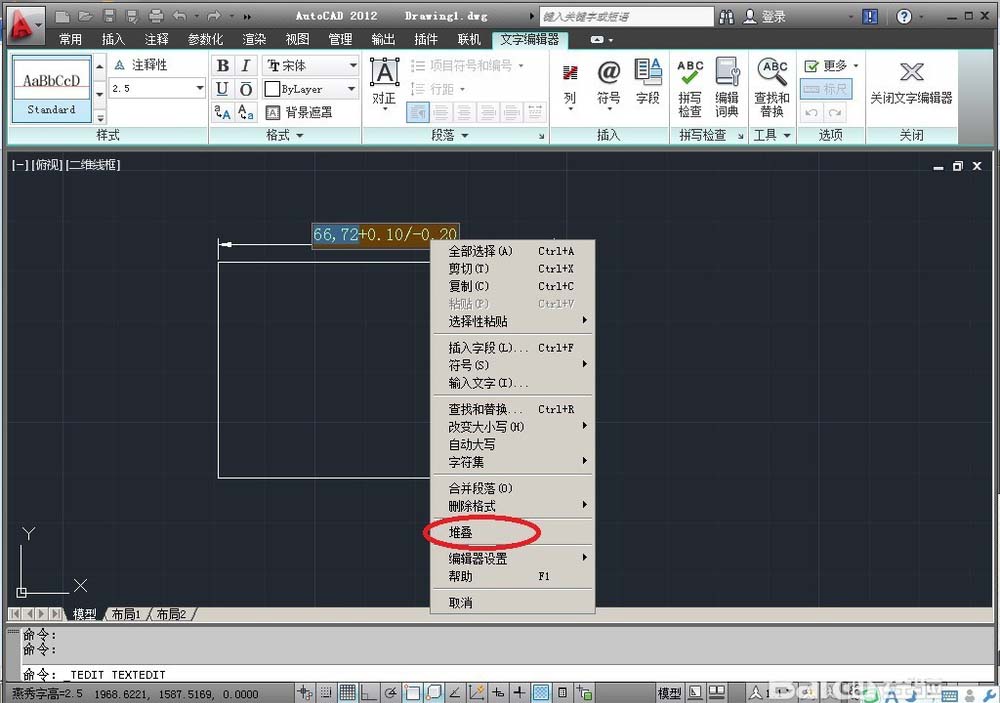

5、點右鍵，在下拉框里，選中“堆疊“，確認。

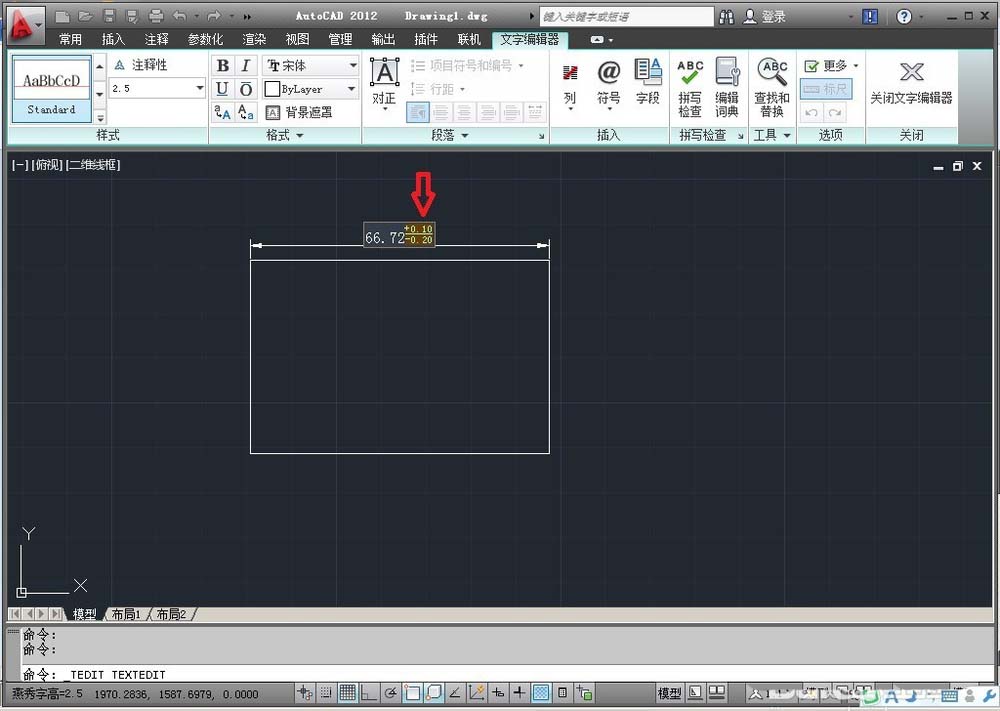

6、出現下圖情況。

7、再選中66.72后面的公差。

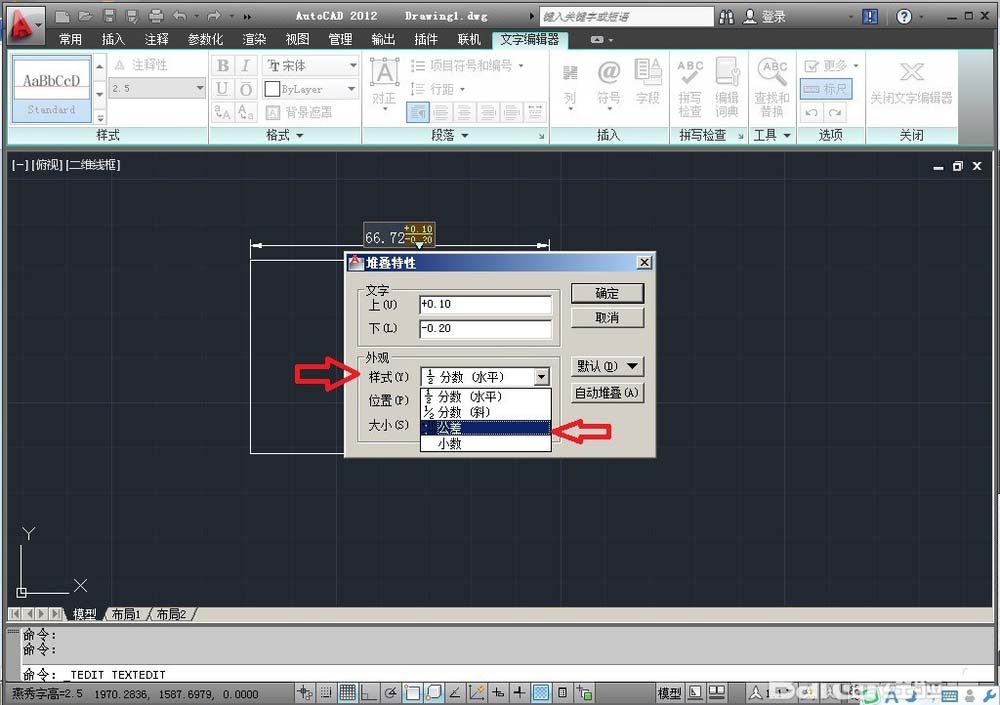

8、雙擊，出現”堆疊特性“，在”樣式“下拉框里選中”公差，點確認即可。（這里也可以根據需要修改公差尺寸）

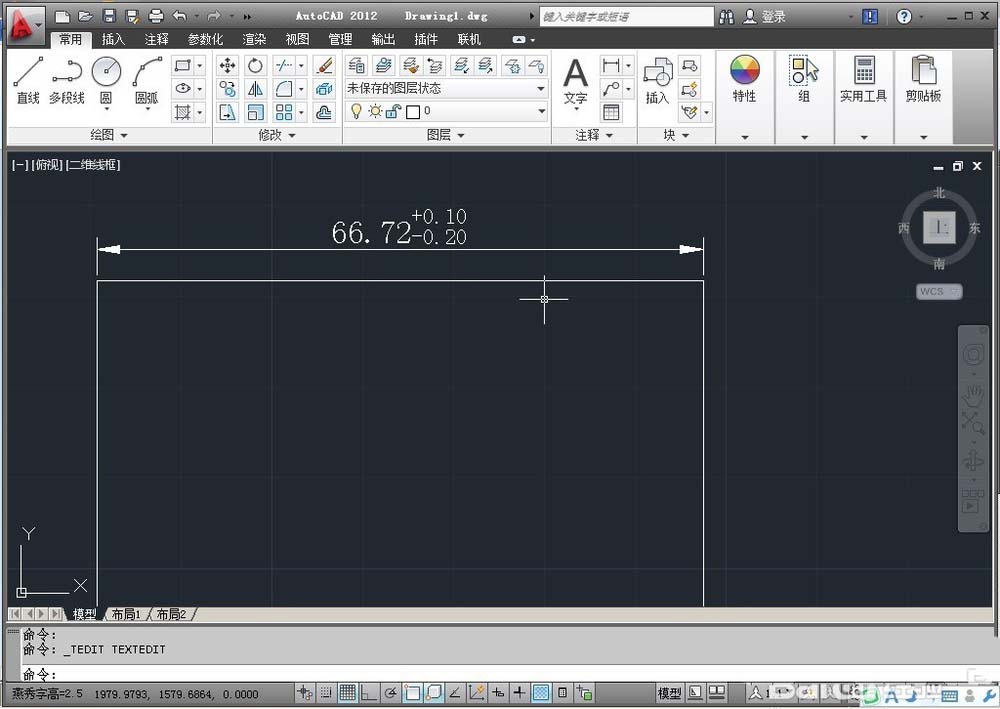

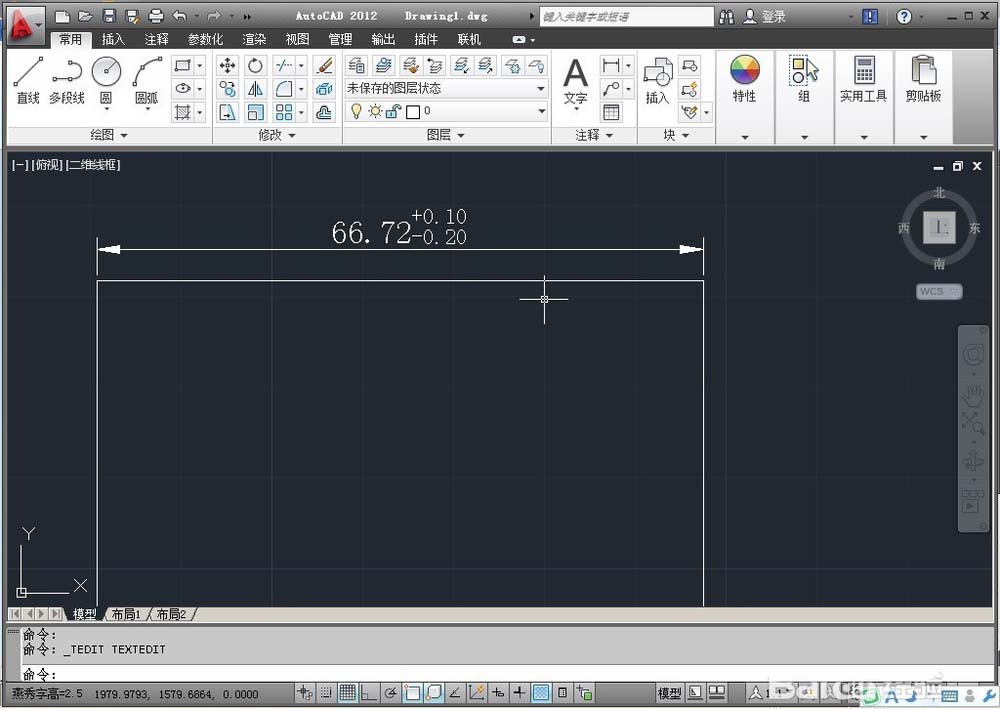

9、修改后的公差，如下圖示。

以上就是cad標注正負公差的教程，希望大家喜歡，請繼續關注武林網。
