cad創建的三維模型想要交集，該怎么保留兩組實體對象的相交部分呢？下面我們就來看看詳細的教程。

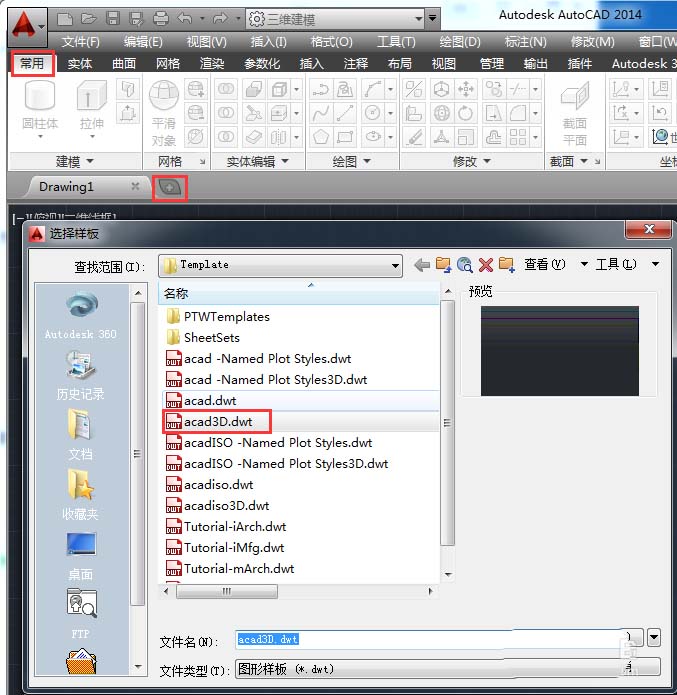

1、首先運行AutoCAD2014軟件，打開【選擇樣板】對話框載入acad3D.dwt文件。

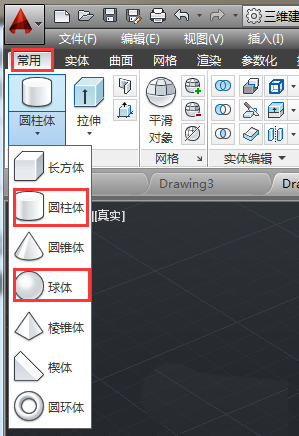

2、然后點擊菜單欄【常用】》【建模】》【球體】和【圓柱體】選項。

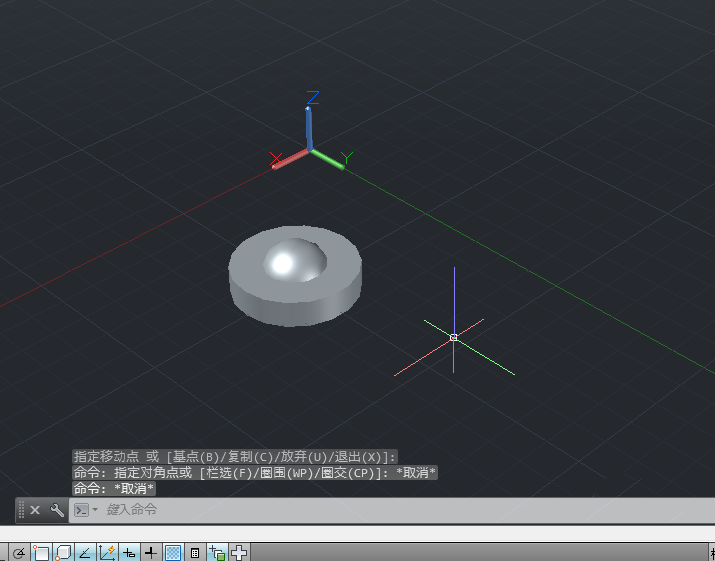

3、隨后根據信息提示，繪制球和圓柱體重疊在一起的圖形，如圖所示。

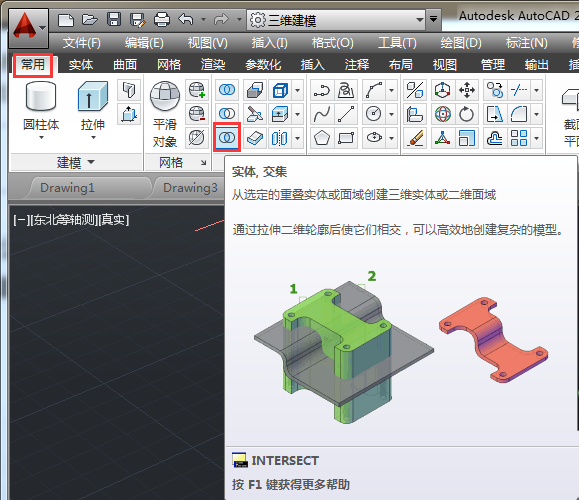

4、接著依次選擇菜單欄【常用】》【實體編輯】》【交集】選項。

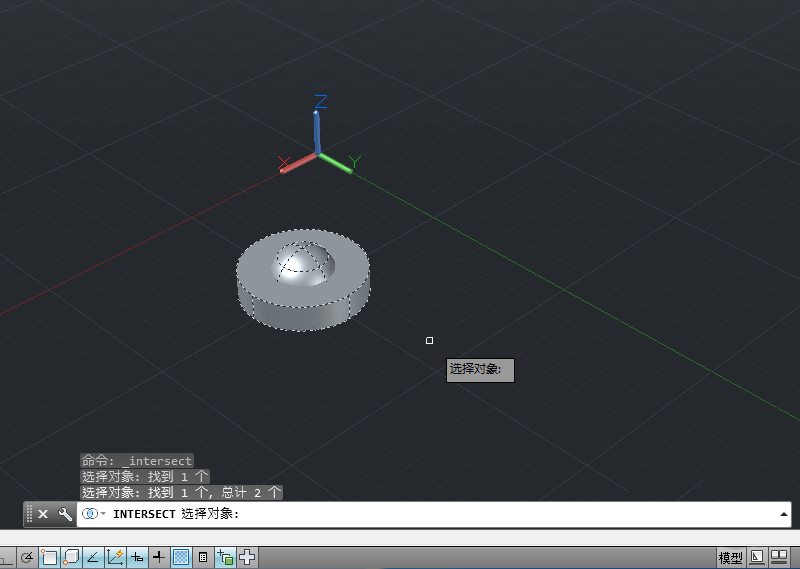

5、使用鼠標左鍵點擊繪圖區繪制的圖形做為交集的指定對象。

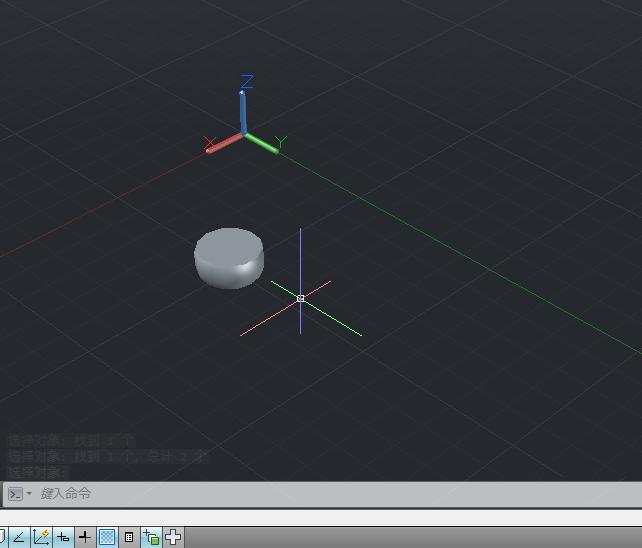

6、選擇好后，按回車鍵完成交集操作，繪圖區會刪除多余部分只保留兩個圖形有交叉的部分圖形，如圖。

以上就是CAD交集運算的實例教程，希望大家喜歡，請繼續關注武林網。
