CAD圖紙中的門窗想要標注，該怎么添加標注呢？下面我們就來看看詳細的教程。

1、通過【T20天正建筑V4.0】軟件的快捷方式，啟動【AutoCAD 2014 - 簡體中文 (Simplified Chinese)】軟件，點擊【確定】按鈕。

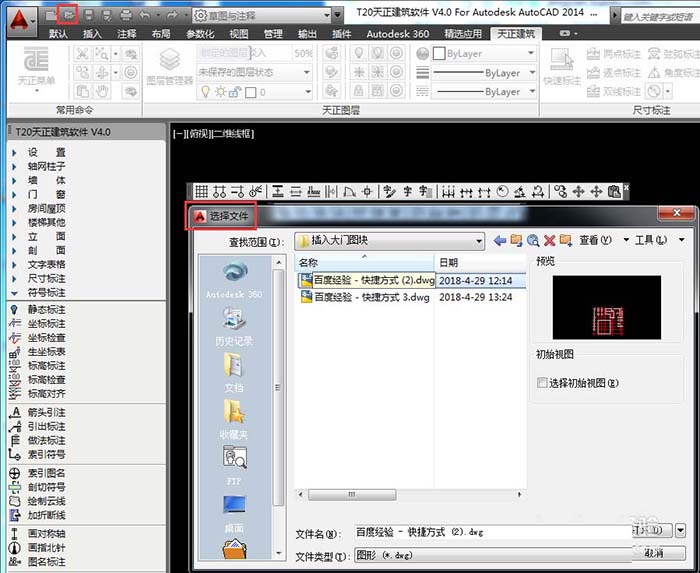

2、然后【選擇文件】對話框載入繪制好的表格文件，點擊【打開】按鈕。

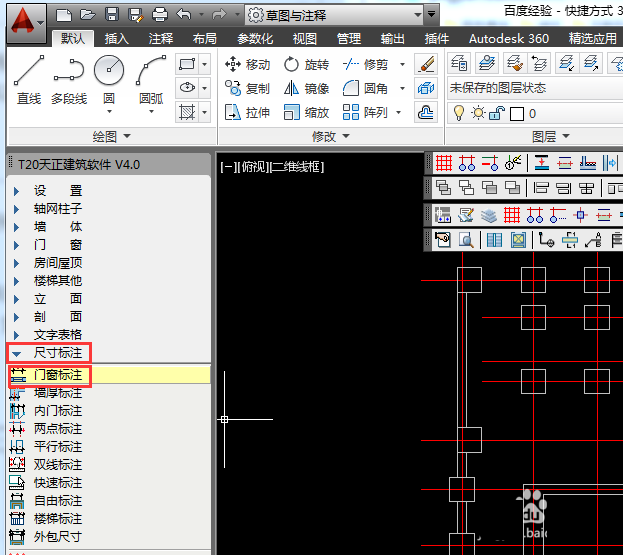

3、接著通過左側的【T20天正建筑軟件 V4.0】工具欄，依次選擇【尺寸標注】》【門窗標注】》選項。

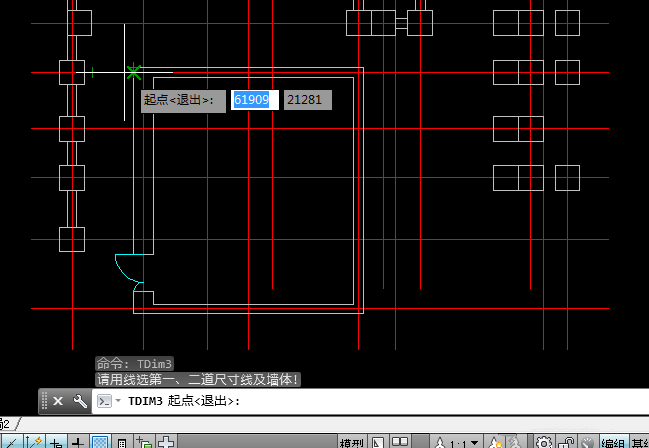

4、點擊【門窗標注】選項后，根據命令提示，單擊外墻任意一點，作為起點，如圖。

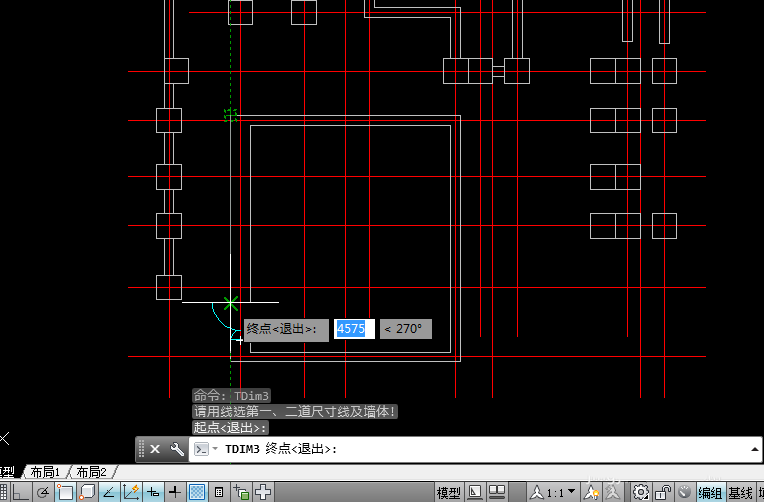

5、接著再根據命令提示，單擊外墻任意另外一點，作為終點，如圖所示。

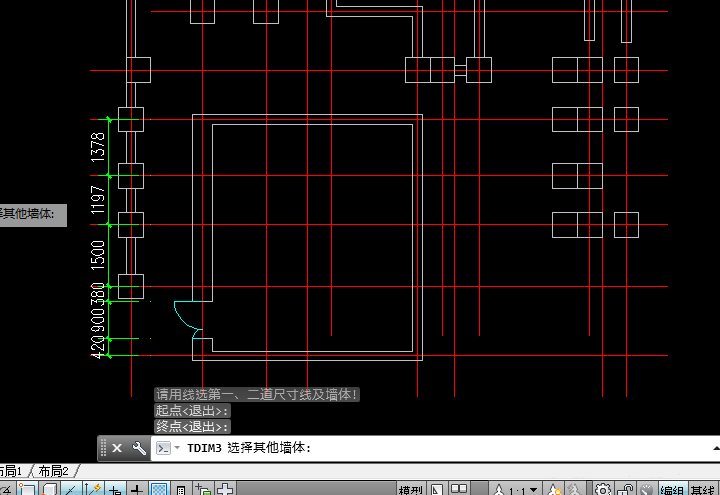

6、根據命令提示，選擇完墻體的起點和終點后，完成該墻體的標注操作，如圖所示。

以上就是CAD圖紙中的門窗的標注方法，希望大家喜歡，請繼續關注武林網。
