建筑圖會有窗戶，想要繪制百葉窗效果，該怎么繪制呢？下面我們就來看看cad繪制百葉窗的方法，練習使用連續復制，鏡像，修剪等工具，下面我們就來看看詳細的教程。

1、打開cad，使用直線工具繪制一條豎直的直線，圖上畫了兩條，其中水平的沒有用到。如下圖。

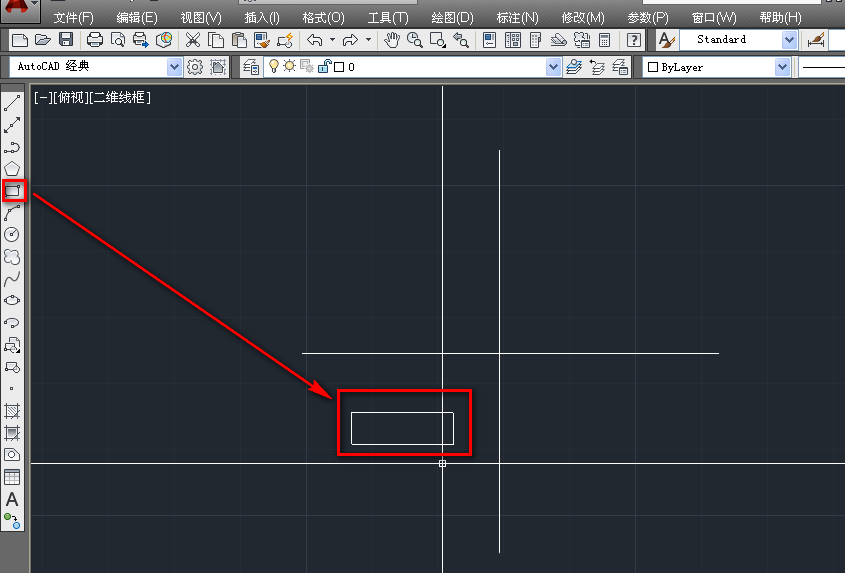

2、使用矩形工具，在豎線的左側繪制一個矩形，如下圖。

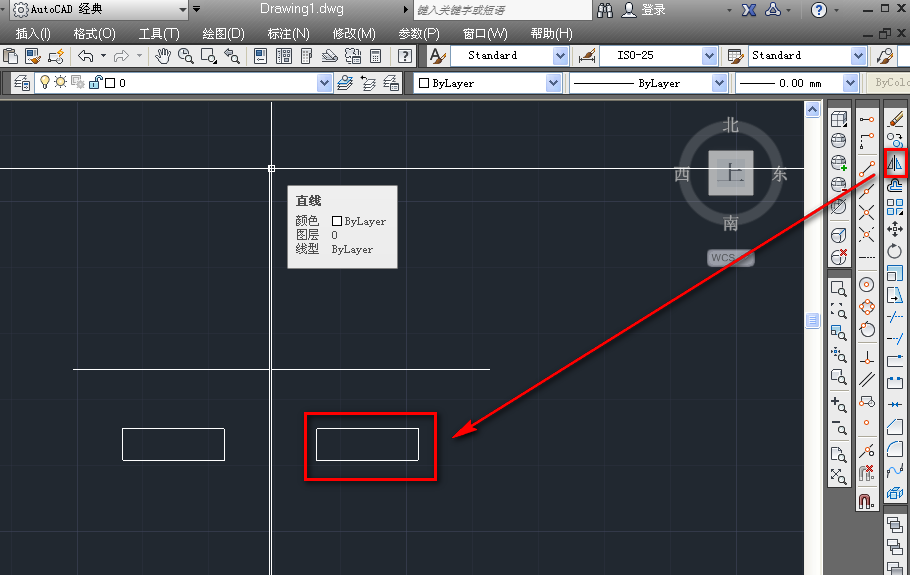

3、使用鏡像工具，以豎線為鏡面鏡像一個矩形，如下圖。

4、使用直線工具連接兩個矩形，如下圖。

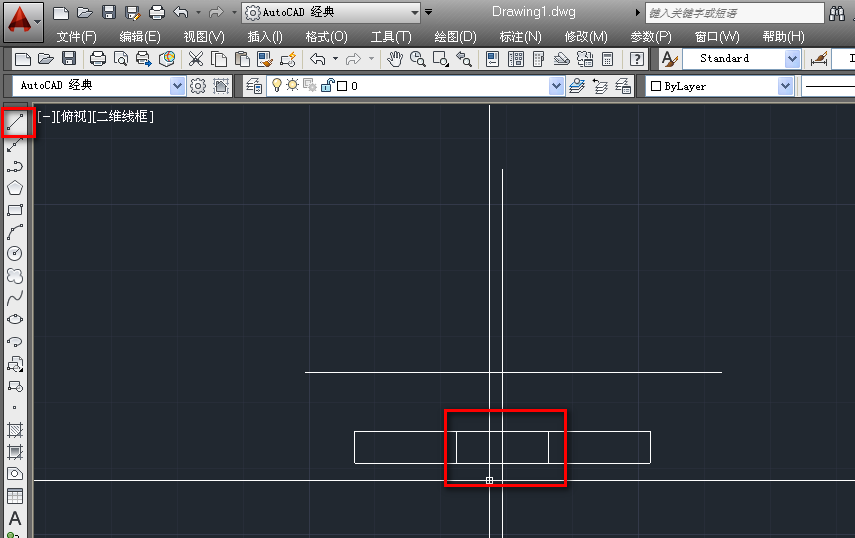

5、使用修剪工具，修剪掉多余的豎線，如下圖。

6、刪除多畫的輔助橫線，如下圖。

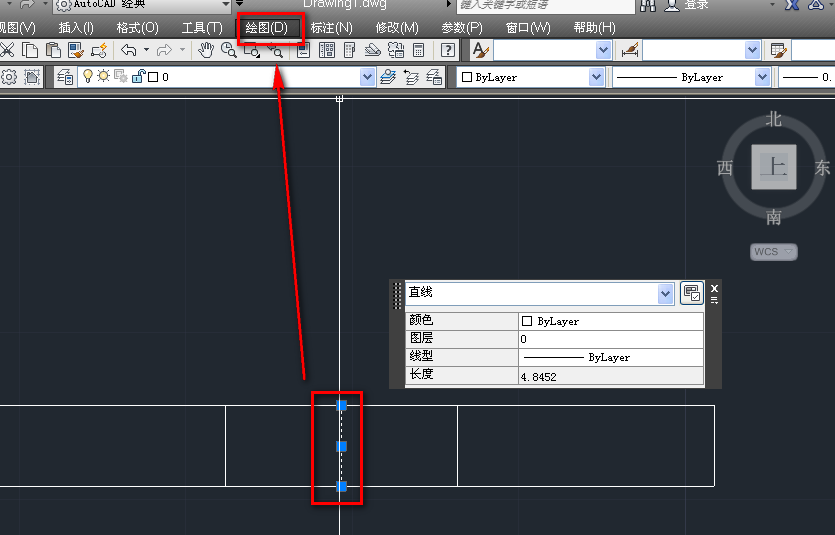

7、選中剩余的豎線，點擊菜單欄的繪圖，如下圖。

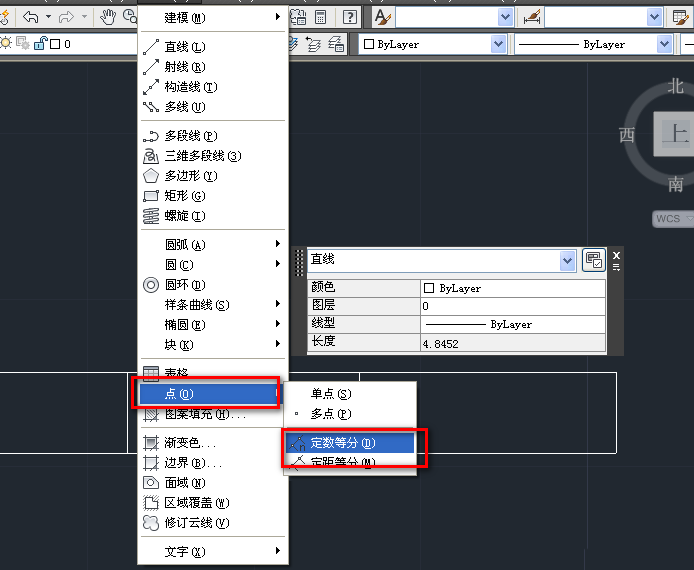

8、選擇點，定數等分，如下圖。

9、選擇等分對象，輸入等分數，如下圖。

10、點擊格式，點樣式，如下圖。

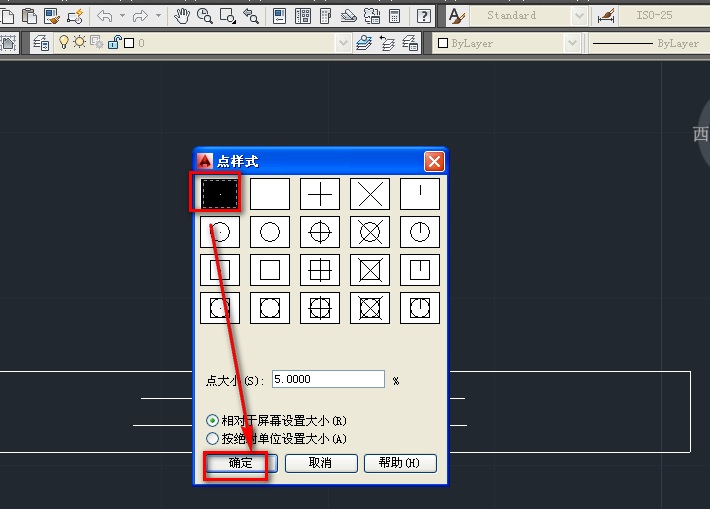

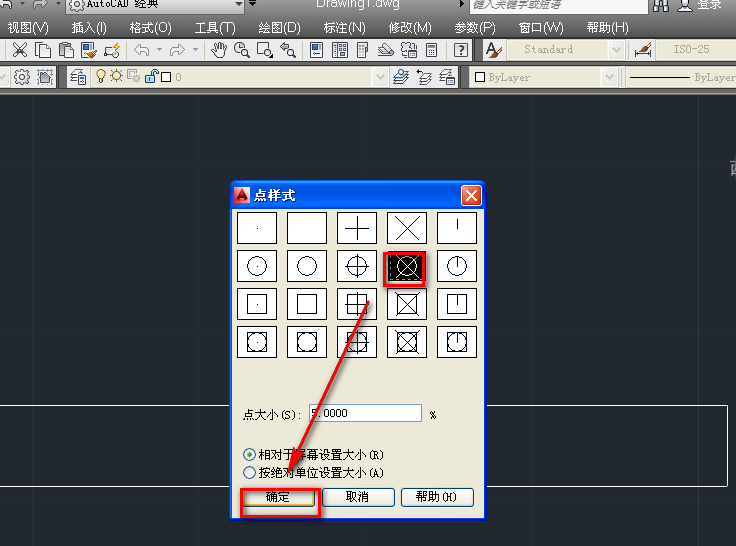

11、修改點的樣式，點擊確定，如下圖。

12、使用直線工具，捕獲點，來繪制直線通過兩個等分點，如下圖。

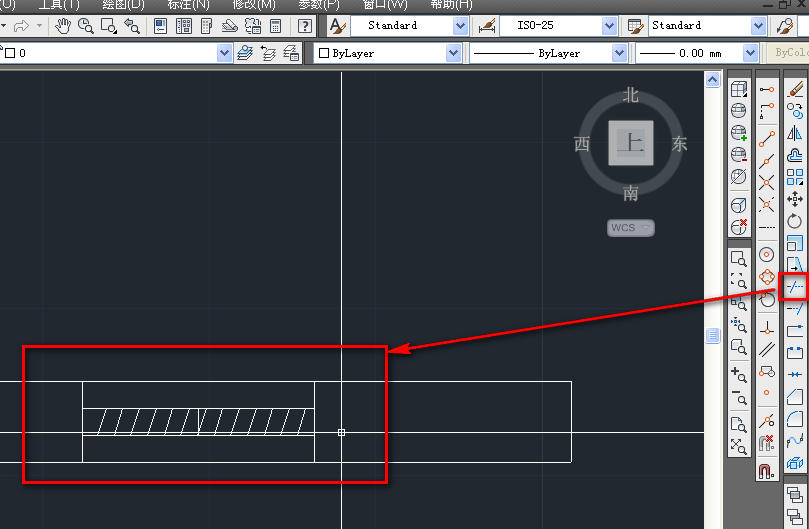

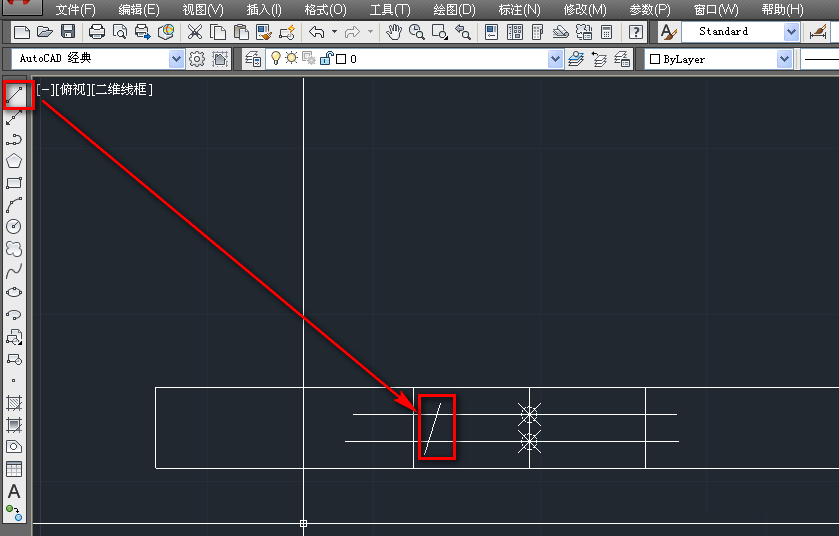

13、使用直線工具，繪制一條斜線，如下圖。

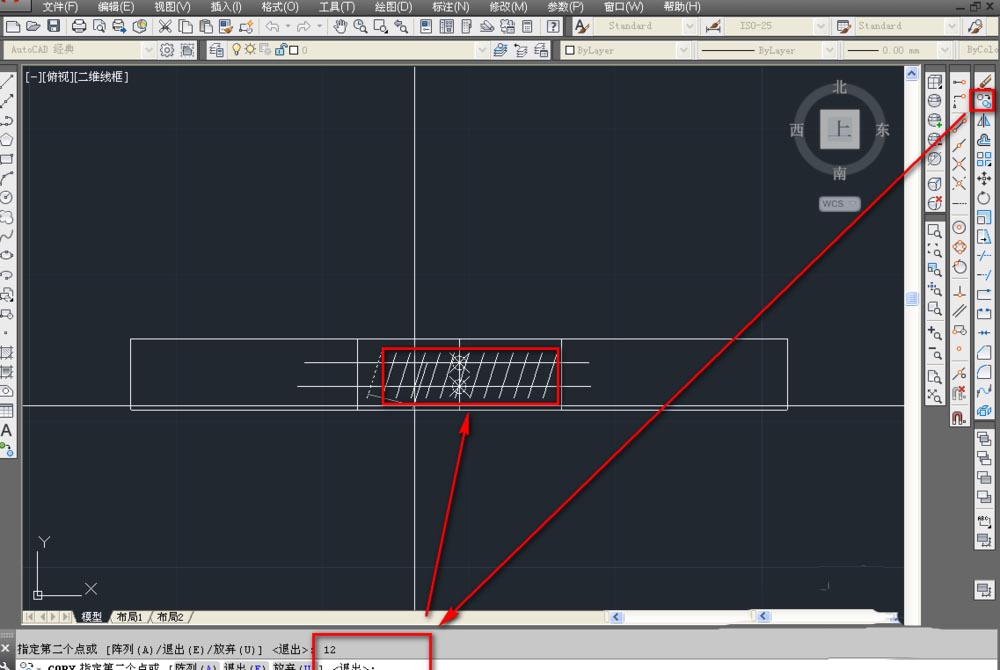

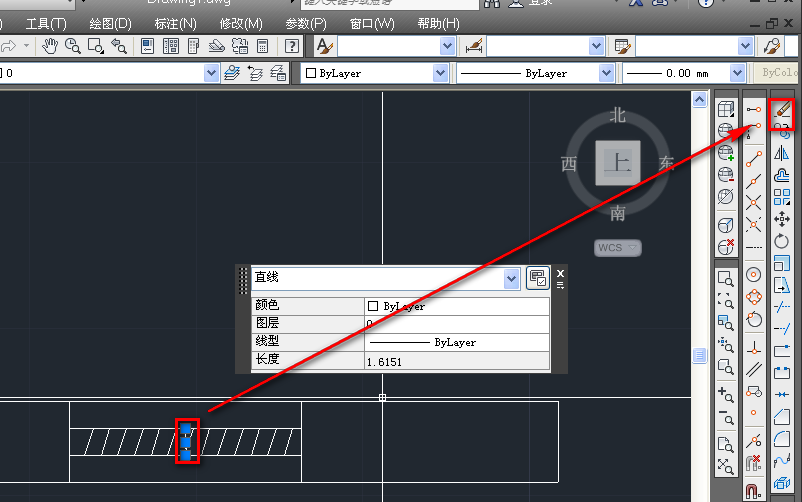

14、使用復制工具進行連續復制，如下圖。

15、修改回點樣式，如下圖。

16、修剪多余的線段，如下圖。

17、使用刪除工具，刪除最后一點豎線輔助線，如下圖。

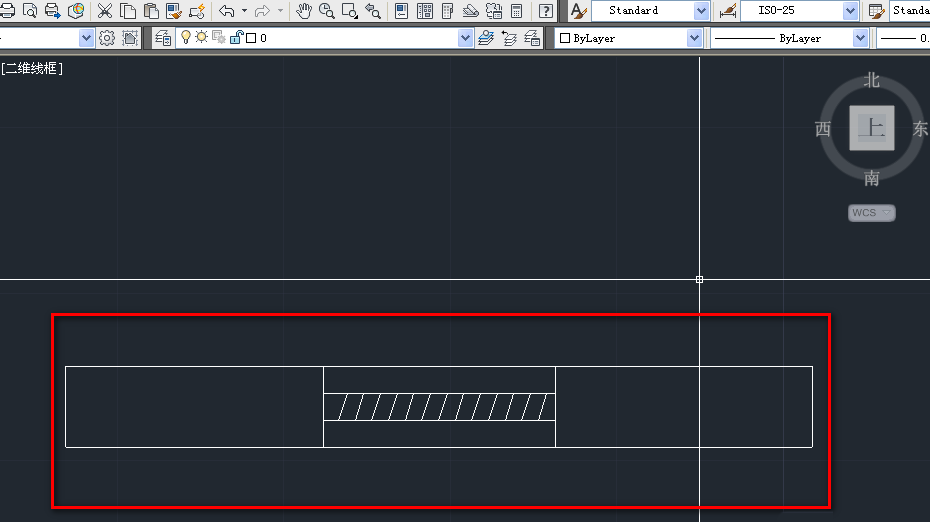

18、這樣我們就完成了繪制，如下圖。

以上就是cad繪制百葉窗圖紙的教程，希望大家喜歡，請繼續關注武林網。
