想要使用cad繪制通信線路工程中的海底線路圖示，該怎么繪制呢？下面我們就來看看詳細的繪制方法。

1、打開cad，使用繪制直線工具，在作圖區繪制一條直線段，如下圖。

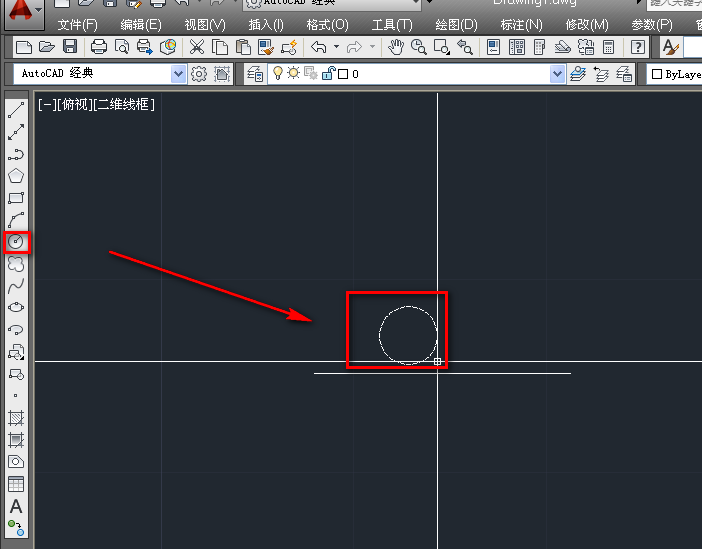

2、在直線的上方，使用圓工具繪制一個圓，如下圖。

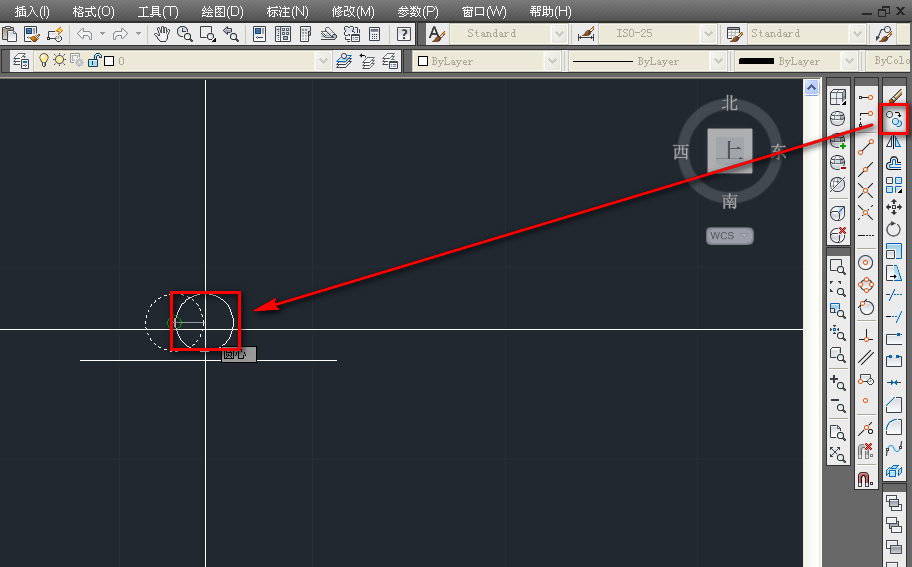

3、使用復制工具，復制一個圓與原來的圓相交，如下圖。

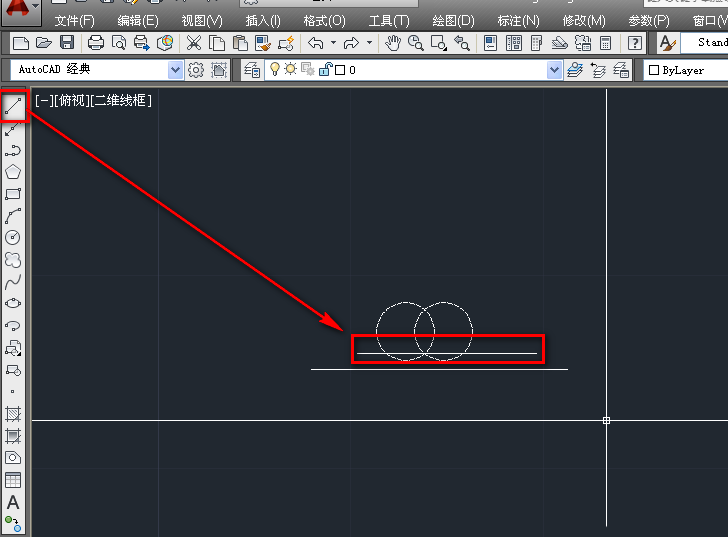

4、繪制一條通過交點，且與原來線段平行的線段，如下圖。

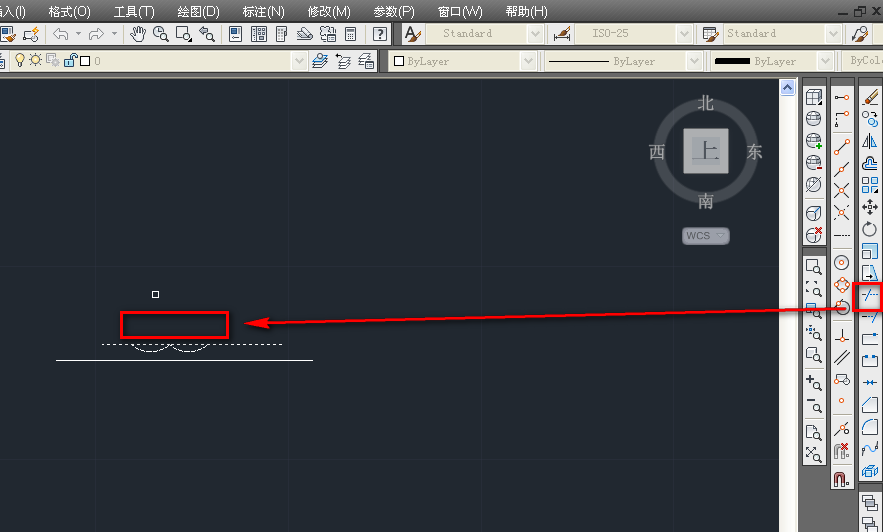

5、使用修剪工具，修剪掉多余的圓，如下圖。

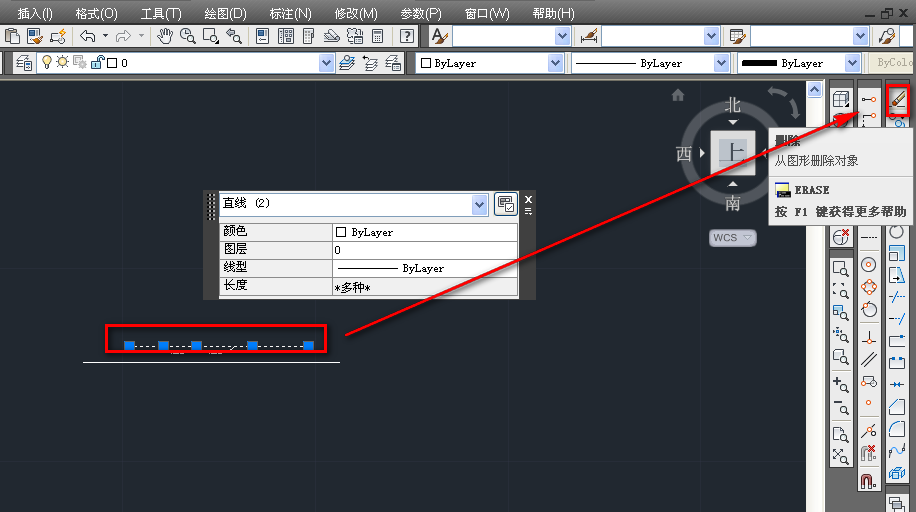

6、使用刪除工具，刪除直線段，如下圖。

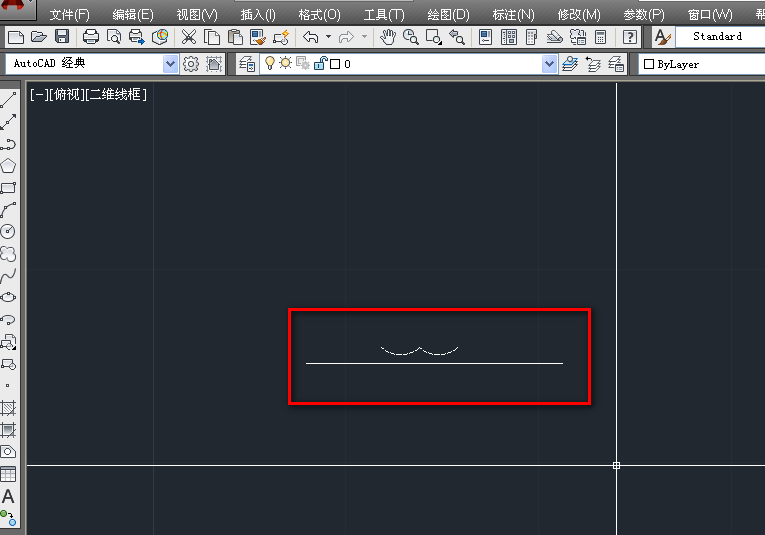

7、使用移動工具，將兩條弧適當移動，即可繪制水下線路的圖示，如下圖。

以上就是海底線cad圖紙的畫法，希望大家喜歡，請繼續關注武林網。
