該經驗為大家分享一篇如何在UG中導出CAD。

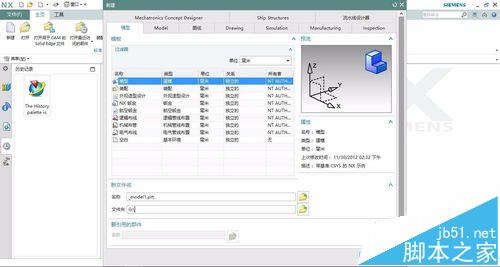

1、雙擊或者右鍵選擇打開UG軟件，該經驗以UG10.0為例。打開文件文件后點擊新建圖標，新建一個模型文件，命名為_model1.prt，點擊OK。

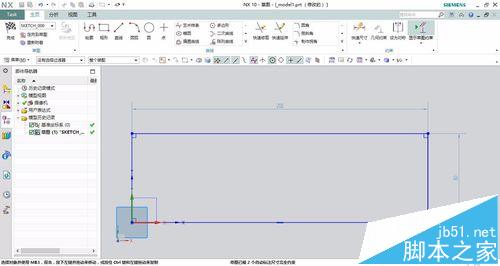

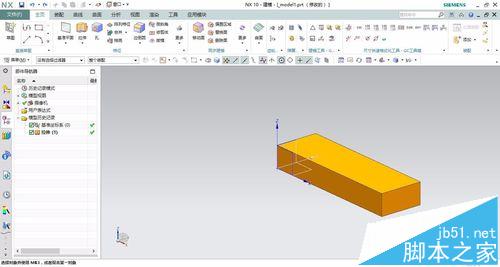

2、我們先建立一個模型作為例子。比如我們在XY平面繪制一個矩形平面，然后進行拉伸。（如果有現成的模型文件可以跳到第四步）

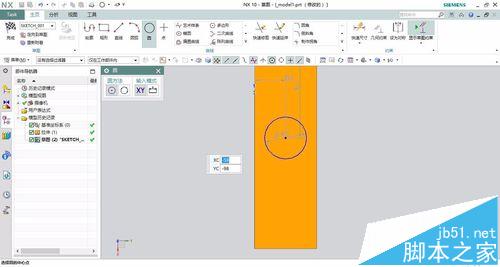

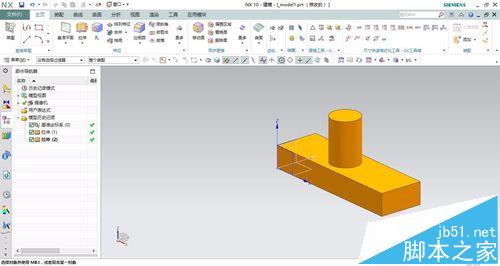

3、然后在矩形的上表面繪制一個圓，再進行拉伸成一個圓柱。如下圖所示。

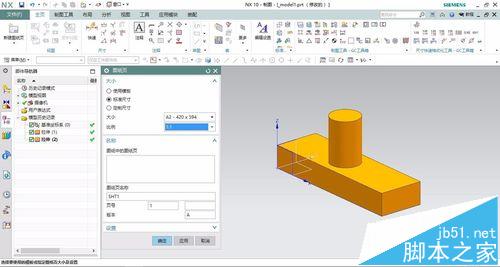

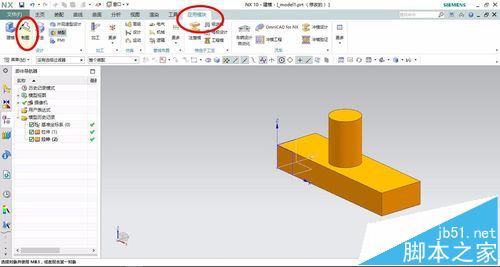

4、繪制完模型后，點擊應用模塊中的制圖，然后新建一個圖紙頁，設置圖紙的大小和比例大小。

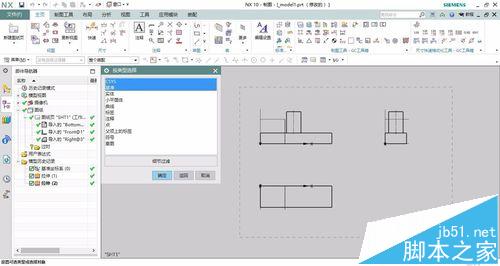

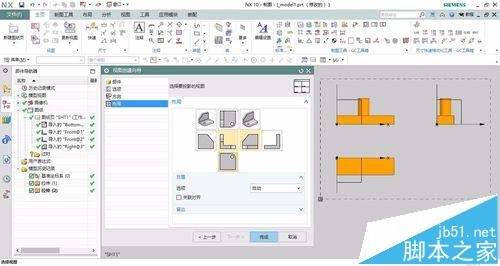

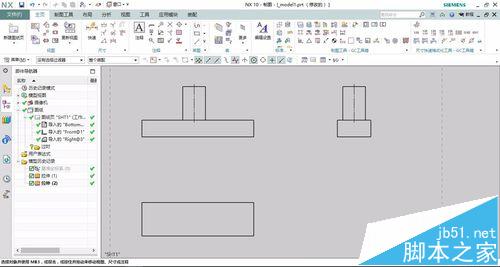

5、在自動彈出的視圖創建向導中，我們可以選擇前視圖、右視圖、俯視圖。我們可以把基準隱藏（快捷鍵ctrl+B選擇過濾類型。）（我們可發現這樣并不是真正的CAD圖，而且還有遺漏）

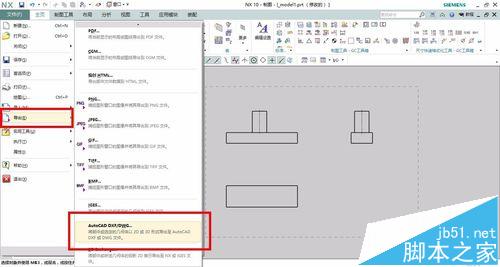

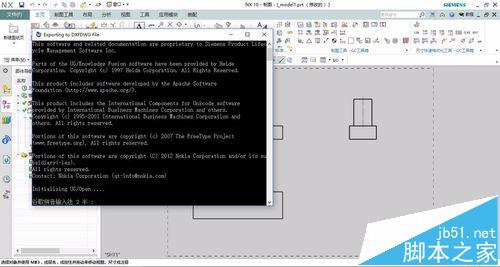

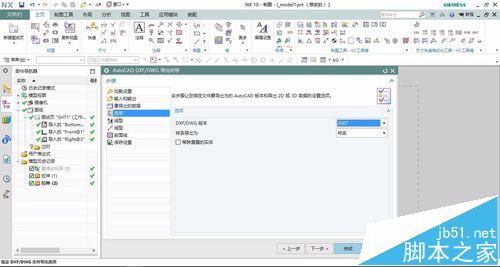

6、導出為CAD，文件--導出--autocad，在導出向導中，我們可以選擇CAD2007版本的，需要等待幾秒鐘即可。

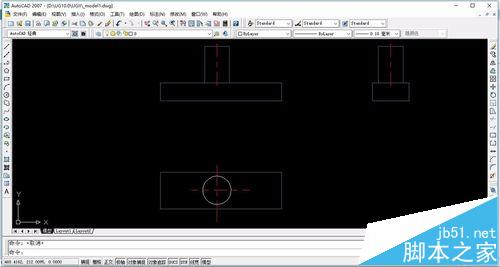

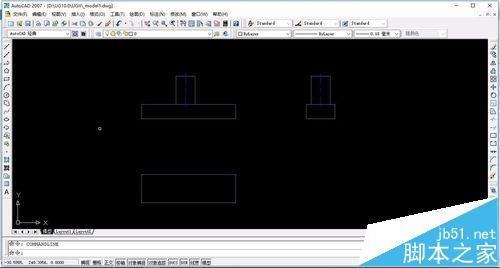

7、然后我們打開CAD，以cad2007版本為例打開。然后我們修改一下，調整一樓的圓，改變其顏色等。
