很多小伙伴在做模具設計時，經常會考慮到模板刻字，也就是模具追述性標志，我們就會用到模具刻字，今天小編給大家分享如何實現模具刻字；

1、首先我們打開ug軟件，任意找一個模具的模板，我們進行對模板進行刻字，具體操作如圖所示；

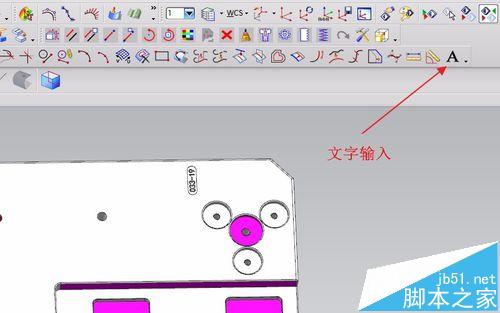

2、首先我們找到UG的文本輸入，他是一個大寫字母A，也就是文本輸入，我們點擊它，輸入想要的文字；

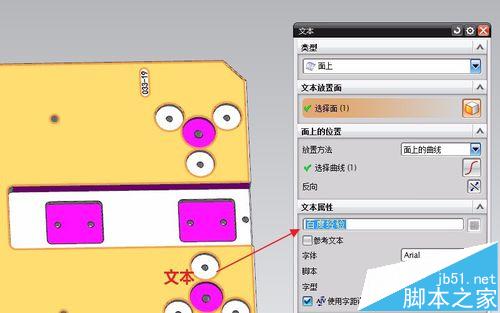

3、打開文本后再菜單欄中就可以輸入我們想要的文字，在空白處輸入，如圖所示；

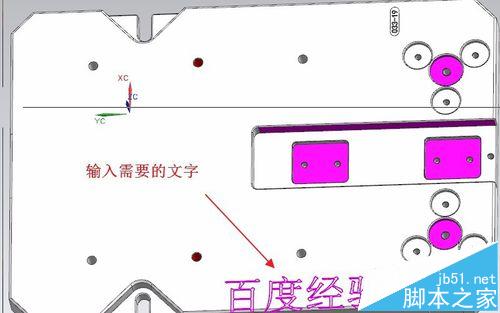

4、比如說：我們輸入百度經驗，這幾個字，輸入后自動預覽，操作如圖所示：

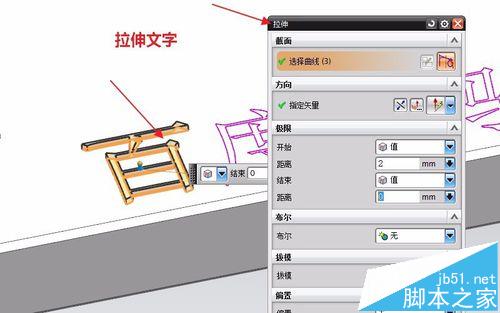

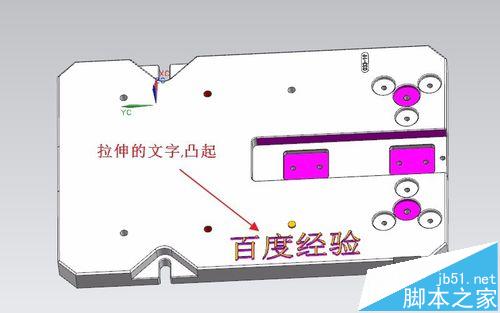

5、文字輸入完成后，我們直接點拉伸，可以使文字突出，這就相當于多出材料，如圖所示；

6、我們將菜單選擇欄，也就是過濾器調整為曲線，進行全選，所有文字被選中，拉伸效果如下：

7、一般情況我們是減去材料，那么我們拉伸就需要布爾運算，直接選中模具模板，方向朝模板的方向，完成剪切材料，效果如下：
