該經驗為大家分享一篇asysy的復制特征和布爾運算的教程。

1、首先，雙擊打開ansys12.0軟件，其他的版本都可以，只要進入了ansys經典界面即可。然后選擇工作路徑和文件名，點擊run。（該經驗先繪制實體，以軸承座為例）

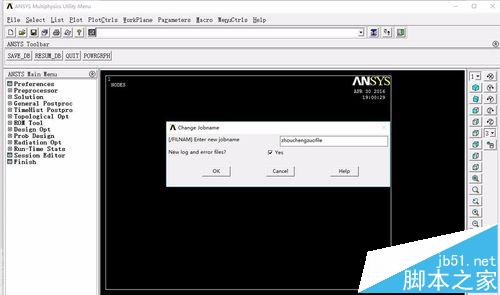

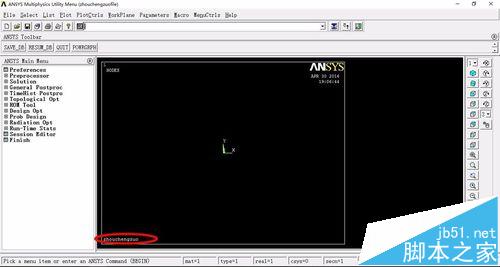

2、定義文件名Utility Menu>File>Change Jobname，彈出對話框后，輸入file-1，點擊YES，然后點擊OK，如下圖所示。定義分析標題 Utility  Menu>File>Change  Title，彈出對話框，我們可以輸入example，點擊OK即可完成定義分析標題。

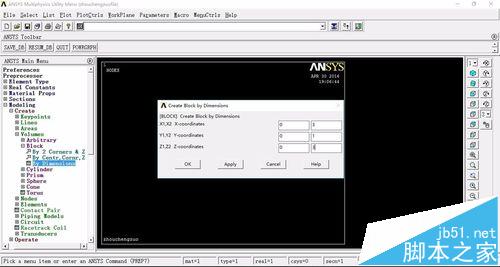

3、我們先繪制一個長方體，Main Menu>Preprocessor>modleing>create>volumes>block>by dimension,輸入長寬高的長度，分別為（0，3）、（0，1）、（0，3）。點擊OK即可。也可以更改視圖方向。

4、我們要創建一個圓柱體千萬，先要平移并旋轉工作平面，untility meun--work plane--offest WP by increaments ,在下圖所示的位置輸入偏移的量，分別是2.25、1、25、0.75，點擊apply，然后旋轉z x y的角度，分別為0，-90，0點擊OK。

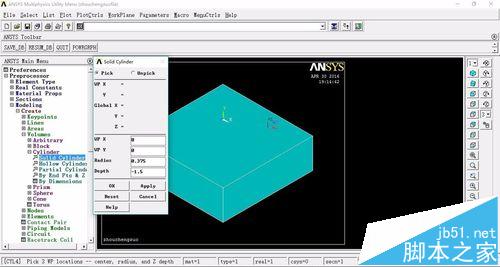

5、創建實心圓柱體，Main Menu>Preprocessor>modleing>create>volumes>cylinder>solid cylinder輸入位置（0，0），半徑0.375，深度為-1.5，即可完成圓柱體的創建。

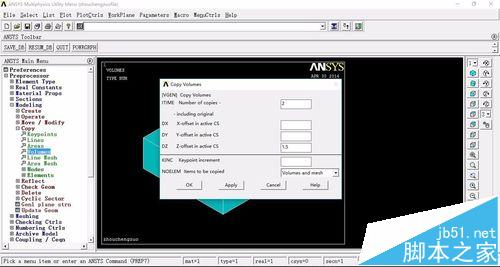

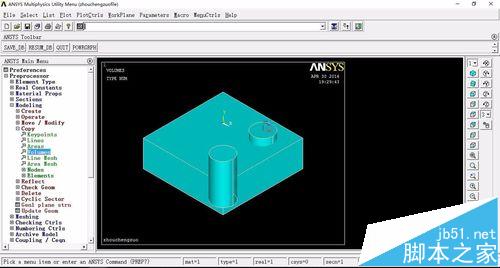

6、復制操作：Main Menu>Preprocessor>modleing>copy>volume，首先點擊圓柱體，單擊apply，然后在彈出的對話框中輸入1.5，再點擊OK，即可完成。

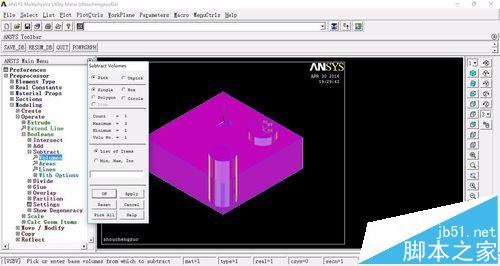

7、布爾求差運算：Main Menu>Preprocessor>operate>booleans>subtract>volume,首先選擇長方體，單擊apply，再選擇2個圓柱，單擊OK，效果圖如下圖所示。
