該經驗為大家分享一篇如何用ansys繪制軸承座的教程

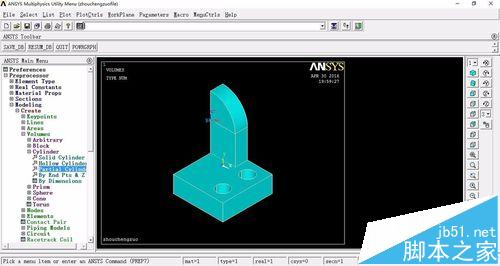

1、在繪制軸承座的前部分，已在（ansys復制操作和布爾運算該怎么使用?）詳細說明，該經驗是接著來做的。下圖是軸承座底部的一半。

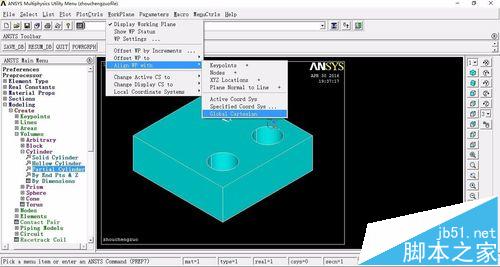

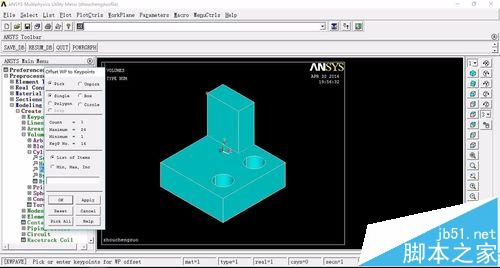

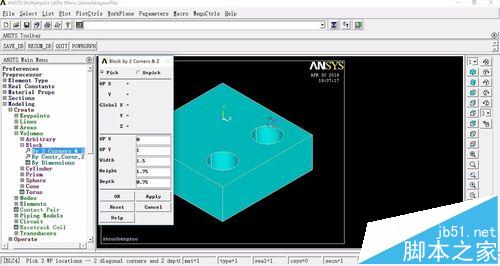

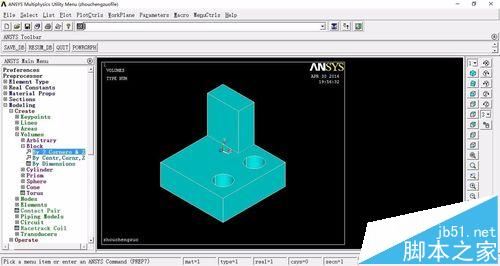

2、更改坐標系，untility meun--work plane--align wp with--global cartesian。創建立方體Main Menu>Preprocessor>modleing>create>volumes>block>by 2 corner&z

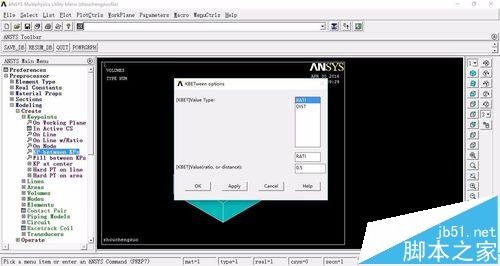

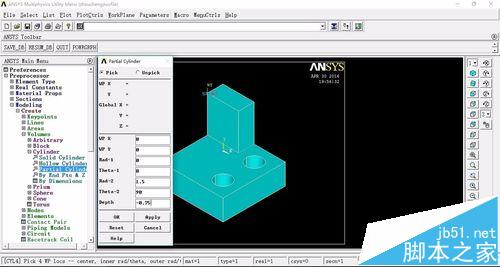

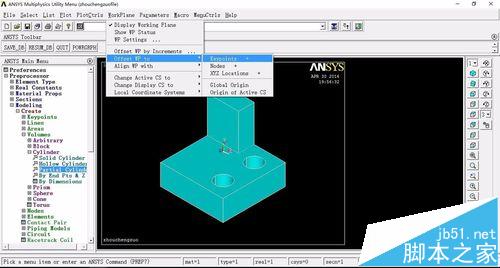

3、創建點，如下圖所示。再創建四分之一的實心圓柱體，Main Menu>Preprocessor>modleing>create>volumes>cylinder>partial cylinder，輸入坐標位置、內外半徑的大小以及起始角和終止角。

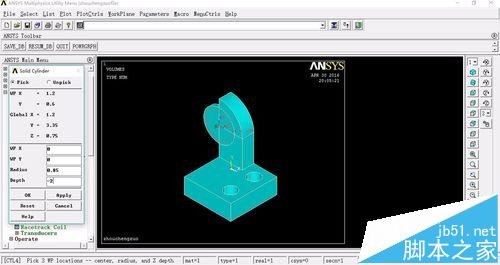

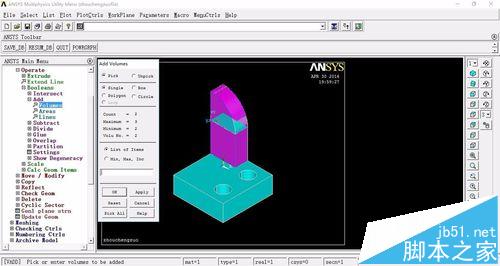

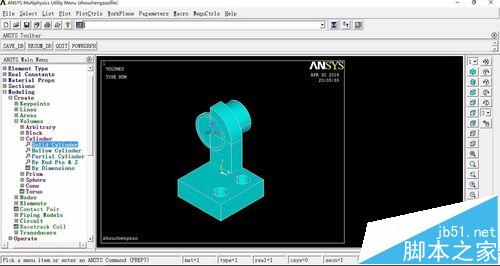

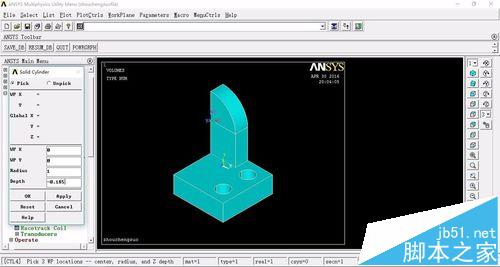

4、對步驟2與3的進行布爾加法合并，方法與步驟一類似。創建圓形階梯孔，Main Menu>Preprocessor>modleing>create>volumes>cylinder>solid cylinder，分別輸入2個實心圓柱，輸入參數，如下圖所示。

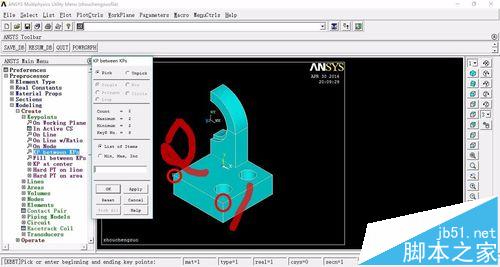

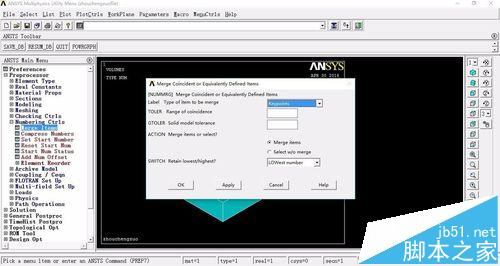

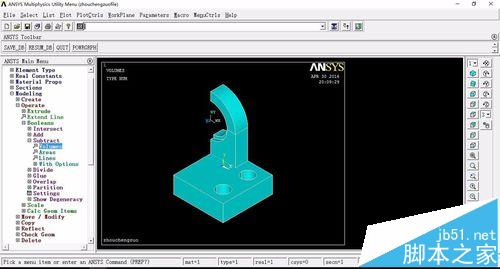

5、進行布爾減法運算，對2個實心圓柱體進行求差，如下圖所示。由于要創建一個三角形支架，所以需要三個點，目前還需要一個關鍵點，所以還要創建一個，main menu--preprocessor--numbering ctrls--merge items,如下圖所示設置。

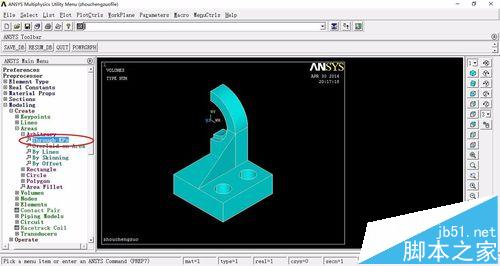

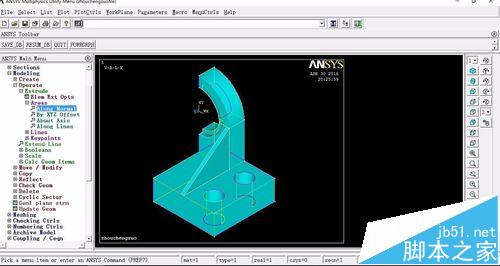

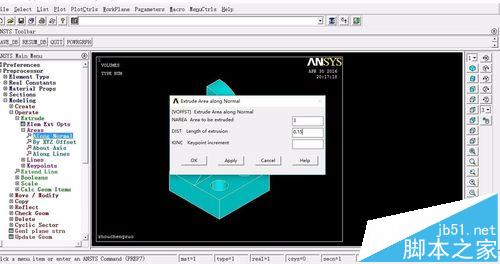

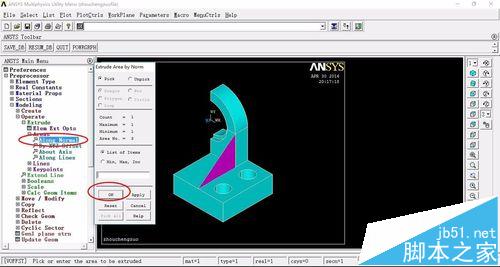

6、創建支架，按順序1，3，2一次點擊關鍵點，生成一個側表面后，對它進行法向拉伸成一個三菱柱。具體步驟如下圖所示。注意，不能點錯順序，順序反了則拉伸方向也是相反的。

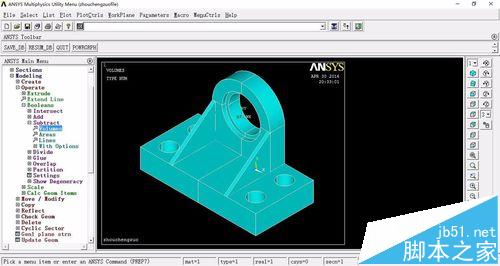

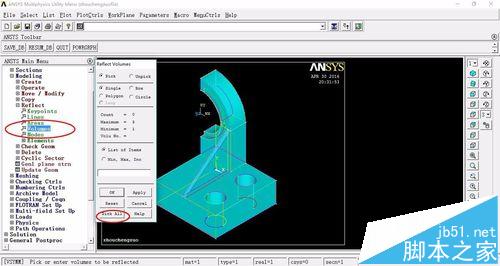

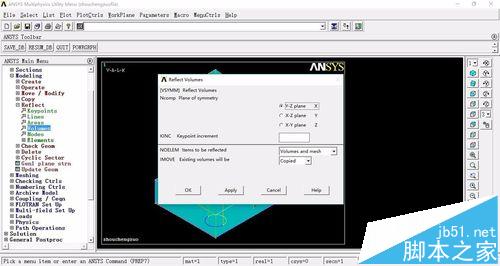

7、Menu>Preprocessor>modleing>reflect>volumes，pick all然后選擇Y方X向，接著點擊OK就完成了，最后布爾合并在一塊就好了。
