一般情況下，我們很難在曲面上直接繪制曲線，因為曲面上的點不好選擇，這里主要介紹在UG NX軟件中通過平面上的曲線利用投影的方法在曲面上生成的技巧。

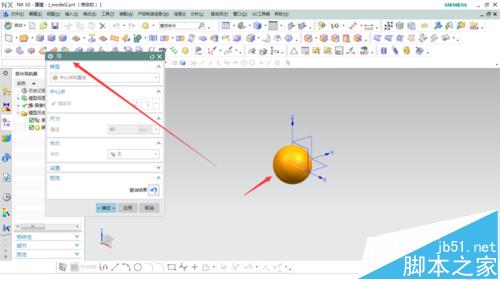

1、在建模模塊下，直接使用球命令，指定球體直徑和中心點，生成一個球形實體。

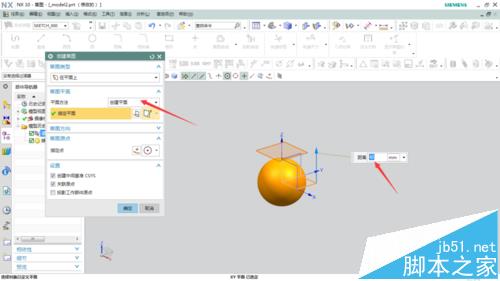

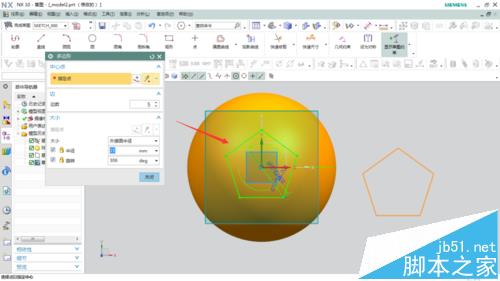

2、然后新建一個基準草圖平面，繪制一個草圖形狀，我這里繪制的一個多邊形

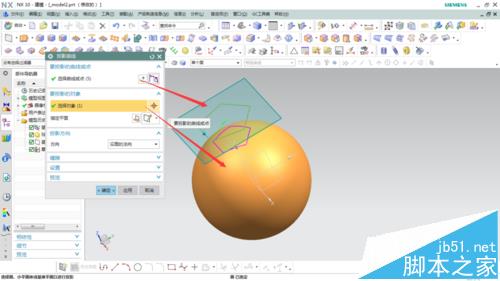

3、完成草圖后，點擊插入/派生曲線/投影，選擇草圖曲線為投影曲線，選擇球體為放置面，將多邊形投影到球面上。

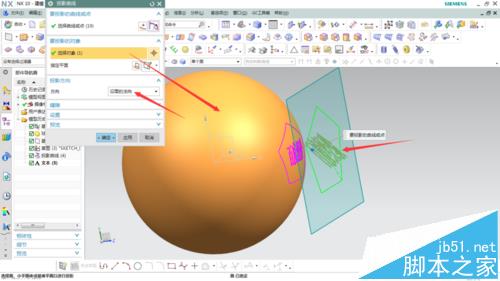

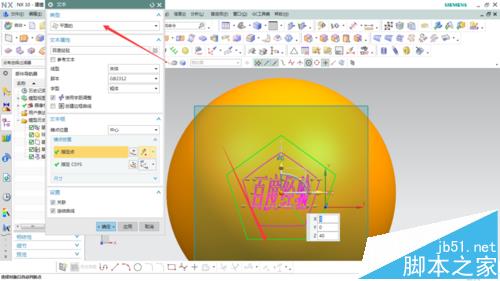

4、隨意和基準平面成一定角度繪制一個曲線文本，再次選擇投影命令，選取文本投影到球面上，效果如圖。

注意事項：

注意投影曲線的方向一般使用的是面的法向，這樣生成的投影才不會傾斜。
