UG橋接曲線和填充曲面命令該怎么使用?

2020-07-18 15:42:26
字體:
來源:轉載
供稿:網友

我們在設計過程中,經常需要進行一些反復的修整,有時前面的工序已經做了很多,返回修改時又會對其中的一些特征造成沖突,在UG NX中使用橋接曲線和填充曲面功能對我們的幫助很大。

1、先進入草圖,隨意繪制一條不封閉的樣條曲線,大概調整順滑,再使用鏡像命令,將樣條線鏡像到另一側。

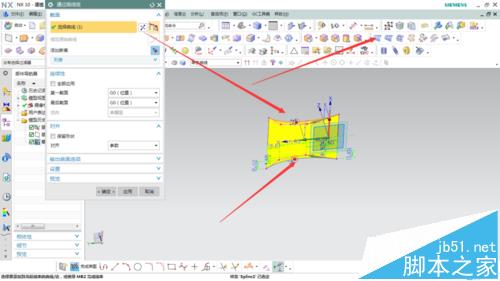

2、點擊插入/網格曲面/通過曲線組,選中兩條樣條線,確定后生成一個片體特征。

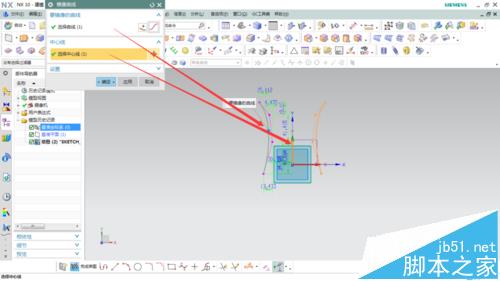

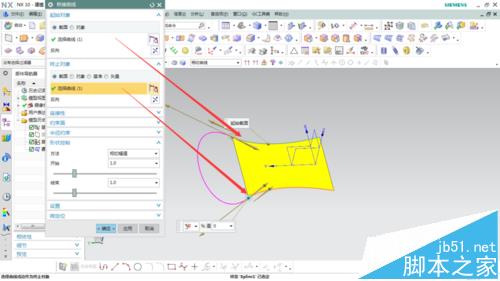

3、接著點擊插入/派生曲線/橋接曲線,選擇需要橋接的第一條曲線為起始對象,選擇另一條為終止對象,生成如圖所示的連接曲線。

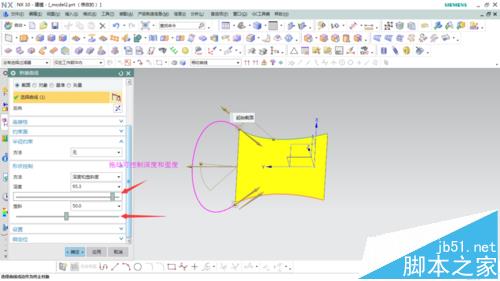

4、通過調整半徑或形狀控制,可以改變橋接曲線的深度和斜度,具體操作如圖所示

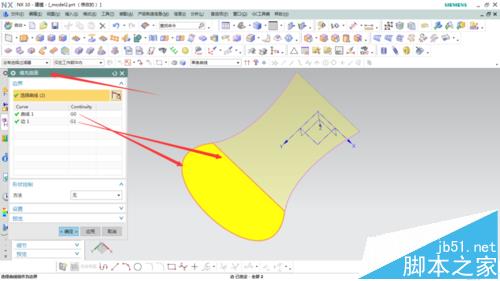

5、最后選擇插入/曲面/填充曲面命令,選擇空位的曲線進行填充,完成后效果如圖

注意事項:

注意生成曲面時,選擇曲線的方向保持一致。
