在網上看見有人問在UG NX軟件中如何繪制變螺距螺桿，于是做了這篇經驗，其實在UG NX軟件中，不像其它軟件那么有針對性，但造型方面是多樣化的。想研究透徹還是有一定的難度，這里簡單講一下如何去繪制變螺距螺桿。

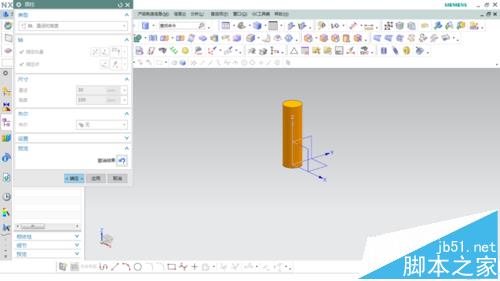

1、先創建一個圓柱體模型，使用圓柱體命令或拉伸命令。

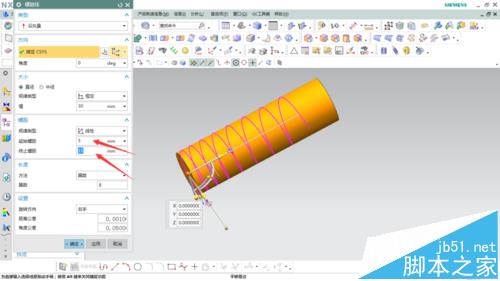

2、選擇插入/曲線/螺旋線，螺距選擇為線性，輸入起始和終止螺距，選擇起點偏移10毫米，直徑與圓柱體一致。

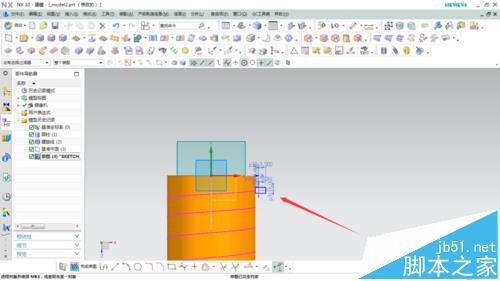

3、選擇螺旋線端點新建基準面繪制截面草圖，我這里繪制的一個長方形。

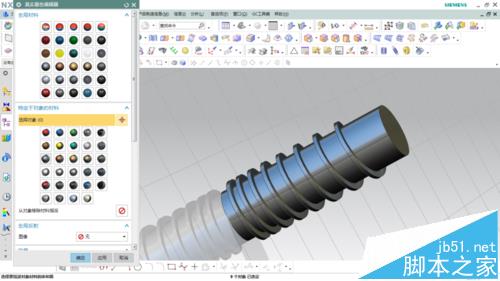

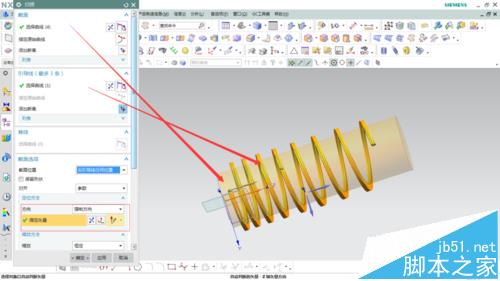

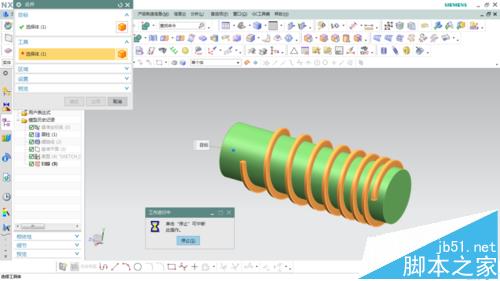

4、選擇掃掠命令，選取草圖為截面線，螺旋線為引導線，選擇固定方向掃掠，生成變螺距螺桿特征，求和后進行材料著色，效果如圖。

注意事項：

注意掃掠時要選擇固定方向，否則截面會隨螺旋線扭轉。
