UG NX軟件中直接有創建圓柱彈簧的模塊，但在該軟件中繪制方形彈簧還是比較麻煩，這里主要講解在該軟件中創建方形彈簧的一些技巧。

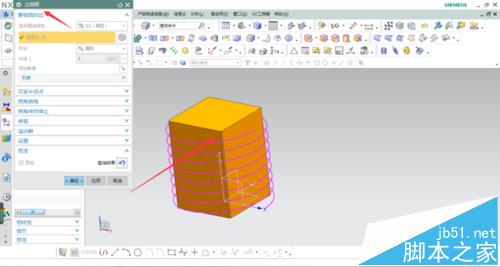

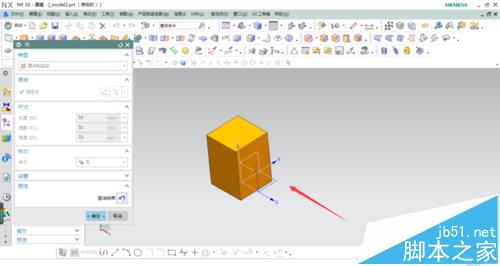

1、首先創建一個長方體模型，尺寸就是我們要創建彈簧的直徑做長度和寬度，高度可以稍微高一點。將周邊倒一點小圓角。

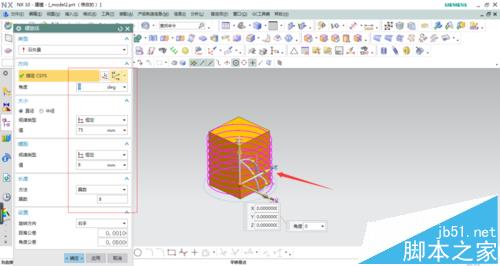

2、選擇插入曲線/螺旋線，直徑要求超過長方體的對角線長度，矢量方向為高度方向，尺寸為彈簧的高度尺寸。

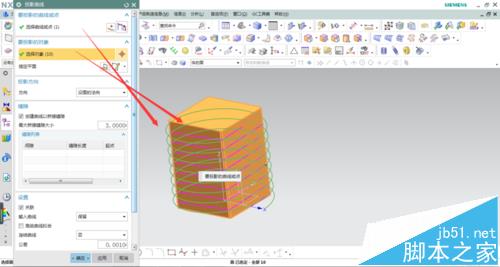

3、選擇插入/派生曲線/投影，將螺旋線投影到長方體上，完成后隱藏實體和螺旋線。

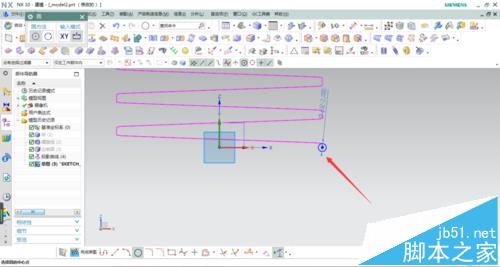

4、選擇旋轉線端點為草圖截面點，繪制一個圓，完成后退出草圖。

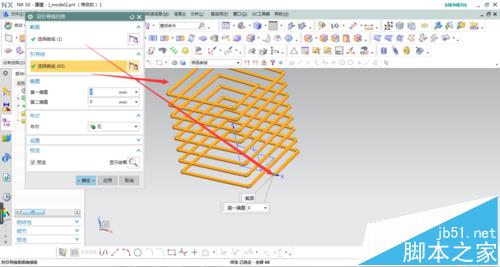

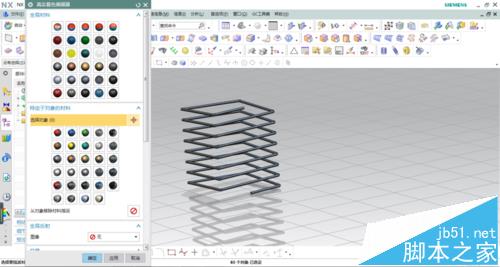

5、選擇插入/掃掠/沿導線掃掠，選取圓為截面線，投影線為引導線，生成彈簧。最后真實著色，方形彈簧效果如圖。

注意事項：

注意長方體的周邊先倒圓角再投影，不然線段無法連續。
