568B網線怎么做?568B網線接法全程圖解

2020-03-08 22:31:37
字體:
供稿:網友

568B國際標準是最常用的網線接法標準,下面就跟著我來做根最好用的網線吧,全程有詳細圖文的哦。

1、準備好工具,雙絞線一根大約1.5M就行,水晶頭兩個,網線鉗一把。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

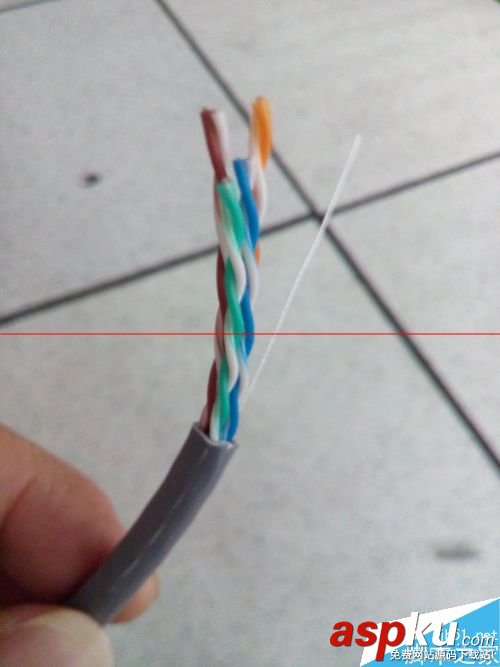

2、將網線一端的外皮去掉大約2cm,方法是把網線放到剝線刀口那里,適當?shù)挠昧πD(zhuǎn)一圈。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

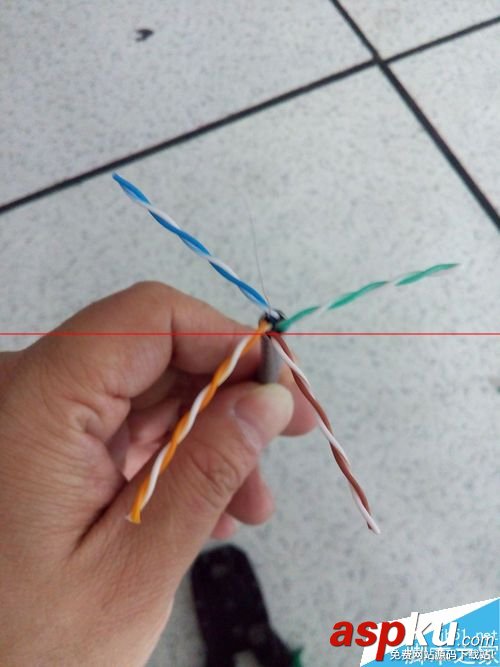

3、將網線的4組雙絞線分開。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

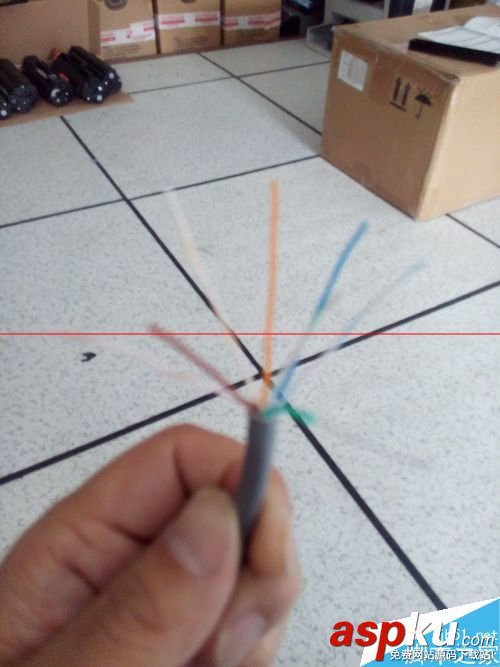

4、然后將每根網線分開,并且盡量扯直。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

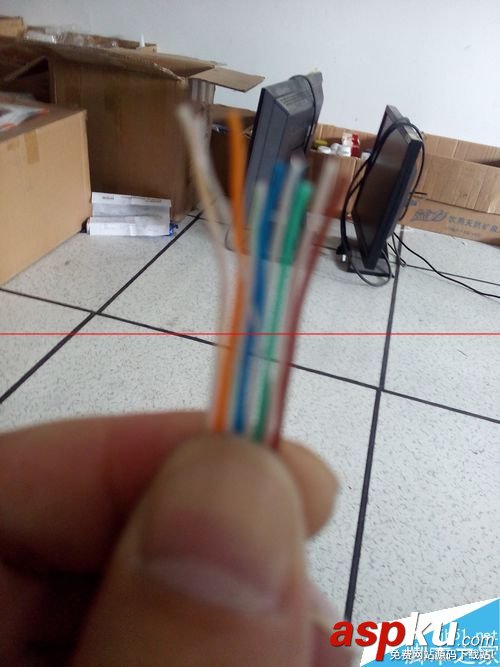

5、將雙絞線按照568B接法,緊密排列在一起,并且要求末端到中端很直,頂端因?yàn)楹竺嬉舻簦詮濣c(diǎn)無防。568B接法是:白橙、橙、白綠、藍、白藍、綠、白棕、棕。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

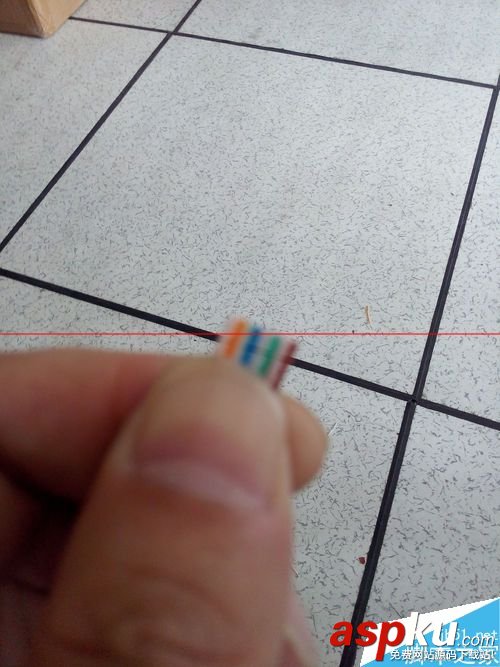

6、將網線在適當?shù)奈恢眉魯啵蠹s留1cm網線的位置剪斷,這里要注意一下,留短了,網線8根芯被水晶頭的銅片壓不到,留長了壓不到表皮,就空易斷。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

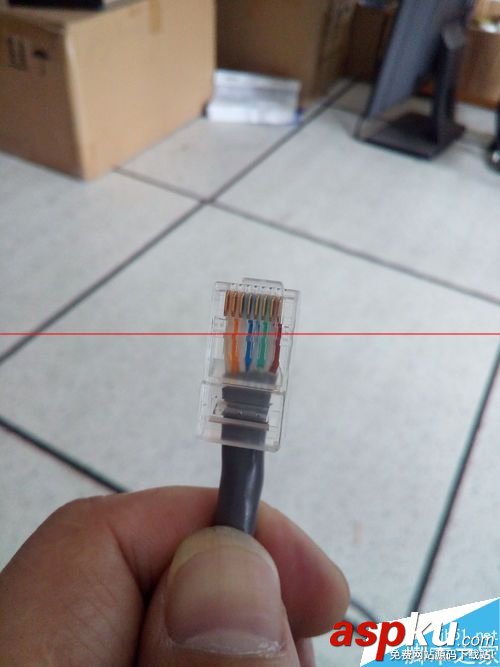

7、將網線插進水晶頭,插的時候,注意有銅片的方向向上。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

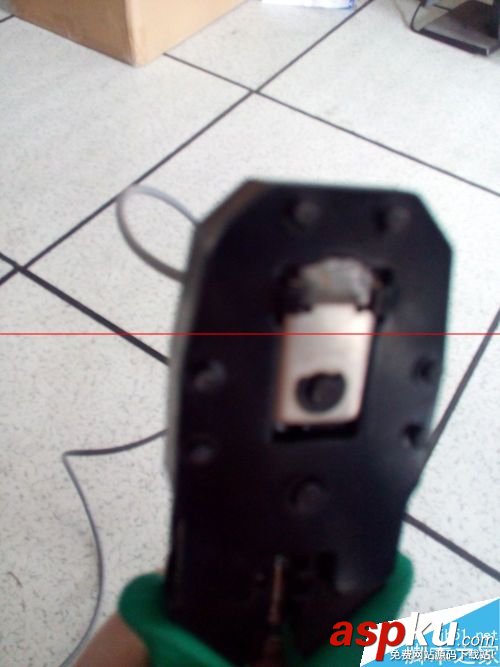

8、然后用網線鉗用力的壓好水晶頭。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

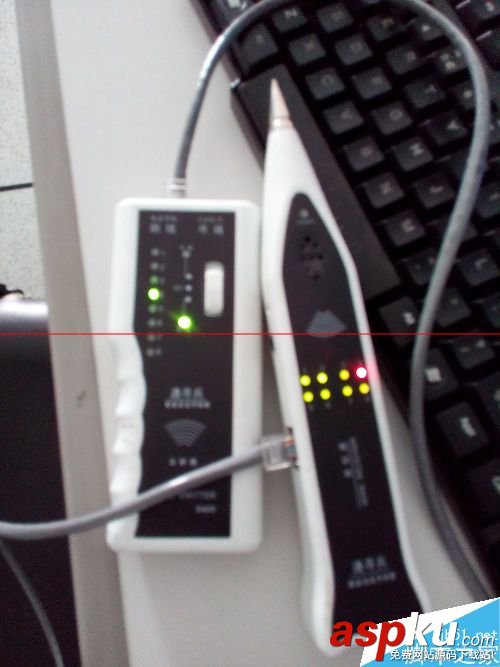

9、另一端也按照上面八步做好水晶頭,然后我們用測線儀來測試一下吧,OK,請看下圖,8根燈全亮,也無錯序。

網線568b接法,網線水晶頭接法圖解,網線插座接法圖解

注意事項:568A接法和568B接法只有一點不同,就是把12和36線序?qū)φ{(diào)一下就行了。
