有時交換機和交換機，交換機和路由器之間的端口速率，不能滿足實際的速率，就需要將兩個以上的端口綁在一起，實現均很負載，這就需要聚合口配置，下面通過模擬軟件進行實驗。

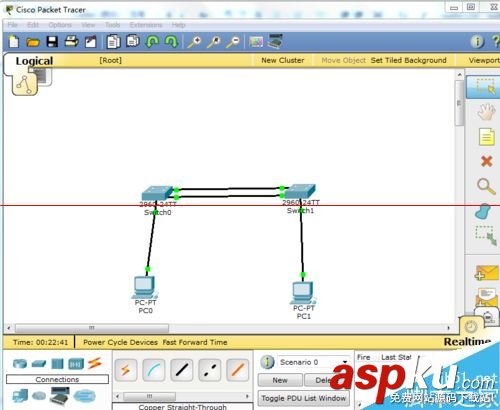

1、打開cisco模擬器---選擇交換機s2960、直連線、服務器像如圖連接起來。

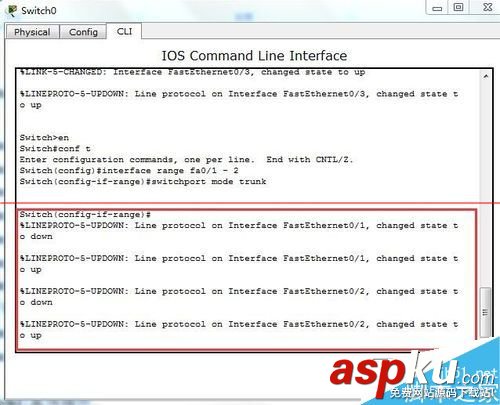

2、選擇交換機switch0進行配置----進入特權模式，將fa0/1和fa0/2端口模式配置成trunk。

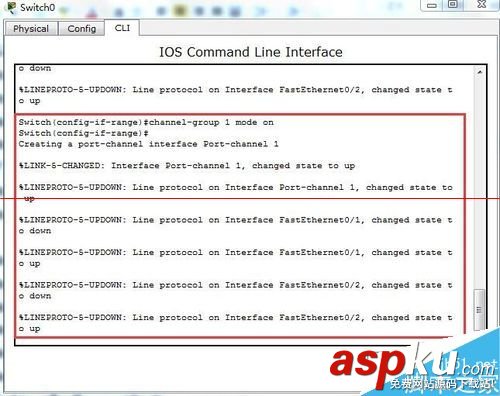

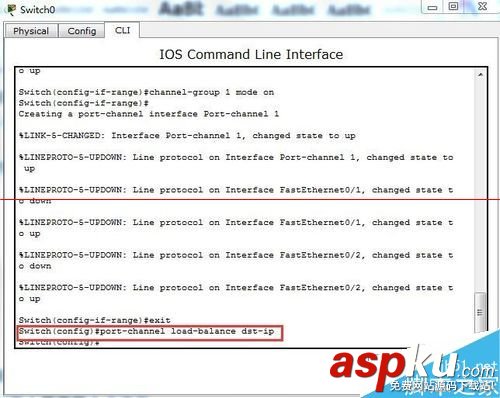

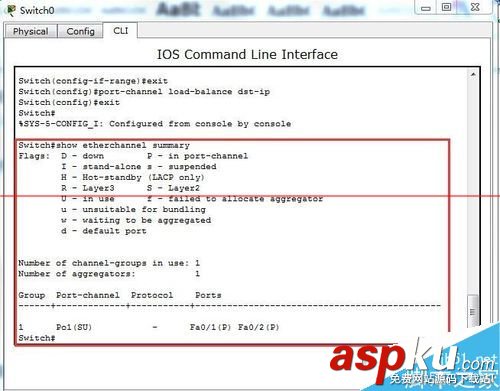

3、將fa0/1和fa0/2加入鏈路組1并開啟----按照目標主機地址IP數據分發來實現負荷平衡----通過show  etherchannel summary來查看聚合口配置情況。

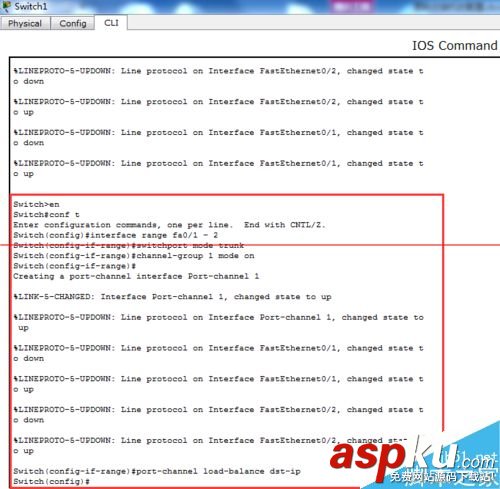

4、按照交換機switch0的配置，配置switch1----可以看到剛才block的端口變綠，表示已經開通。

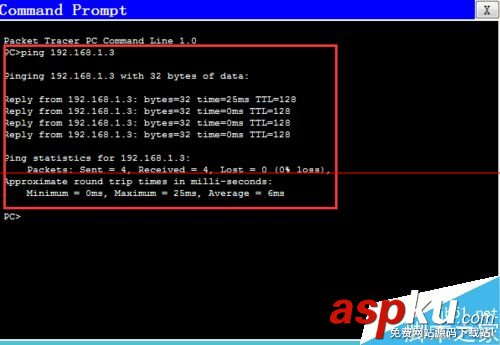

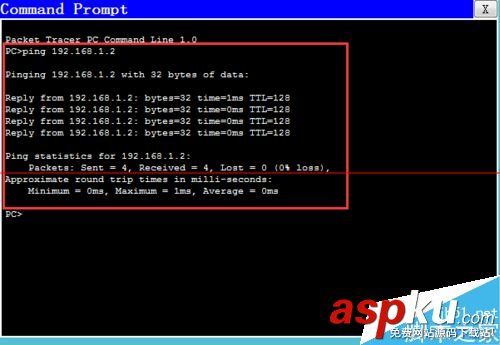

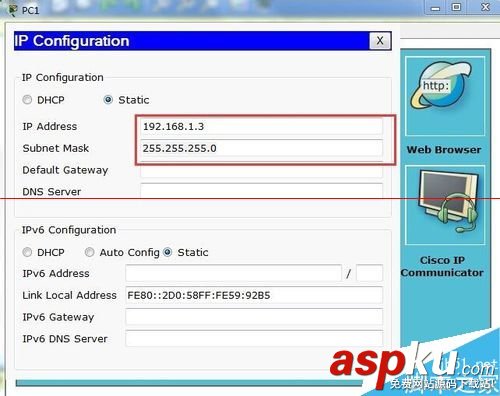

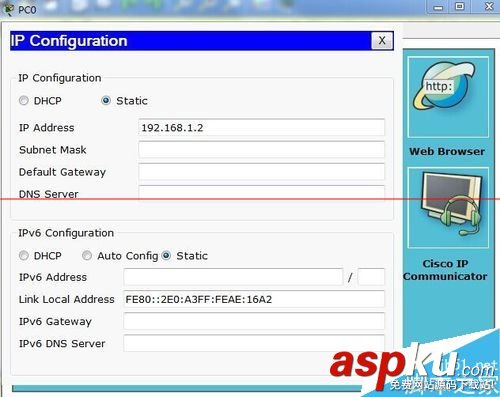

5、將pc0 IP配置為192.168.1.2子網掩碼為255.255.255.0，pc1 IP配置為192.168.1.3子網掩碼為255.255.255.0---pc0 ping pc1，pc1 ping pc0都可以ping通，即完成聚合口的配置。

注意事項：

1、端口變成聚合口，端口必須是連續的。

2、端口兩個以上最多為四個端口。

3、端口的模式必須相同且通訊速率也必須一致。
