什么是Unifi Switch交換機？Unifi Switch交換機怎么配置vlan及trunk口?下面小編收集整理的Unifi Switch交換機配置vlan及trunk口，大家可以參考下！

工具/原料

UniFi Controller 控制器

電腦+瀏覽器

Unifi Switch交換機

ER3路由器

Unifi套件

方法/步驟

網絡拓撲

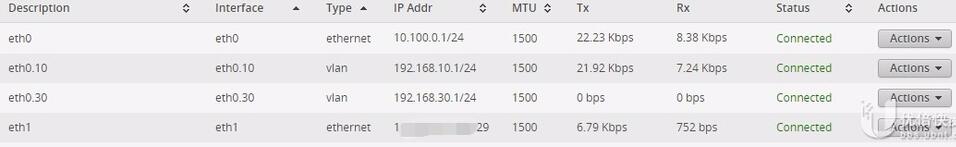

在ER3路由器上面新建兩個vlan，vlan10，vlan30US交換機上面也創建2個vlan，vlan10，vlan30將UAP-PRO劃到vlan10中，創建SSDI:us-test，劃分vlan30電腦使用路由器eth0dhcp服務器分配的IP地址：10.100.0.0/24網段ER3路由器配置新建vlan接口

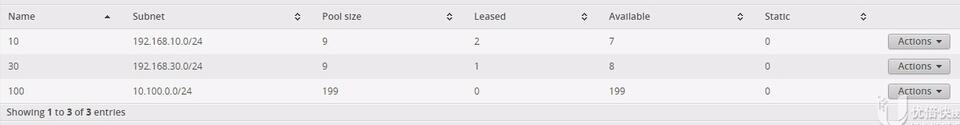

創建dhcp

路由器其它網絡配置這里不做過多描述

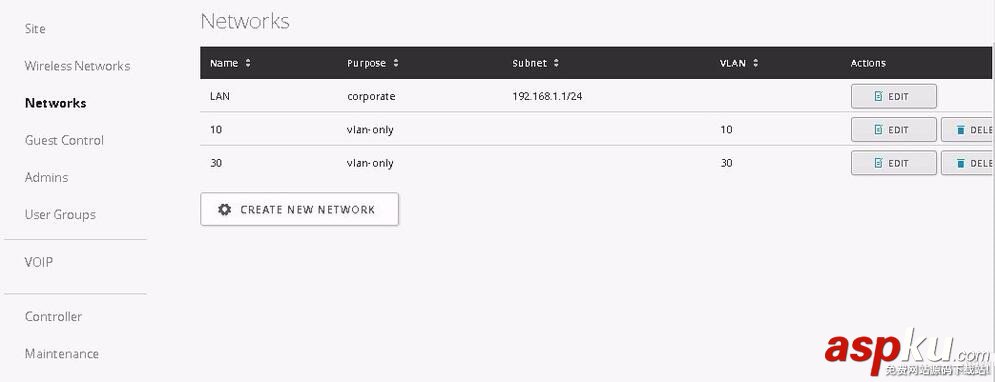

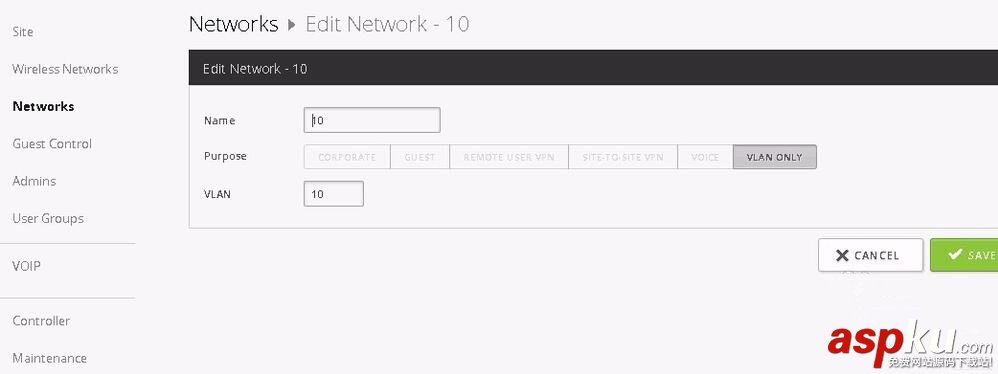

US交換機配置新建vlan10，vlan30該vlan是在控制器的網絡里面創建的

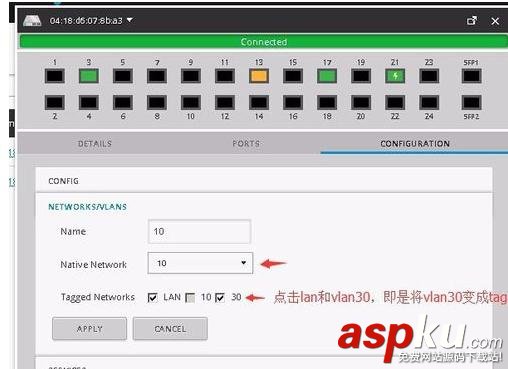

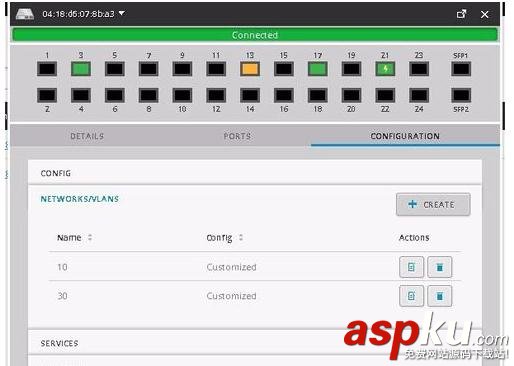

新建vlan后，在US交換機配置中點擊網絡/vlans配置，新建10和30，分別將vlan10和vlan30勾選變成tag標記的vlan

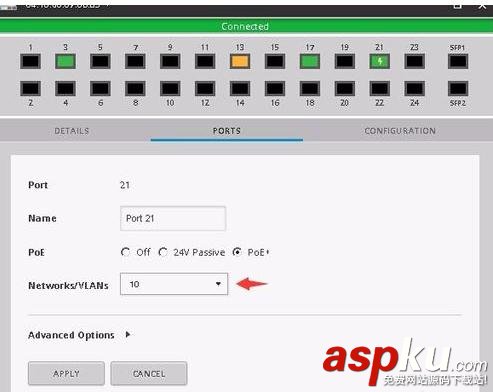

將與AP相連的口21口劃到vlan10中

ap獲得了vlan10的網段地址

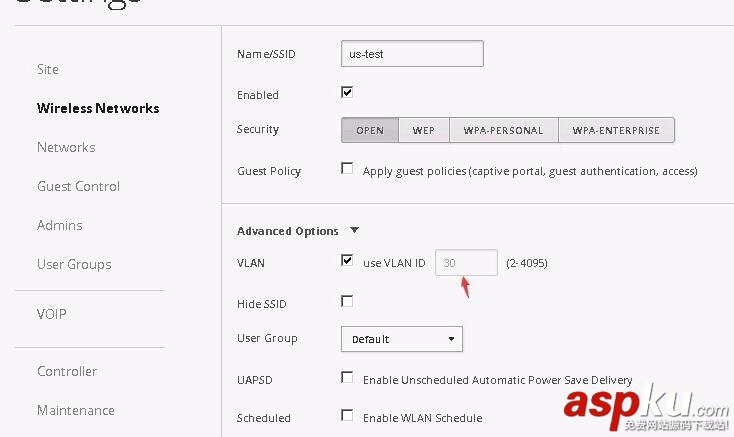

配置無線網絡，創建ssid：us-test,劃分到vlan30中，使得連接無線的用戶終端獲得vlan30的地址

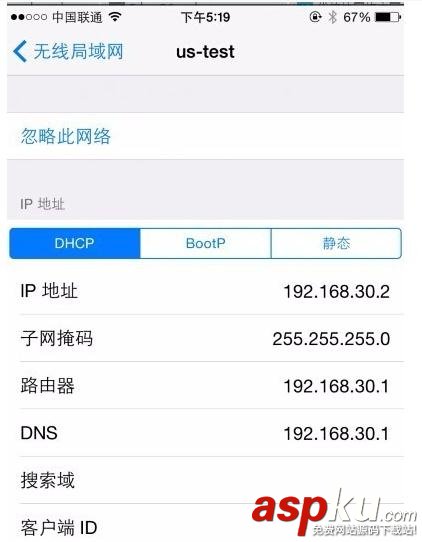

此時手機連接ssid：us-test就會獲得vlan30網段的地址，并且可以正常訪問互聯網
