H3C S1224是H3C公司自主開發的全千兆無管理以太網交換產品，提供了24個10/100/1000M以太網端口，所有端口均支持全線速無阻塞交換以及MDI/MDIX自適應功能，外形采用13英寸鐵殼設計。下面就為大家分享了H3C S1224系列交換機快速入門手冊，希望對大家有幫助！

產品簡介

前面板

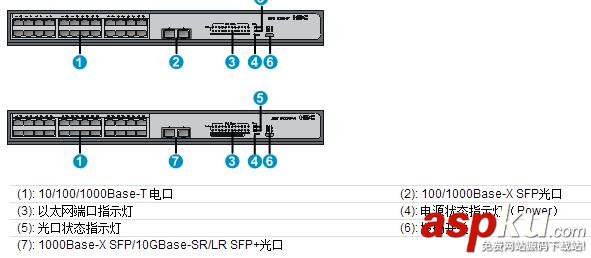

下面依次為S1224F、S1224P-X設備的前面板示意圖。

(1): 10/100/1000Base-T 電口

(2): 100/1000Base-X SFP光口

(3): 以太網端口指示燈

(4): 電源狀態指示燈（Power）

(5): 光口狀態指示燈

(6): 撥碼開關

(7): 1000Base-X SFP/10GBase-SR/LR SFP+光口

說明-12

撥碼開關用來切換交換機的功能，具有三個檔位：

l “標準交換”：開啟流量控制、downshift功能；

l “網絡克隆”：關閉流量控制功能、開啟downshift功能；

l “匯聚上聯”：開啟流量控制、downshift、兩個Uplink端口的聚合功能。

后面板

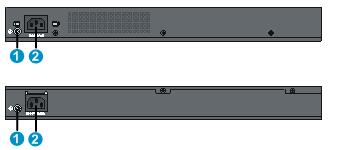

下面依次為S1224F、S1224P-X設備的后面板示意圖。

(1): 接地螺釘

(2): 交流電源接口

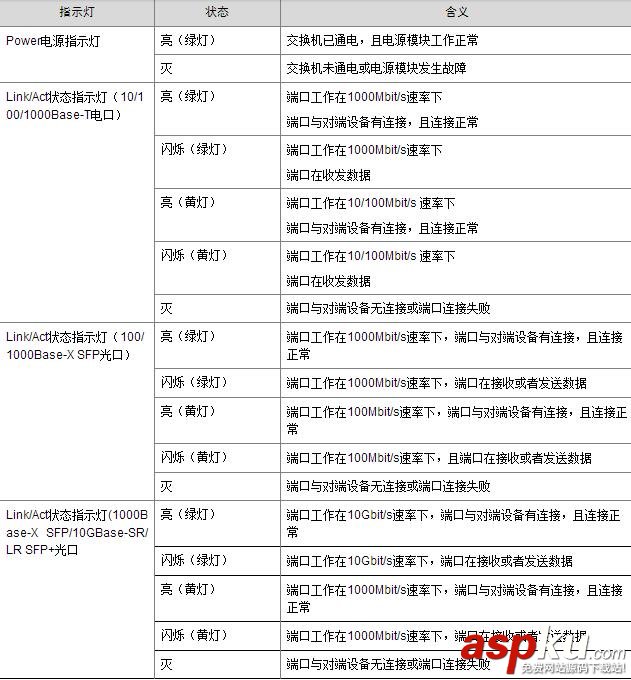

指示燈說明

安裝設備

交換機既可以安裝在19英寸標準機柜上，也可以直接放置在工作臺上。

為避免使用不當造成設備損壞或對人身的傷害，請遵從以下的注意事項：

l 請不要將交換機放在水邊或潮濕的地方，并防止水或濕氣進入交換機機殼；

l 請保證交換機工作環境的清潔，過多的灰塵會造成靜電吸附，不但會影響設備壽命，而且容易造成通信故障；

l 請保持交換機通氣孔暢通，請勿堆砌放置；

l 請確保交換機在一個正確、穩定的電壓下工作；

l 在使用交換機前，請務必通過交換機后面板的接地端子可靠接地；

l 在清潔交換機前，應先將交換機電源插頭拔出。請不要用濕潤的布料擦拭交換機，也不要使用液體清洗交換機；

l 在交換機工作時請不要打開機殼。即使在不帶電的情況下，也不要隨意打開交換機機殼。

說明-12

此為A級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對其干擾采取切實可行的措施。

安裝到19英寸標準機柜

安裝過程如下（以S1224F為例進行介紹）：

步驟1 檢查機柜的接地與穩定性。

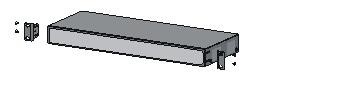

步驟2 用螺釘將安裝掛耳固定在交換機前面板兩側。

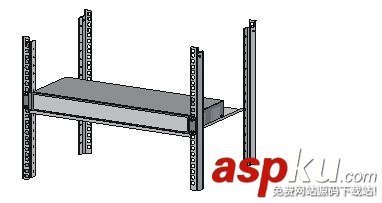

步驟3 將交換機放置在機柜的一個托架上，沿機柜導槽移動交換機至合適位置。

步驟4 用螺釘將安裝掛耳固定在機柜兩端的固定導槽上，確保交換機穩定地安裝在機柜槽位的托架上。

說明-12

設備的掛耳并不用來承重，它只起固定作用。安裝設備于機柜時，設備機箱的下邊要有托架（固定在機柜上）來支撐設備。

安裝交換機到工作臺

您也可以直接將交換機放置在干凈、穩固、接地良好的工作臺上。安裝過程如下：

步驟1 小心地將交換機倒置。用軟布清潔交換機機箱底板上的凹槽，確保沒有油污或灰塵吸附。

步驟2 撕掉隨機附帶的腳墊表面的粘貼紙，將腳墊粘貼到交換機機箱底板上的凹槽內。

步驟3 小心將交換機正置，放在工作臺上。

連接線纜

連接電源線

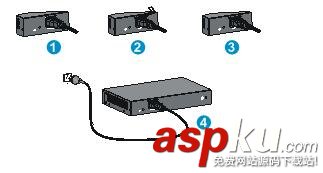

步驟1 將隨機附帶的電源線的一端準確到位地插入到設備的交流電源插孔上。

步驟2 安裝電源線卡鉤。

步驟3 用電源線卡鉤固定好電源線，防止電源線脫落。

步驟4 將電源線的另一端連接到外部的交流電源插座上。

S1224P-X電源線連接圖

S1224F電源線連接圖

安裝SFP/SFP+光模塊并連接光纖

注意-12

l 安裝SFP/SFP+光模塊時，請勿觸碰SFP/SFP+光模塊的金手指部分；

l 建議用戶在連接光纖前，不要將SFP/SFP+光模塊的防塵塞拔出；

l 建議用戶不要將已插有光纖的SFP/SFP+光模塊直接插入插槽，請拔出光纖后再進行安裝。

步驟1 佩戴防靜電手腕，確保防靜電手腕與皮膚良好接觸并可靠接地。

步驟2 將SFP/SFP+光模塊的拉手向上垂直翻起，用手捏住光模塊兩側，沿水平方向將光模塊輕推入插槽，直至光模塊與插槽緊密接觸。

安裝SFP/SFP+光模塊示意圖

步驟3 去掉光纖的LC連接器的防塵帽以及SFP/SFP+光模塊的防塵塞。

步驟4 將光纖的LC連接器連接到SFP/SFP+光模塊。

連接光纖示意圖

說明-12

l 對于S1224F，為保證鏈路正常工作，S1224F及與其對接的設備的光口都需要設置為自協商工作模式；

l 當S1224P-X的光口與對端設備的光口都采用千兆光模塊連接時，S1224P-X的光口的工作模式為強制模式，為保證鏈路正常工作，對端設備的光口也需要設置為強制模式。

技術規格

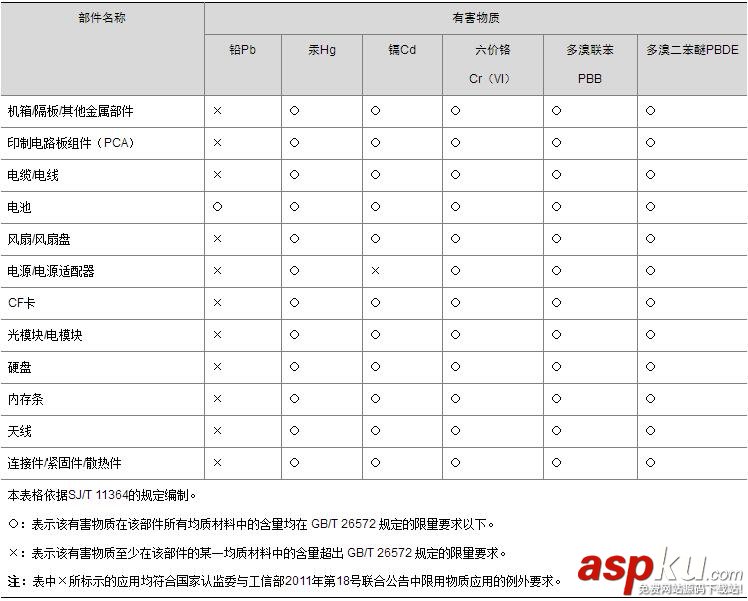

附錄：產品中有害物質清單全集
