物聯網技術開創了一個智慧城市的新時代，從智能攝像頭到部署各種傳感器，以此對城市各種數據進行收集，并經云端AI技術處理后，有助于提高對交通和街道等城市公共管理能力；物聯網的發展也為智能家居帶來了新的玩法，智能機器人,智能冰箱，智能電視等相繼推出，智能家居離我們越來越近。下面帶大家用Python通過HTTP協議做一個廉價的溫濕度報警系統。
物聯網應用需要檢測設備和處理設備，我們選用TPYBoard v102作為中心處理設備。為了方便我選擇用無線傳輸，選了TPYBoard v202（ESP8266模塊）用wifi來往云端傳輸數據，檢測設備我們用一個比較簡單的溫濕度檢測模塊-DHT11溫濕度傳感器，顯示設備我們就用廉價的顯示屏-5110液晶顯示屏，這些是主要的設備，在某寶上都能買得到，通過這些我們就可以做到網上看數據，現實看數據了，了解當前的溫度和濕度了。
一、 實驗器材
1.TPYBoard v102 1塊
2.TPYBoard v202 1塊
3.LCD5110顯示屏 1塊
4.DHT11溫濕度傳感器 1個
5.安卓數據線 2條
6.面包板 1塊
7.杜邦線 若干
二、實驗步驟
1.用TPYBoard v102連接DHT11溫濕度傳感器采集溫濕度信息；
2.將采集到的溫濕度信息顯示在LCD5110上；
3.將采集到的溫濕度信息通過TPYBoard v102發送給TPYBoard v202；
4.通過TPYBoard v202 將串口的數據讀取出來，同時傳到服務器上
5.通過網頁的形式顯示采集到的實時溫濕度
三、實驗方法
1. LCD 5110顯示屏說明
LCD5110是一款84×48 的點陣LCD，可以顯示4 行漢字。采用串行接口與主處理器進行通信，支持多種串行通信協議（如AVR 單片機的SPI等），傳輸速率高達4Mbps，可全速寫入顯示數據。

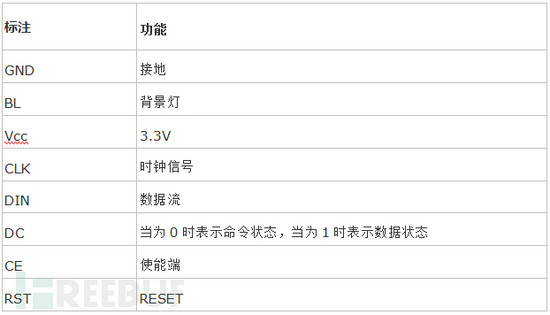

LCD5110 顯示屏共有8個引腳，不同的板子可能標注的英文略有不同，具體參照如下：
2 . DHT11溫濕度說明
DHT11是一款有已校準數字信號輸出的溫濕度傳感器。 精度濕度+-5%RH， 溫度+-2℃，量程濕度20-90%RH， 溫度0~50℃。

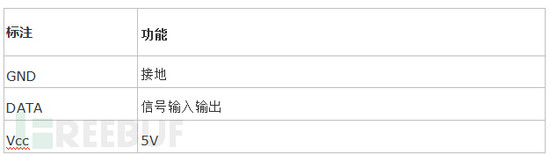

DHT11溫濕度共有3個引腳-VCC,DATA,GND。
四、接線方式
1 . 針腳對應圖
DHT11溫濕度傳感器和LCD5110顯示屏的使用方法上面都介紹過了，接下來，就要動手和我們的TPYBoard v102 接起來了。

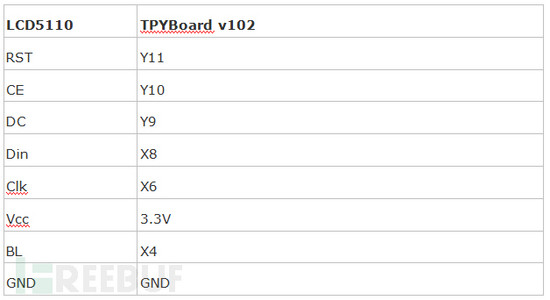

TPYBoard v102連接LCD5110顯示屏
TPYBoard v102連接DHT11溫濕度傳感器

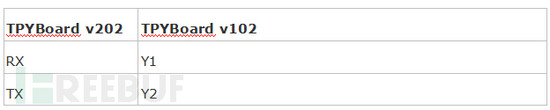

TPYBoard v102連接TPYBoard v202

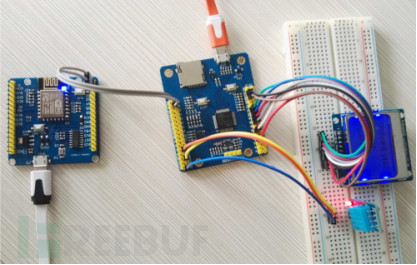

2. 實物連接圖
五、源代碼

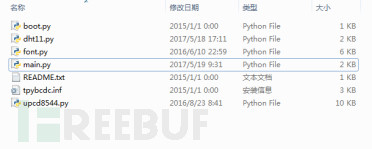

TPYBoard v102 源代碼
main.py 如下:
#main.pyimport pybimport upcd8544from machine import SPI,Pinfrom dht11 import DHT11def main(lcd_5110,dht,uart6):data_=dht.read_data()lcd_5110.lcd_write_string(' ',0,1)#添加一個分隔行l(wèi)cd_5110.lcd_write_string('Temp:'+str(data_[0]),2,2)lcd_5110.lcd_write_string(' ',0,3)lcd_5110.lcd_write_string(' Hum:'+str(data_[1]),2,4)uart6.write(str(data_[0])+','+str(data_[1]))#通過串口將數據發送給v202if __name__ == '__main__':#init UARTu6=pyb.UART(6,115200)#init DHT11dht=DHT11('X12')#init LCD5110SPI = pyb.SPI(1)RST = pyb.Pin('Y11')CE = pyb.Pin('Y10')DC = pyb.Pin('Y9')LIGHT = pyb.Pin('X4')#DIN=>X8-MOSI/CLK=>X6-SCK#DIN =>SPI(1).MOSI 'X8' data flow (Master out, Slave in)#CLK =>SPI(1).SCK 'X6' SPI clocklcd_5110 = upcd8544.PCD8544(SPI, RST, CE, DC, LIGHT)lcd_5110.lcd_write_string('TPYBoard v102',1,0)while True:main(lcd_5110,dht,u6) pyb.delay(2000)TPYBoard v202 源代碼
main.py 如下：
import machineimport networkimport socketfrom machine import Pinfrom machine import UARTimport timeu2=UART(0,115200)#串口初始化led = Pin(2, Pin.OUT).value(1)#板載小藍燈 默認關閉def http_get(temp,hum):url='http://www.tpyboard.com/esp8266/SensorTest.php?t='+temp+'&h='+hum+''_, _, host, path = url.split('/', 3)addr = socket.getaddrinfo(host, 80)[0][-1]s = socket.socket()s.connect(addr)s.send(bytes('GET /%s HTTP/1.0/r/nHost: %s/r/n/r/n' % (path, host), 'utf8'))while True:data = s.recv(50)if data:recive=str(data, 'utf8').upper()#print(str(data, 'utf8'), end='')if(recive.find('YES')>-1):print('Send Data OK')else:breaks.close()def do_connect():wlan = network.WLAN(network.STA_IF)wlan.active(True)if not wlan.isconnected():print('connecting to network...')wlan.connect( 'ssid', 'pwd')while not wlan.isconnected():passprint('network config:', wlan.ifconfig())do_connect()led = Pin(2, Pin.OUT).value(0)#連接wifi成功 點亮LEDwhile 1:data_=u2.readall()if data_!=None:data_=data_.decode('utf8')#數組轉成字符串data_a=data_.split(',')#分割temp_=str(data_a[0])#溫度hum_=str(data_a[1])#濕度http_get(temp_,hum_)#發送給服務器 time.sleep(2)服務器源碼
SensorData.php 文件內容如下:<!DOCTYPE html><html><head><meta charset="utf-8"><title>溫濕度傳感器實驗</title><script type="text/javascript">var t;var te_html_str="N/A";function timedCount(){<?php$myfile = fopen("sensor.txt", "r");$txt =fread($myfile,filesize("sensor.txt"));fclose($myfile);if($txt!=""){echo "te_html_str='".$txt."';";}?>document.getElementById('test').innerHTML=te_html_str;t=setTimeout("javascript:location=location;",1000)}</script></head><body onload="timedCount()"><center><div style="margin-top:80px"><h2>TPYBoardV202_溫濕度傳感器實驗</h2><div id="test"></div></div></center></body></html>SensorTest.php 文件內容如下：<?php$time_="獲取時間:".date('Y-m-d H:i:s');$data_="傳感器數據:Sensor Error!";$state_="No";if(is_array($_GET)&&count($_GET)>1){$data_="";//獲取溫度if(isset($_GET["t"])){$para=$_GET["t"];$data_.="傳感器數據:溫度:".$para." ℃ - ";}//獲取濕度if(isset($_GET["h"])){$para=$_GET["h"];$data_.="濕度:".$para." % ";$state_="Yes";}}$myfile = fopen("sensor.txt", "w");$txt = $time_."<br /><br />".$data_;fwrite($myfile, $txt);fclose($myfile);echo $state_;?>六、效果圖
1. 實物效果圖

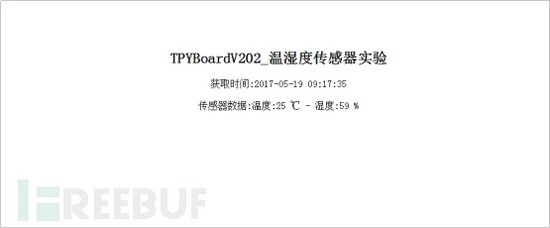

2. 網頁效果圖
總結
以上所述是小編給大家介紹的Python做智能家居溫濕度報警系統，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對VEVB武林網網站的支持！
