什么是Drawable
首先Drawable是一個抽象類，表示的是可以在Canvas中繪制的圖像，常被用作一個view的背景，有多種實現類完成不同的功能。其次Drawable大致可以分為這幾類：圖片、由顏色構成的圖像。一般用xml中進行定義。

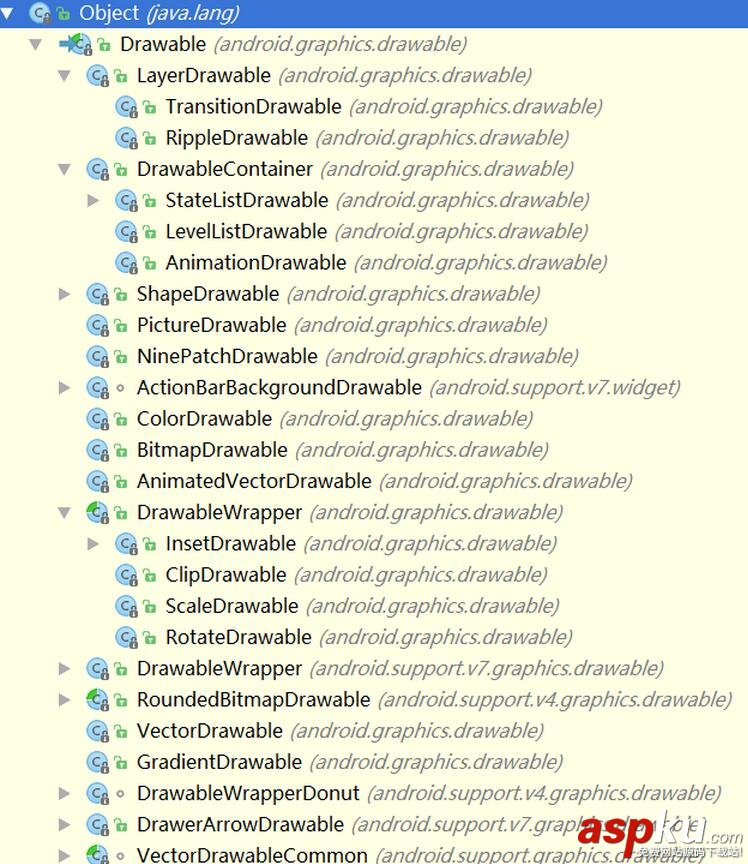

Drawable的繼承體系

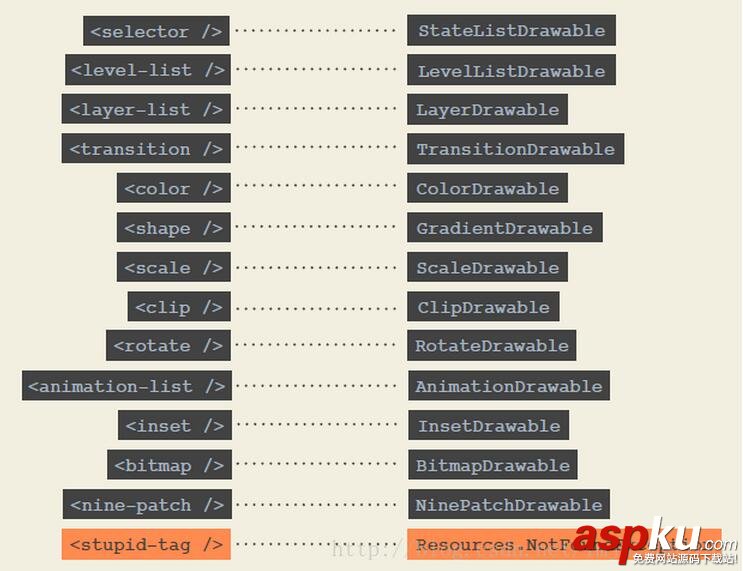

Drawable的實現類及標簽
Drawable
內部寬高的獲取
getIntrinsicHeight、getIntrinsicWidth
- 當Drawable由圖片構成時方法返回的是圖片的寬高
- 當Drawable由顏色構成時則沒有寬高的概念，返回-1
各類Drawable及其用法
BitmapDrawable
用于顯示一張圖片，如下示例
<?xml version="1.0" encoding="utf-8"?><bitmap xmlns:android="http://schemas.android.com/apk/res/android" android:antialias="true" android:dither="true" android:filter="true" android:gravity="top" android:src="@mipmap/girl" android:tileMode="repeat" />
常用屬性
android:antialias 是否開啟抗鋸齒
android:dither 是否開啟防抖動
android:filter 是否開啟過濾效果
android:gravity 用于對圖片進行定位
android:src 圖片資源id
android:tileMode 平鋪模式，repeat、mirror、clamp三種
ColorDrawable
代表了單色可繪制區域，包裝了一種固定的顏色，在畫布上繪制一塊單色的區域。
示例：
<?xml version="1.0" encoding="utf-8"?><color xmlns:android="http://schemas.android.com/apk/res/android" android:color="@color/colorAccent"></color>
還可以用代碼創建
ColorDrawable drawable = new ColorDrawable(int color); //傳入一個color的integer值
NinePatchDrawable
即9-patch圖，可以根據內容進行自由縮放寬高而不失真
示例：
<?xml version="1.0" encoding="utf-8"?><nine-patch xmlns:android="http://schemas.android.com/apk/res/android" android:dither="true" android:filter="true" android:src="@color/colorAccent"></nine-patch>
用draw9patch設定縮放區域

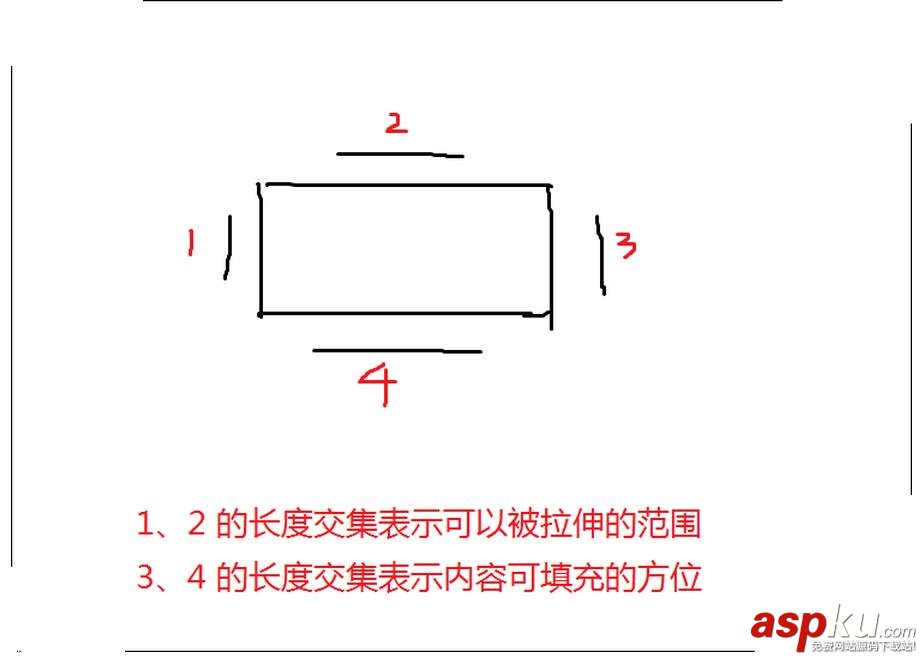

圖中1、2方向表示在draw9patch中繪制黑線，黑線長度交集為可拉伸的范圍
圖中3、4方向黑線長度交集表示內容可以填充的區域
ShapeDrawable
通過顏色來構造圖形，既可以為純色圖形，也可以為具有漸變效果的圖形。能構成的圖形有rectangle、oval、ring、line
具有漸變效果的圓示例:
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" android:shape="oval"> <gradient android:angle="45" android:centerColor="@color/colorAccent" android:centerX="50%" android:centerY="50%" android:endColor="@color/colorPrimary" android:gradientRadius="150dp" android:startColor="@color/colorPrimaryDark" android:type="sweep" /> <size android:width="260dp" android:height="260dp" /></shape>
注意：1、Android:angle值必須為45的倍數 2、oval用于繪制橢圓，當size的寬高相等時繪制成圓
圓環示例:
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" android:innerRadius="100dp" android:shape="ring" android:thickness="10dp" android:useLevel="false" > <stroke android:width="10dp" android:color="@color/colorAccent" /></shape>
注：
1、android:useLevel設置為false，否則無法顯示理想效果
2、innerRadius為圓環內半徑，innerRadiusRation為內半徑占圓環寬度的比率，兩者以innerRadius為主
3、thickness為圓環的寬度，thicknessRatio為此寬度占圓環寬度的比率，以thickness為主
常用屬性
- android:shape 要繪制的形狀，rectangle、oval、ring、line
- <stroke> 形狀的描邊，有如下屬性
- android:width 描邊的寬度
- android:color 描邊的顏色
- android:dashGap 繪制虛線的線寬
- android:dashWidth 繪制虛線的線段間隔 （要繪制虛線，后兩者均不能為0）
-<solid> 純色填充，android:color指定shape顏色
- <gradient> 漸變效果，與solid不可一起用，有如下屬性
- android:angle 漸變的角度，必須為45的倍數
- android:startColor 漸變的起始顏色
- android:centerColor 漸變的中間顏色
- android:endColor 漸變的結束顏色
- android:centerX 漸變的中心點橫坐標
- android:centerY 漸變的中心點縱坐標
- android:gradientRadius 漸變半徑
- android:type 漸變類型，linear（線性）、sweep（掃視）、radial（徑向）
- <corners> 表示矩形（rectangle）的四個角的角度，不適用于其他shape ，有如下屬性
- android:topLeftRadius、android:topRightRadius、android:bottomLeftRadius、android:bottomRightRadius 分別為設置左上角、右上角、左下角、右下角的角度
- android:radius 為四角設置相同角度，優先級低，會被其他四個屬性覆蓋
- <size> shape的寬高，對應著android:width、android:height
- shape默認無寬高，getIntrinsicHeight、getIntrinsicWidth返回-1
- 通過size可以設置其寬高，但作為view背景時任然會被拉伸或縮小為 view大小
- <padding> 設置容納shape的view的空白間距
StateListDrawable
可以看作是一個狀態選擇器，通過view不同的狀態選擇對應的item中的drawable顯示
示例：
<?xml version="1.0" encoding="utf-8"?><selector xmlns:android="http://schemas.android.com/apk/res/android"> <item android:drawable="@color/colorPrimaryDark" android:state_pressed="false"></item> <item android:drawable="@color/colorAccent" android:state_pressed="true"></item></selector>
常見狀態
android:state_pressed 當按住一個view時，按下的狀態
android:state_checked 當一個view被選中時，適用于CheckBox
android:state_selected 當一個view被選擇時
android:state_enabled 當一個view處于可用狀態
android:state_focused 當view獲取焦點
LayerDeawable
表示的是一種分層的的Drawable集合，類似于ps中的圖層的概念，將多個drawable放在不同的層上面形成一種疊加的效果
示例：
<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android"> <item android:drawable="@mipmap/night" /> <item android:drawable="@mipmap/photo6" android:gravity="center" /></layer-list>
注意事項：
1、layer-list可以包含多個item，每個item表示一個drawable，并且后添加的item會覆蓋到之前添加的item上面
2、默認情況下，layer-list所有的drawable都會縮放至view大大小，通過設施android:gravity可以調節縮放的效果
3、可以設置上下左右偏移量，android:top、android:bottom、android:left、android:right
LevelListDrawable
表示一個drawable集合，集合中的每一個Drawable都有一個等級（level），通過設置不同的等級，可以使LevelListDrawable切換至不同的Drawable。等級范圍在0~10000之間， android:maxLevel設置最大level， android:minLevel設置最小level
示例：
<?xml version="1.0" encoding="utf-8"?><level-list xmlns:android="http://schemas.android.com/apk/res/android"> <item android:drawable="@mipmap/photo0" android:maxLevel="20" android:minLevel="10" /> <item android:drawable="@mipmap/photo1" android:maxLevel="40" android:minLevel="30" /></level-list>
通過設置level可切換不同的Drawable，在代碼中
//將ImageView的背景切換為photo1， 35 在30~40之間 iv.setImageLevel(35); //將ImageView的背景切換為photo0， 15在10~20之間 iv.setImageLevel(15);
TransitionDrawable
LayerDeawable的子類，用于實現連個Drawable的淡入淡出效果
示例：
xml文件定義
<?xml version="1.0" encoding="utf-8"?><transition xmlns:android="http://schemas.android.com/apk/res/android"> <item android:drawable="@mipmap/night" /> <item android:drawable="@mipmap/photo6" /></transition>
給ImageView設置src，在java代碼中
iv= (ImageView) findViewById(R.id.iv_transition); drawable = (TransitionDrawable) iv.getDrawable(); drawable.startTransition(1000); // 實現淡入淡出效果 drawable.reverseTransition(1000);
InsetDrawable
嵌入其他Drawable，并可以在四周保留一定的間距
示例：
<?xml version="1.0" encoding="utf-8"?><inset xmlns:android="http://schemas.android.com/apk/res/android" android:drawable="@mipmap/photo6" android:inset="20dp"></inset>
ScaleDrawable
根據等級將一個Drawable縮放到一定的比例，當level為0時不可見，當level為10000時無縮放效果
示例：
<?xml version="1.0" encoding="utf-8"?><scale xmlns:android="http://schemas.android.com/apk/res/android" android:drawable="@mipmap/night" android:scaleGravity="center" android:scaleHeight="50%" android:scaleWidth="50%" />
要顯示出效果，必須設置level大于0
iv = (ImageView) findViewById(R.id.iv_scale); ScaleDrawable drawable= (ScaleDrawable) iv.getDrawable(); drawable.setLevel(1);
- android:scaleHeight="percentage"，android:scaleWidth="percentage",設置寬高縮放為原來的比例為（100%-percentage）
- 設置level越大，圖像顯示越大
ClipDrawable
根據自己的等級（level）來對另一個Drawable進行裁剪，裁剪的方向由android:clipOrientation、android:gravity共同決定。設置level進行裁剪，level的大小從0到10000，level為0時完全不顯示，為10000時完全顯示
xml定義
<?xml version="1.0" encoding="utf-8"?><clip xmlns:android="http://schemas.android.com/apk/res/android" android:clipOrientation="horizontal" android:drawable="@mipmap/night" android:gravity="right"></clip>
<ImageView android:id="@+id/iv_clip" android:layout_width="match_parent" android:layout_height="match_parent" android:src="@drawable/drawable_clip" />
通過設置level來裁剪
ImageView iv = (ImageView) findViewById(R.id.iv_clip); ClipDrawable drawable= (ClipDrawable) iv.getDrawable(); drawable.setLevel(5000); // 設置的level越大裁剪的范圍越小

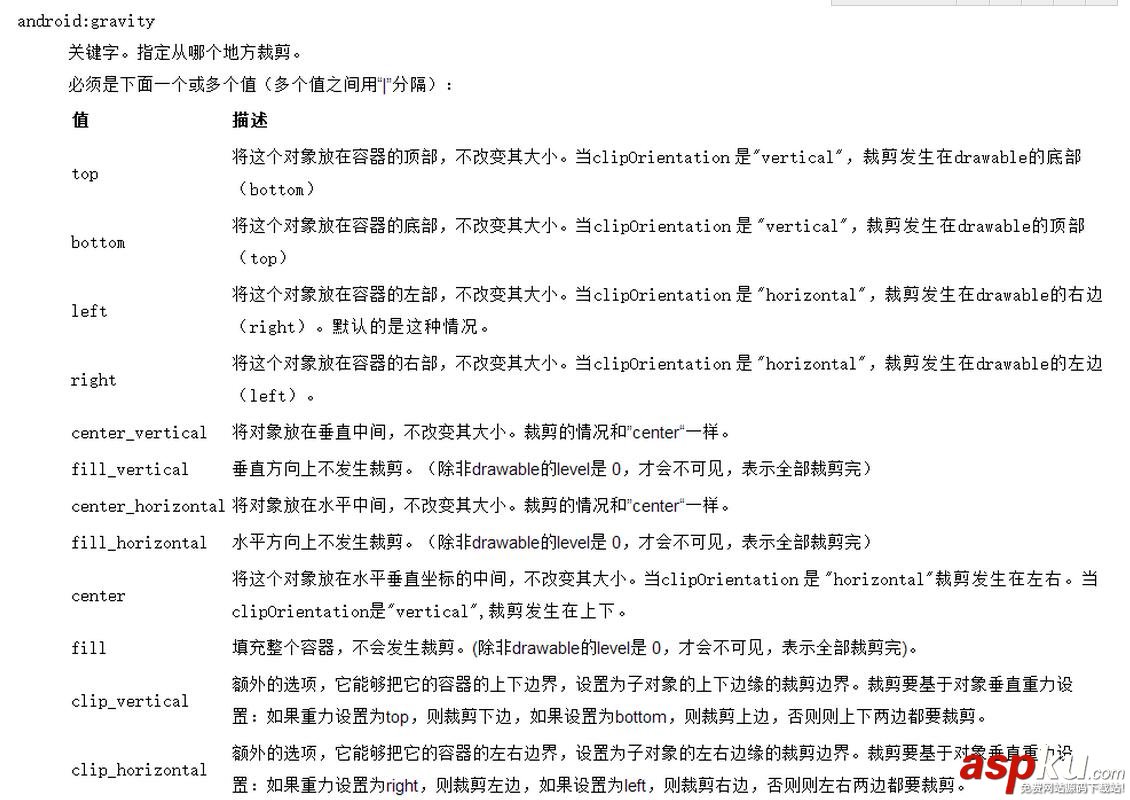

屬性
android:clipOrientation ，horizontal 水平方向裁剪，vertical 垂直方向裁剪
android:gravity ，配合裁剪方向
自定義Drawable
自定義圓形Drawable
package com.yu.drawablelearing;import android.graphics.Bitmap;import android.graphics.BitmapShader;import android.graphics.Canvas;import android.graphics.ColorFilter;import android.graphics.Paint;import android.graphics.PixelFormat;import android.graphics.Shader;import android.graphics.drawable.Drawable;public class CircleDrawable extends Drawable{ private int radius; private int mWidth; private int mHeight; private Paint mPaint; @Override public void draw(Canvas canvas) { canvas.drawCircle(mWidth/2,mHeight/2,radius,mPaint); } public CircleDrawable(Bitmap bitmap) { radius = Math.min(bitmap.getWidth(), bitmap.getHeight())/2; mWidth = bitmap.getWidth(); mHeight = bitmap.getHeight(); BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP); mPaint = new Paint(); mPaint.setShader(bitmapShader); mPaint.setAntiAlias(true); } @Override public void setAlpha(int alpha) { mPaint.setAlpha(alpha); invalidateSelf(); } @Override public void setColorFilter(ColorFilter colorFilter) { mPaint.setColorFilter(colorFilter); invalidateSelf(); } @Override public int getOpacity() { return PixelFormat.TRANSLUCENT; } @Override public int getIntrinsicHeight() { return mHeight; } @Override public int getIntrinsicWidth() { return mWidth; }}自定義帶圓角的矩形Drawable
package com.yu.drawablelearing;import android.graphics.Bitmap;import android.graphics.BitmapShader;import android.graphics.Canvas;import android.graphics.ColorFilter;import android.graphics.Paint;import android.graphics.PixelFormat;import android.graphics.RectF;import android.graphics.Shader;import android.graphics.drawable.Drawable;/** * Created by pecu on 2016/08/24. */public class RoundRectangleDrawable extends Drawable { private RectF rectF; private Paint mPaint; Bitmap mBitmap; @Override public void draw(Canvas canvas) { canvas.drawRoundRect(rectF, mBitmap.getWidth()/6,mBitmap.getHeight()/6, mPaint); } public RoundRectangleDrawable(Bitmap bitmap) { mBitmap = bitmap; mPaint = new Paint(); BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP); mPaint.setAntiAlias(true); mPaint.setShader(bitmapShader); } @Override public void setAlpha(int alpha) { mPaint.setAlpha(alpha); invalidateSelf(); } @Override public void setColorFilter(ColorFilter colorFilter) { mPaint.setColorFilter(colorFilter); invalidateSelf(); } @Override public void setBounds(int left, int top, int right, int bottom) { super.setBounds(left, top, right, bottom); rectF = new RectF(left, top, right, bottom); } @Override public int getOpacity() { return PixelFormat.TRANSLUCENT; } @Override public int getIntrinsicWidth() { return mBitmap.getWidth(); } @Override public int getIntrinsicHeight() { return mBitmap.getHeight(); }}自定義Drawable的一般步驟
1. 自定義Drawable類繼承自Drawable
2. 實現getOpacity，setColorFilter，setAlpha等方法
3. 在onDraw方法中進行繪制
4. 若自定義的Drawable有固定的大小，則需實現getIntrinsicWidth、getIntrinsicHeight方法
