簡介
Auto Layout 是蘋果在 Xcode 5 (iOS 6) 中新引入的布局方式，旨在解決 3.5 寸和 4 寸屏幕的適配問題。屏幕適配工作在 iPhone 6 及 plus 發布以后變得更加重要，而且以往的“笨辦法”的工作量大幅增加，所以很多人開始學習使用 Auto Layout 技術。
初體驗
0. 開發環境
本系列文章的開發環境為：
OS X 10.10.3
Xcode Version 6.3.1 (6D1002)
1. 新建應用
新建一個 Single View Application，命名為 AutoLayout，如下：

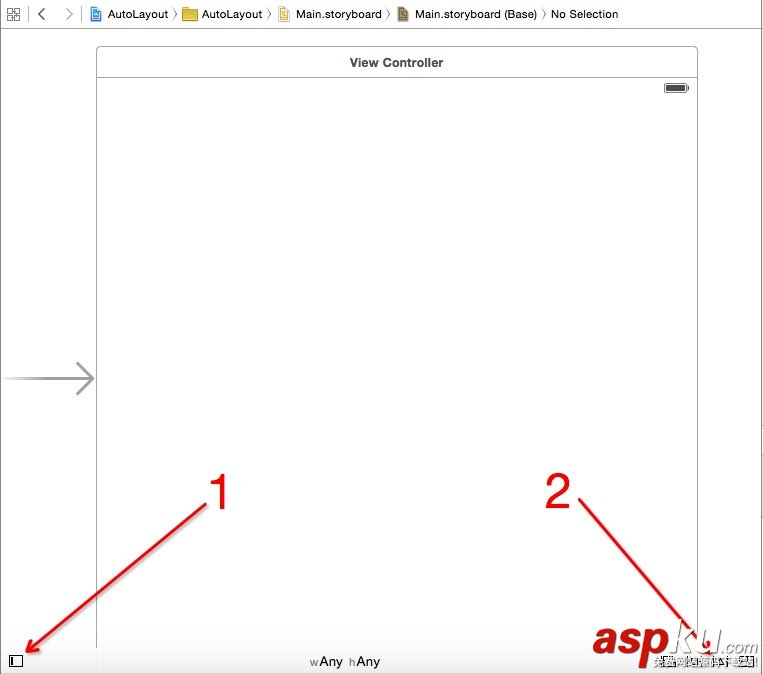

點擊選中 Main.storyboard，右側內容如下：
兩個按鈕將會在未來的開發中產生巨大的作用，他們將擁有本系列文章的全局名稱：按鈕1，按鈕2。請先記下他們的位置。
2. 直接上手，開始使用
這也是我對學習新的軟件編程技術的基本學習方法：有一個具體客觀驅動的目標，例如做一個真正要給客戶用的軟件，而不是“為了學習新技術提高自己”這類偽目標。
讓我們直接上手：繪制一個距離左右邊都有一定距離、固定高度、垂直居中的按鈕，叫“Swift on iOS”。

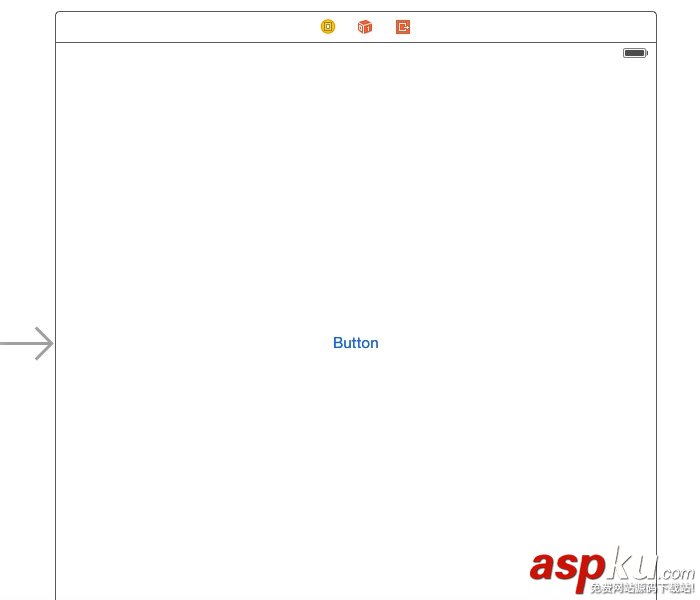

第一步，從右側拖過來一個按鈕，置于頁面最中間。會有參考線出現，這一步很容易：

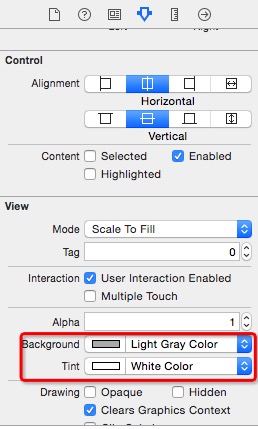

選中這個 button，將按鈕背景色和前景色進行如下設置：

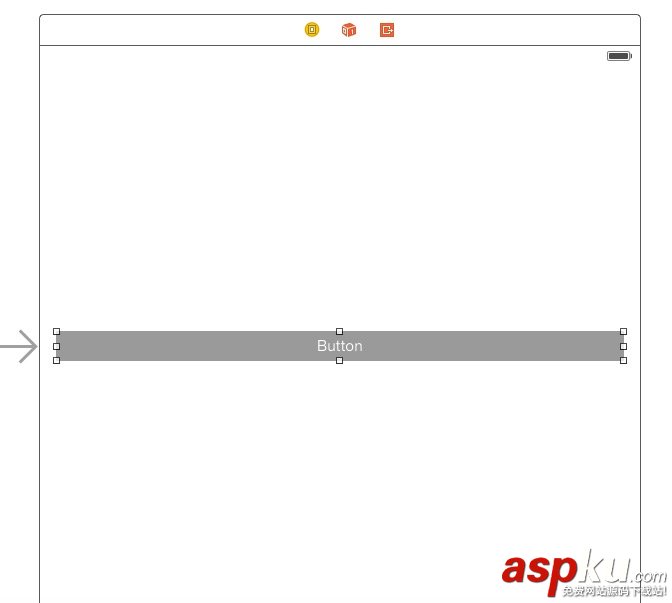

將按鈕左側邊界往左拖動直到自動吸附，留下一定的距離。右側進行同樣操作：
選中這個 button，修改文字為 Swift on iOS:

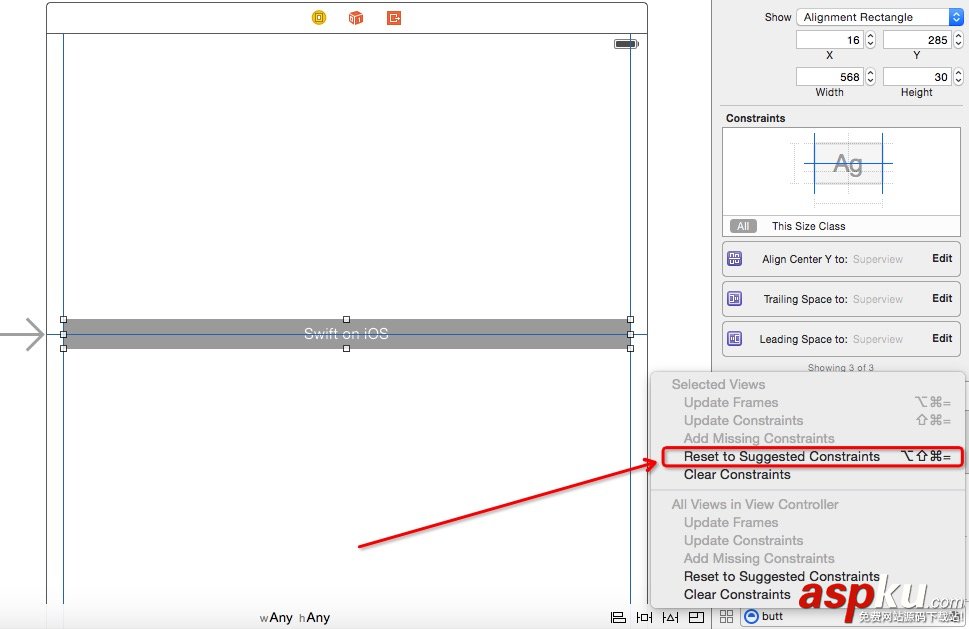

選中這個 button，點擊 按鈕2 ，選擇這一項：
這時候 button 周?chē)鷷?huì)出現一些藍色的線條，這些就是 Auto Layout 的約束項。
3. 大功告成，查看效果

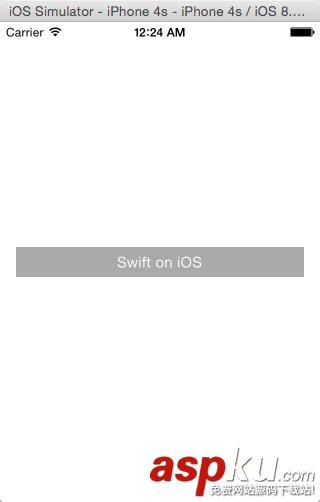

3.5寸:

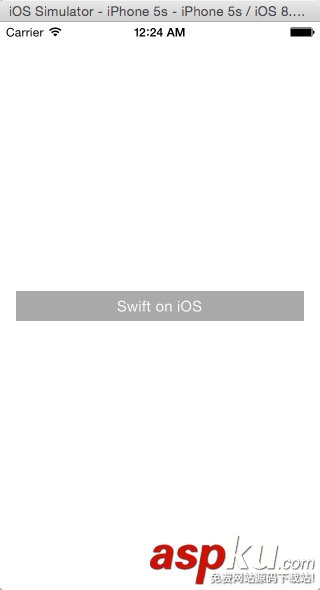

4寸:

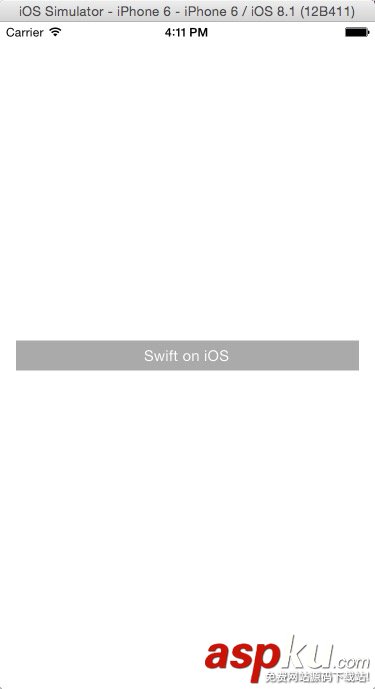

4.7寸:

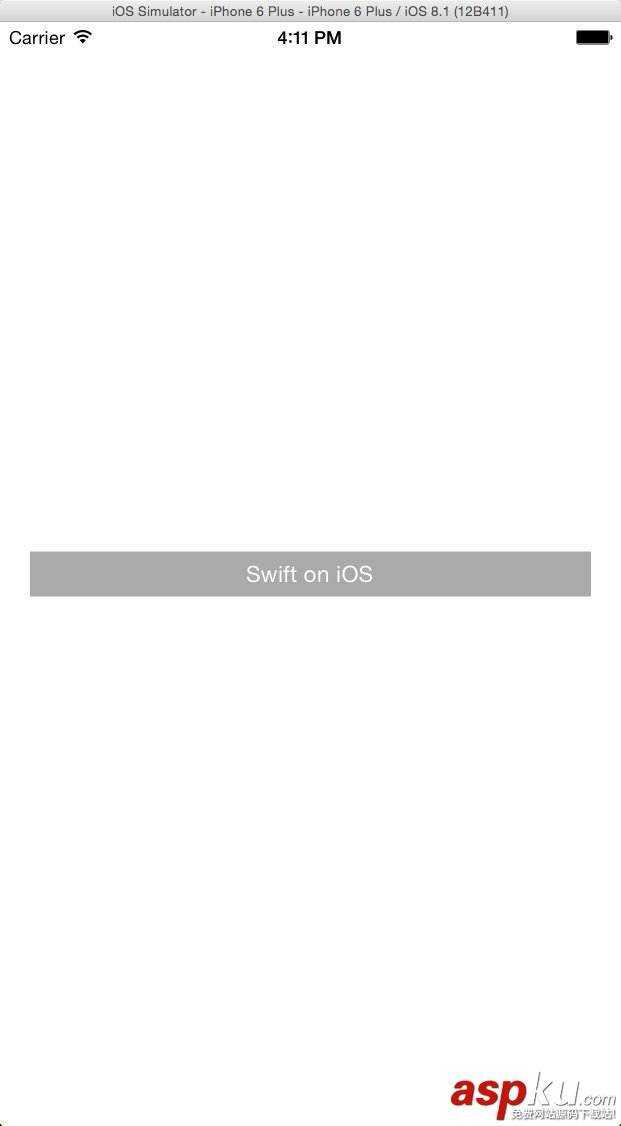

5.5寸：
4. 分析

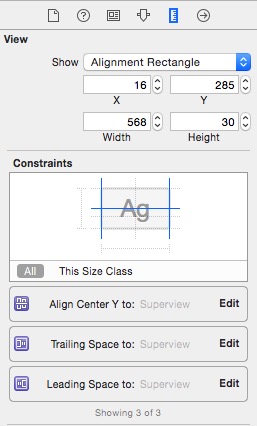

選中這個 button，在右側查看自動生成的約束項：
只有三項，這三項的意思分別是：和父視圖縱向居中對齊、右側和父視圖對齊、左側和父視圖對齊。
我們很容易就能理解這樣可以定位一個按鈕，但是總感覺少了點什么。實際上這三個自動生成的約束項并不能描述一個 button 的位置，因?yàn)樯倭艘粋€(gè)關鍵的屬性：button 的高度。以后我們會詳細地討論。
5. 核心思想
本質分析
Auto Layout 的本質是依靠 某幾項約束條件 來達到對某一個元素的定位。我們可以在某個地方只使用一個約束，以達到一個小目的，例如防止內容遮蓋、防止邊界溢出等。但我的最佳實踐證明，如果把頁面上每一個元素的位置都用 Auto Layout 進行 “嚴格約束” 的話，那么 Auto Layout 可以幫我們省去非常多的計算 frame 的代碼。
“嚴格約束” 是什么？
簡單來說，嚴格約束就是對某一個元素的絕對定位，讓它在任一屏幕尺寸下都有著唯一的位置。這里的絕對定位不是定死的位置，而是對一個元素 完善的約束條件。
讓我們看圖說話：

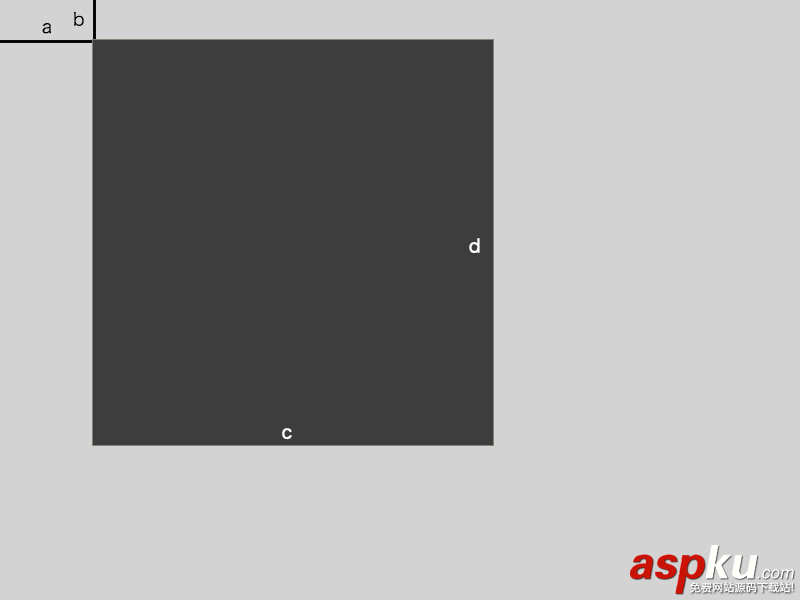

我們要在一個直角坐標系里描述一個矩形。
那么只需要指定這個矩形的位置和大小。
那么只要給出上圖中的四個值即可：到左邊界的距離，到上邊界的距離，寬度，高度。
這四個約束是最簡單的情況。在對一個元素進行嚴格約束時，請直接在腦中構建這個元素，并且加上幾條約束條件，如果他無法縮放和動彈，那么嚴格約束就是成功的！
必須牢記，使用 Auto Layout 時最重要的是：對頁面上每一個元素都進行嚴格約束，不嚴格的約束是萬惡之源。
6.實現三等分
三等分設計思路
許多人剛開始接觸 Auto Layout，可能會以為它只能實現上面的1、2功能，其實后面3、4兩個功能才是強大、特別的地方。接下來我們將嘗試設計橫向三等分：
第一個元素距離左邊一定距離。
最后一個元素距離右邊一定距離。
三者高度恒定，寬度相等。（此處我們?cè)O(shè)置為高度恒定（height 屬性），如果你需要的是固定長寬比，則需要設定 Aspect Ratio 屬性）
1和2、2和3的橫向間距固定。

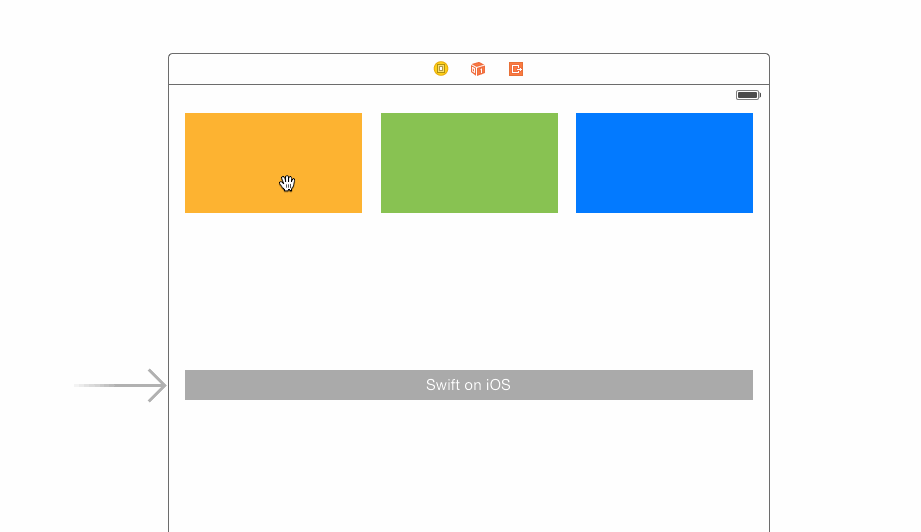

干貨，實現過程的動圖：
運行結果

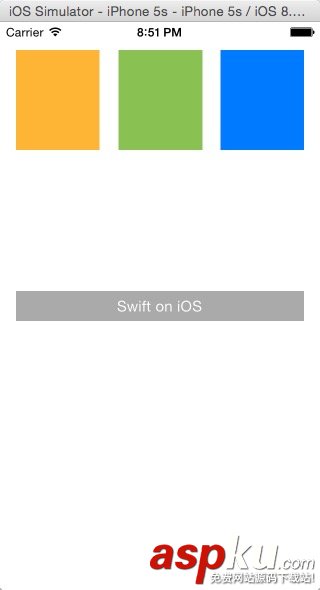

4 寸：

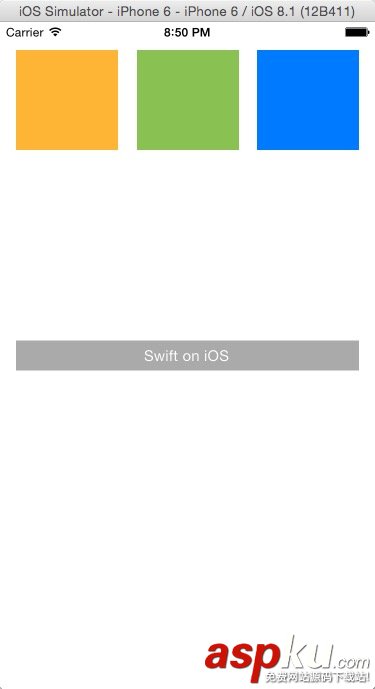

4.7 寸：
縱向三等分實現方式類似，大家可以自己嘗試一下哦~
