圖3 【多邊形】對話框

圖4 得到正六邊形|||

　　3.如果沒有顯示【色板】調板，選擇菜單命令【窗口】→【色板】使【色板】調板顯示在最前端。確認工具箱中現在地填色圖標在上，單擊【色板】調板中如圖5所示的色板“美洲南瓜”，將正六邊形的填色設置為紅色。

圖5 選擇一種填色

　　4.單擊工具箱下方的描邊圖標，然后單擊其下方的【無】按鈕，將正六邊形設置為無描邊。5.選擇菜單命令【對象】→【變換】→【旋轉】，然后在【旋轉】對話框中將【角度】設置為30度，如圖6所示。設置完畢單擊【確定】按鈕。

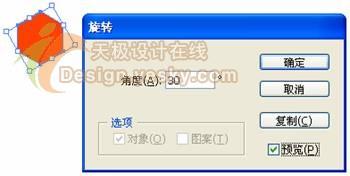

圖6 【旋轉】對話框

　　6.如果沒有顯示【變換】調板，選擇菜單命令【窗口】→【變換】使其顯示在最前端，查看現在正六邊形的寬度，在w右側的數值便是，如圖7所示。因為接下來要將這個圖形向右移動并復制出一個副本，使兩個圖形之間的距離為1mm，所以記下這個數值17.32。

圖7 查看對象的寬度

    7.選擇菜單命令【對象】→【變換】→【移動】，在【移動】對話框中的【位置】區域輸入【水平】移動距離為18.31mm，其它設置如圖8所示，然后單擊【復制】按鈕，在原來圖形的右側復制出一個副本，使兩個圖形之間的距離為1mm。使用【選擇工具】單擊畫板空白處取消選擇對象可以看到如圖9所示的結果。
