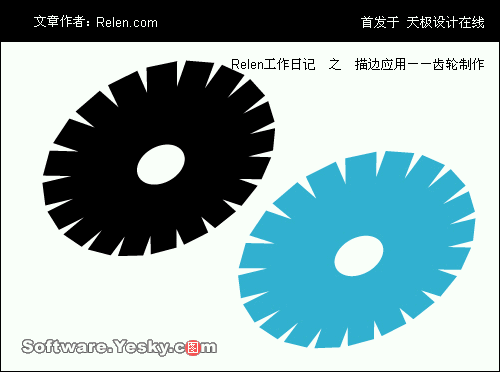

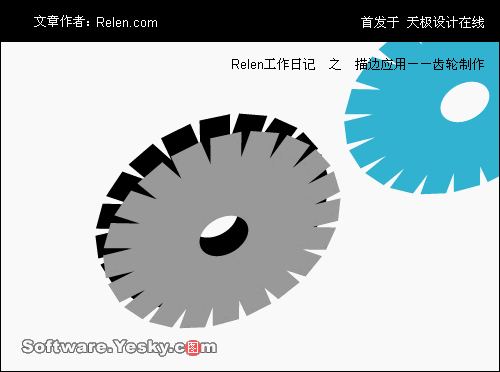

　　如下圖這個齒輪，只用了星形工具和描邊就輕松得到了不錯的效果。下面跟著relen一起嘗試一下吧，后面經過簡單變化，還可以做出更豐富的組合特效。

　　adobe illustrator中有很多技巧性制圖都非常有創意，有時僅僅運用簡單的步驟及手邊的工具即可完成，沒有難度很高的技巧，而效果往往出乎意料的好。

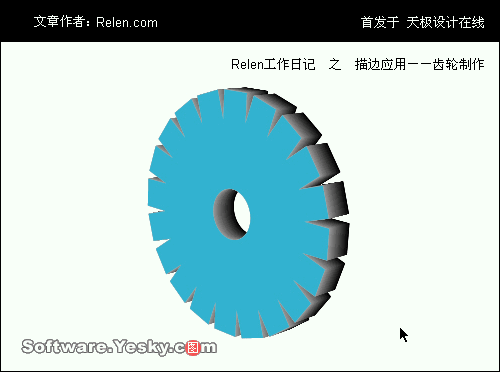

　　如下圖這個齒輪，只用了星形工具和描邊就輕松得到了不錯的效果。下面跟著relen一起嘗試一下吧，后面經過簡單變化，還可以做出更豐富的組合特效。

　　制作過程：

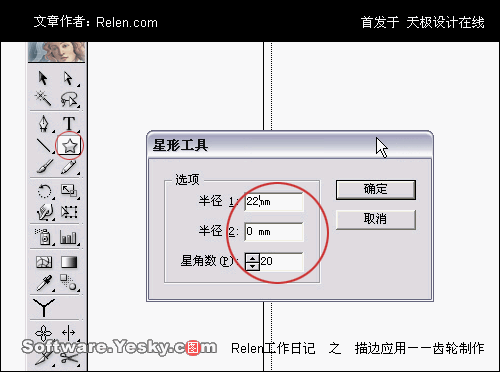

　　打開illustrator10，選擇工具欄中的星形工具，并在頁面上單擊。單擊后出現了星形工具的選擇面板。在面板中輸入：半徑1：22mm（這個數值可以自己調換）；半徑2：0mm（這個數值不變）；星角數：20（這個數值也可以自己調換）。

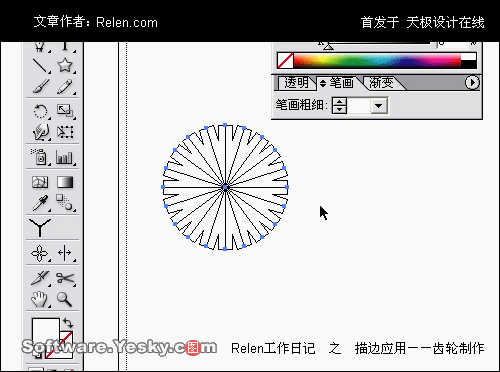

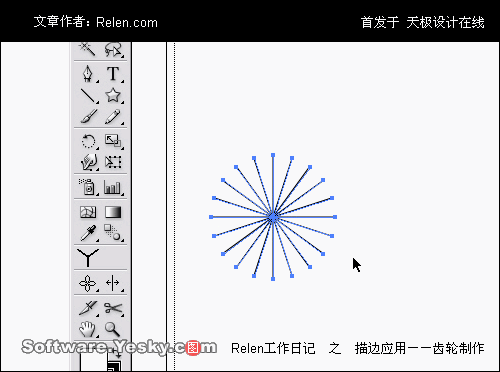

　　確定后，出現如圖中的放射狀圖形。

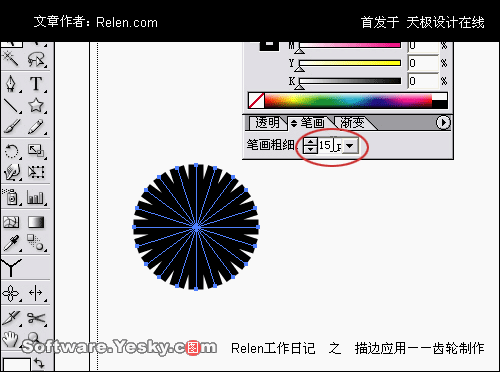

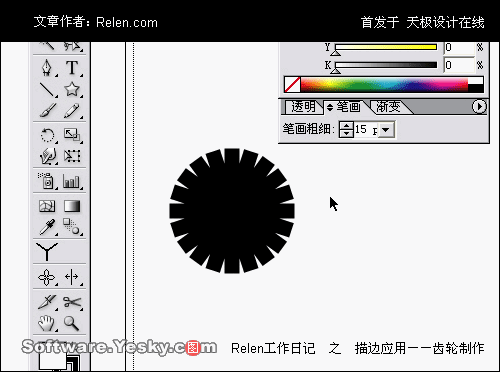

　　給這個星形描邊，在筆畫面板中填寫15pt。

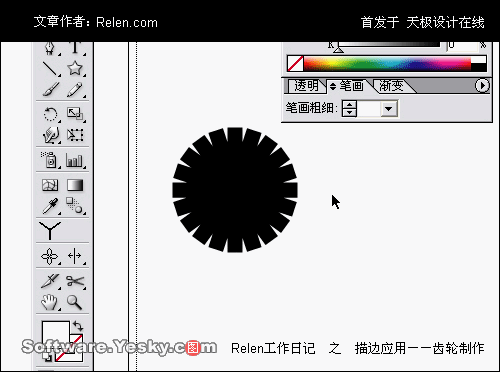

　　如此粗的描邊，形成了齒輪效果。

|||

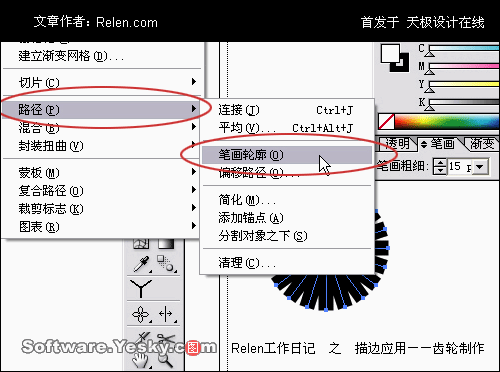

　　再次選擇這個齒輪，在菜單中選擇　對象>路徑>筆畫輪廓

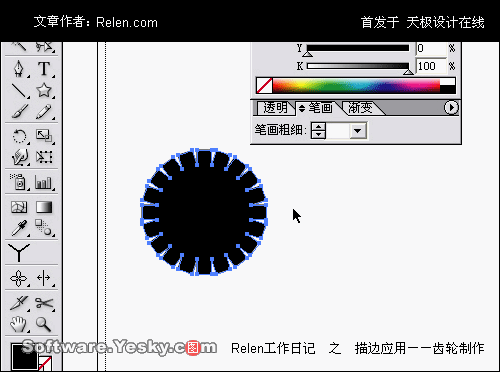

　　此時，原來的放射狀星形的駐點結構變成了如上圖中的鋸齒外沿駐點結構。

　　（也就是說，原來的放射線條轉換為外框路徑）這時的星形就不見了，完全變了鋸齒。

　　[ctrl+y]切換到素描模式，你會發現原放射狀線條還是存在的。

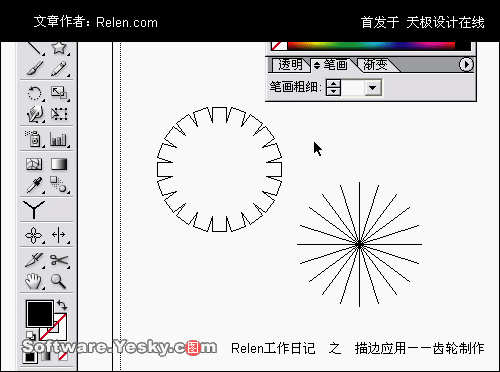

　　把它拉出來，轉換工具是生成一個新的齒輪，而星形路徑并沒有刪除，手動刪除它。

　　ok，齒輪外沿就完成了。

|||

選擇縮放工具，緩慢的拉伸齒輪。直至你滿意的效果。

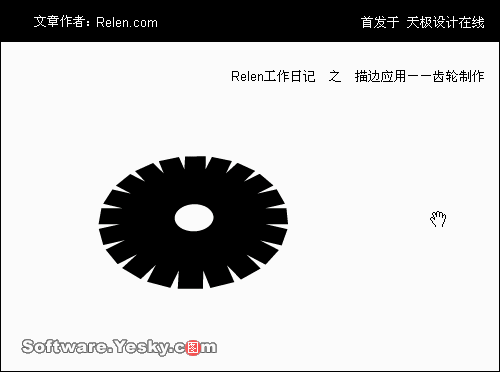

　　齒輪的平面圖。

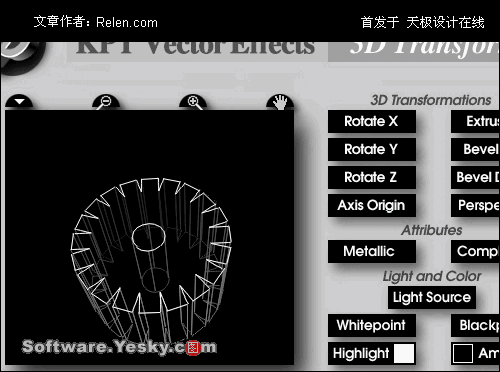

如果你有安裝kpt vectoretiects，就可以選擇3d特效，對這個齒輪進行3d變形處理。如果沒有，你可以通過illustrator cs軟件新增功能得到3d效果的齒輪。

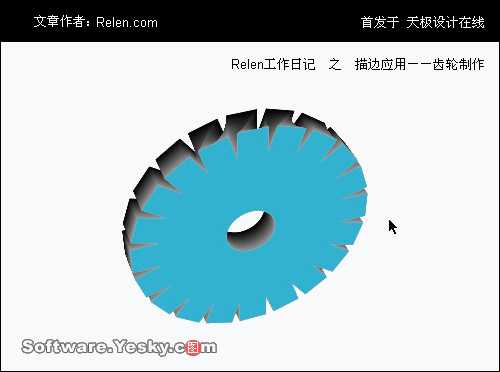

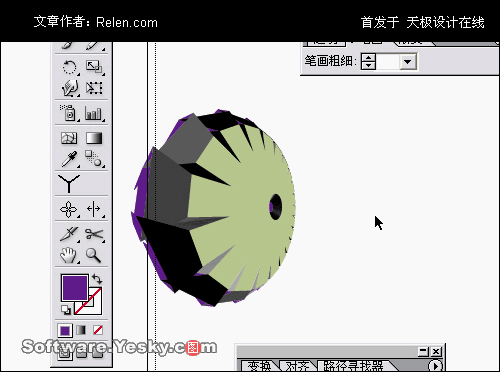

relen隨意變形得到的奇怪的齒輪。

不管怎樣，即使你沒有cs版的illustrator和kpt特效，你一樣可以得到它。跟著relen進行如下操作。

|||

復制一個單面齒輪。

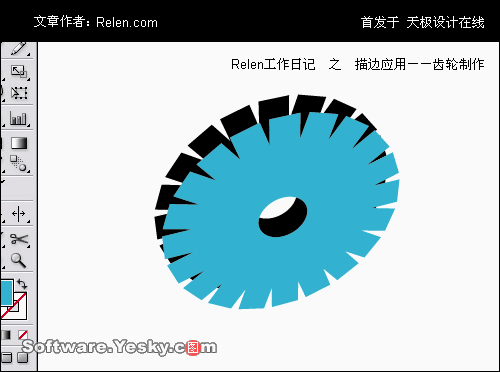

重疊它們。

把藍色單面的齒輪復制一個放在旁邊。之后會有其他用處。

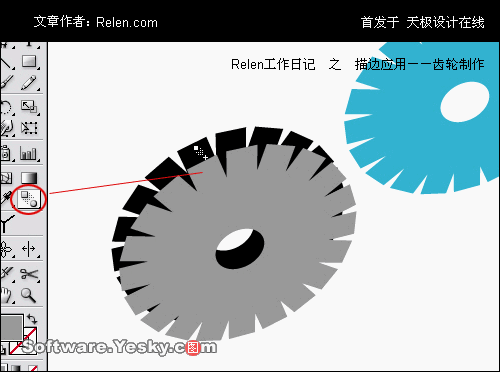

選擇混合工具對兩個齒輪進行色彩混合。

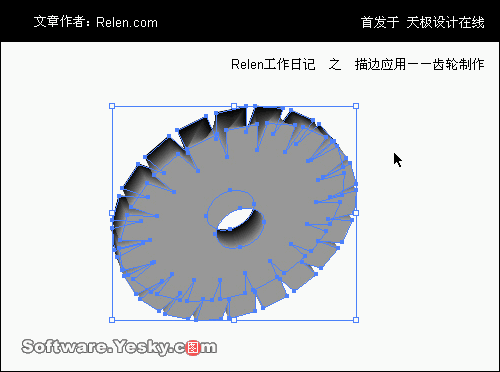

混合效果出來了。

把剛剛復制的藍色單面齒輪重疊在最上層。

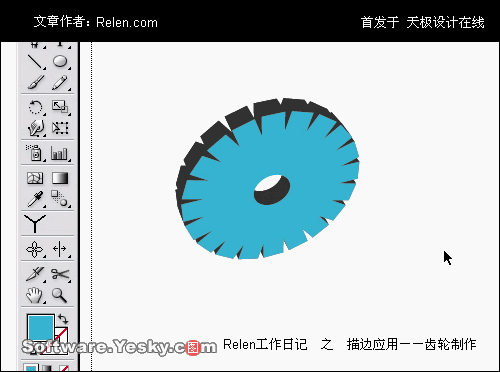

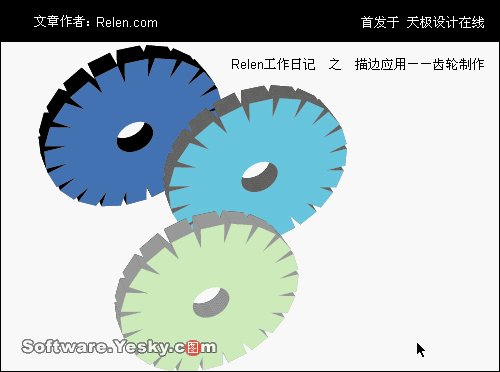

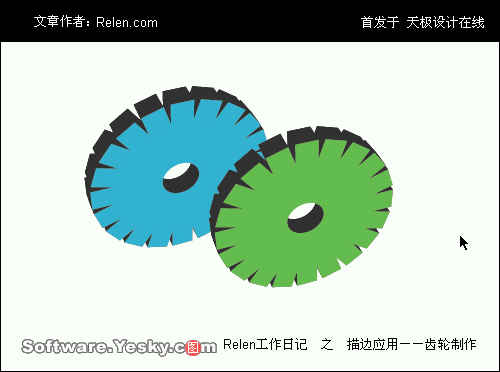

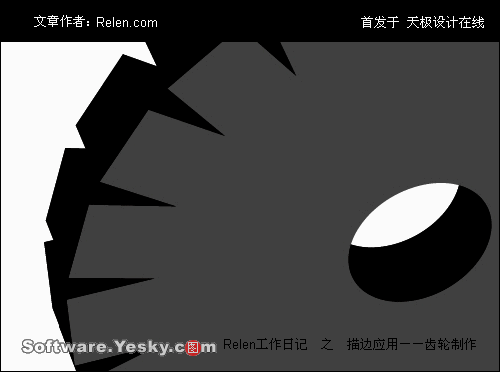

這樣就可以得到一個立體的齒輪效果圖了。

若不滿意它的色彩可以進行色彩的修正。

如何？不難吧。主要是星形工具的應用，描邊工具制作出齒輪，齒輪厚度是采用混合工具。把握住這幾點，也許你會制作出更多圖形。
