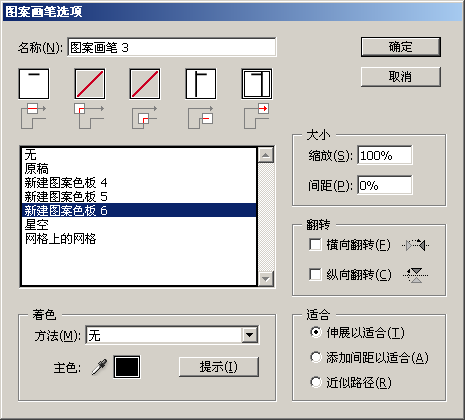

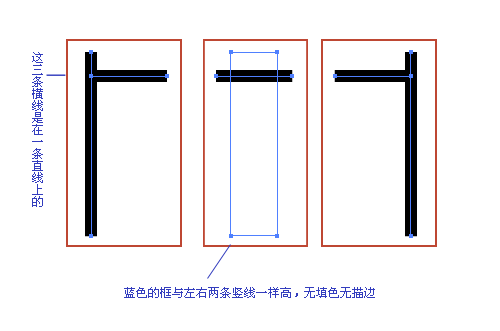

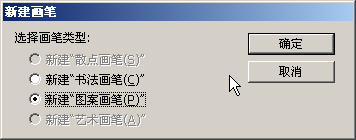

選擇新建圖案畫筆，單擊“確定”按鈕彈出下圖所示對話框，設定如下圖所示，單擊“確定”按鈕，在畫筆調板就得到一個新的圖案畫筆



按圖中的紅色箭頭方向繪制直線，并將直線應用上個步驟得到的圖案畫筆

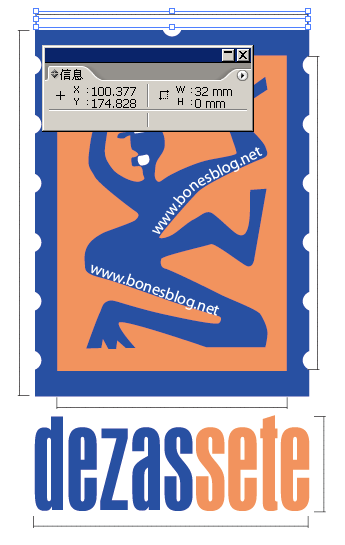

選中線段，打開信息調板就可以知道該線段的信息



用文字工具標上數字即可



雖然不能想autocad那樣自動生成數據，畢竟軟件有專攻。
如果大家還有其他更好的方法，可以給我留言

注：這張標尺寸的圖是我在網上拉的，時間很長了，已經不知道出處是哪里的了，有誰知道可以告訴我。
