圖 12

　　4. 類似地，用同樣方法可建立多個圖表設計圖案并儲存。當然，最好重新命名以便于查找和使用。

圖 13

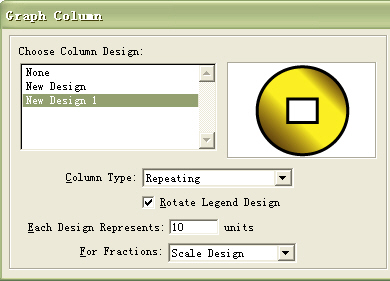

　　在choose column design 下的列表中選擇要應用的設計圖案，可在右邊框中進行預覽。我們選擇剛才定義并保存的金錢圖案。

　　 在column type 列表中有以下4項選擇：

　　 1)vertically scaled-設計圖案在垂直方向上進行縮放，即在垂直方向上可拉長和縮短，而寬度不變。

　　 2)uniform scaled－設計圖案在水平和垂直兩個方向上等比縮放。

　　 3)repeating－可在垂直方向上重疊放置多個設計圖案。如果選擇此項，則下面還有一個選擇項被激活：

　　 在each design represents框中輸入數值，以確定每多少個刻度數值用一個設計圖案表示。

　　 而選中"rotate legend design"表示可將應用的設計圖案進行旋轉。

　　 在for fractions下拉列表中選擇，可設置當重復的設計圖案不是整數時的效果，共兩個選項，縮放設計和截斷設計。

　　 scale design－如果最上邊的一個設計圖案放不下，就將其縮小，使其剛好能夠放下。

　　 chop design－如果最上邊的一個設計圖案放不下，就將其截斷，能放下多少放多少。

　　 4)sliding－如果要將設計圖案進行局部縮放可用此選項。

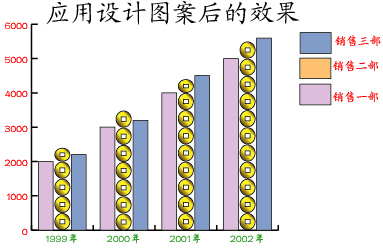

　　 理解了上述選項的含義，就可制作出多種多樣的自定義圖表了。如圖14是應用了定義的金錢圖案的效果。

圖 14

　　在折線圖和散點圖中的數值點一般用很小的矩形表示，其實和上面講的道理一樣，同樣能用自己定義的圖案來代替。方法其實很簡單，不妨來做一做。

　　 如果你的筆刷庫夠豐富的話，就在brushes面板中選擇一個漂亮的筆刷直接拖動到工作區中，選擇它，選object->graph->design，顯示對話框，單擊new design，選擇的筆刷圖案就出現在預覽框中。

　　 單擊ok退出，用組選擇工具選中折線圖的任一圖例，再次單擊則將折線圖中的數據點都選中。

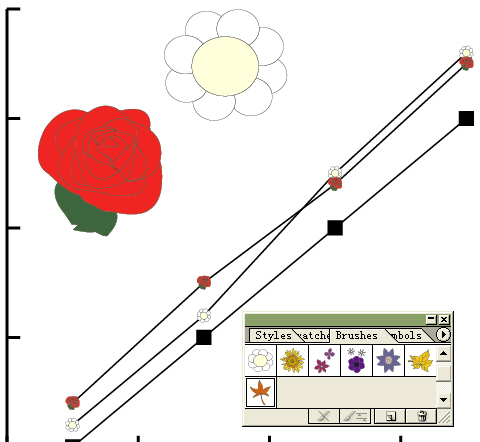

　　 選object->graph->marker，單擊ok，就會將數據點用筆刷圖案代替了。如圖15。當然此例中完全可以自己繪制圖案，但用現成的筆刷要快捷一些。

圖 15
