　　與fh10不同，鋼筆工具和貝塞爾曲線工具合在一個工具組內。
　　直線工具組中整合了弧線工具和螺旋線工具，成為一個工具組。弧線工具和螺旋線工具fh10中的外加功能工具欄中。
　　鉛筆工具中增加了可觸變鋼筆工具和書法筆工具，可用來創建更具藝術效果的作品。不知配上壓感筆效果如何，筆者沒有試過，不敢妄言。

　　基本的變形工具此次也整理成為一個工具組，包含了移動、旋轉、傾斜、反射等基本變形工具。
　　自由變形工具成為一個新的工具組，加入了原本在外加功能工具欄中的粗糙化工具和彎曲工具，方便了對象的變形操作。

　　 fh中的透視工具相對于ai,cd而言獨具特色，詳細的討論恐怕要專門另寫一篇文章。此次它門下多了3d旋轉工具和魚眼透鏡工具，其實也不是新增的，兩者原在fh10的外加功能工具欄中。

　　下面我們來仔細看看繪圖工具。
　　 1.標準鋼筆工具
　　 freehand mx 鋼筆工具被視為同類產品中的最佳工具，它包含全新的橡皮帶式生成線功能，在繪制時會以彈性模式出現下一段曲線的方向和形狀，并能夠實時預覽，這可謂一個進步，因為它帶來了操作上的直觀方便。

　　 2.增強的畫筆
　　通過對畫筆的應用和編輯，能夠獲得更加流暢、自然的畫筆路徑外觀。新的圓角屬性通過包封角和銳角改進了 freehand mx 畫筆方法。

　　 3.橡皮工具
　　與裁刀工具相似，這個新工具可"裁切"對象，刪除它所經過的矢量路徑部分。橡皮擦的最大和最小寬度可以調整。不過此工具和裁刀工具一樣，只能對矢量圖形操作。

　　 4.基于符號的畫筆和噴槍
　　實現能夠輕松更新的自定義插圖效果。
　　可以事先繪制一段路徑，應用畫筆工具通過將某個符號作為單一對象應用到此路徑，或將符號"噴繪"應用到該路徑上面。該功能利用可重用的符號使文件保持較小的體積。
　　 5.連接符劃線工具
　　連接符劃線工具使您能夠快速繪制組織結構圖、流程圖和站點地圖及其他類似圖表。
　　在繪制時，此工具能夠自動吸附到圖形的節點上，產生相應的連接線。當某圖形改變形狀或者移動位置時，連接線相應的自動調整。同樣，當連接線形狀調整時，基于它們的連接關系，與之相連的圖形也自動調整位置。

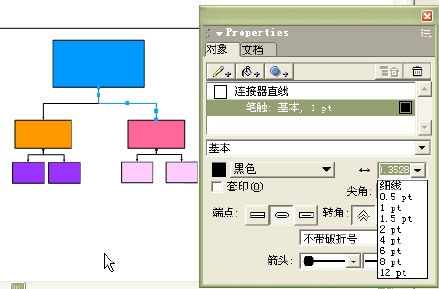

　　在對象面板中，可對連接線進行各種屬性的編輯，比如筆觸的粗細，端點類型和兩端箭頭的形狀。下圖此新增工具和cd中的流程圖工具有異曲同工之妙。

　　 6.混合工具
　　除了其本已十分強大的混合能力之外，現在 freehand mx 還能可以點擊方式在兩個形狀之間拖動線條，混合工具自動選擇兩圖形上的節點并創建一個混合。

　　利用部分選擇工具，可方便選擇并繼續編輯混合中兩端的原始圖元。
　　 7.符號庫
　　使用符號庫：
　　 ·可將常用的圖形存儲定義為符號以便重復使用。
　　 ·只需更新圖形，將它放在您要在符號面板中替換的符號上，每一個圖形都將被新版本替換。
　　 ·有效減小文件體積。運用符號，一次保存，多次應用。一個符號，即使在同一文檔中使用一千次， freehand mx 文件也不會因此而體積暴增，而且占用內存減少。
　　 ·制作快速的flash 動畫時，越小的文件大小意味著更快的網絡下載。運用符號，freehand創建能夠快速下載的較小flash 動畫。

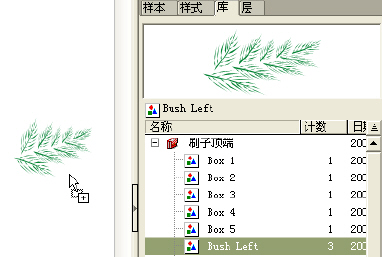

　　打開庫面板，從預設的符號中選擇，直接拖動到工作區中即可生成精美的圖形。

　　在庫面板中，可對預設的各種符號進行排序和預覽，對某符號重制，刪除，重命名。
　　如果預設的符號不能滿足要求，你可以對它重新編輯。
　　如果創作了滿意的圖形可單擊庫面板下的"新建元件"按鈕將其加入符號庫，并可隨時刪除它。

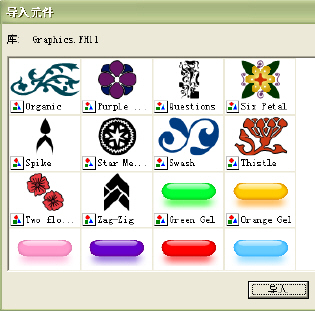

　　 freehand mx預置了一些符號庫以供選擇，你可以在使用時隨時導入并應用在創作中。
