發現好的工具，如同發現新大陸。有時，我們會好奇，論文中、各種專業的書中那么形象的插圖是如何做出來的，無一例外不是對繪圖工具的熟練使用。

下載安裝、配置環境變量

intall

windows版本下載地址：http://www.graphviz.org/Download_windows.php

雙擊msi文件，然后一直next（記住安裝路徑，后面配置環境變量會用到路徑信息），安裝完成之后，會在windows開始菜單創建快捷信息，默認快捷方式不放在桌面。

配置環境變量

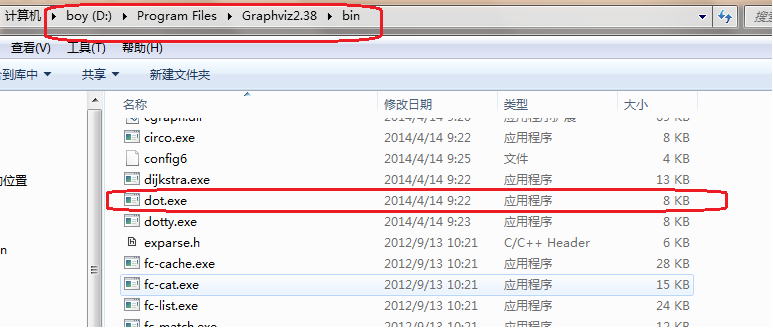

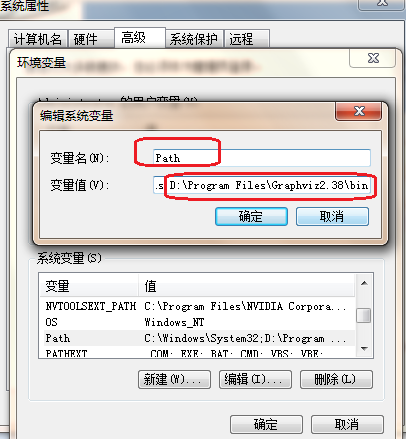

將graphviz安裝目錄下的bin文件夾添加到Path環境變量中：

驗證

進入windows命令行界面，輸入dot -version，然后按回車，如果顯示graphviz的相關版本信息，則安裝配置成功。

基本繪圖入門

打開windows下的graphviz編輯器gvedit，編寫如下的dot腳本語言，保存成gv格式文本文件。然后進入命令行界面，使用dot命令，將gv文件轉化為png圖形文件。

dot D:/test/1.gv -Tpng -o image.png

graph

graph使用--描述關系

graph pic1 {  a -- b a -- b b -- a [color=blue]}

digraph

使用->描述關系

digraph pic2 {  a -> b a -> b b -> a [style=filled color=blue]}

一個復雜的例子

digraph startgame {  label="游戲資源更新流程"  rankdir="TB"  start[label="啟動游戲" shape=circle style=filled]  ifwifi[label="網絡環境判斷是否 WIFI" shape=diamond]  needupdate[label="是否有資源需要更新" shape=diamond]  startslientdl[label="靜默下載" shape=box]  enterhall[label="進入游戲大廳" shape=box]  enterroom[label="進入房間" shape=box]  resourceuptodate[label="資源不完整" shape=diamond]  startplay[label="正常游戲" shape=circle fillcolor=blue]  warning[label="提醒玩家是否更新" shape=diamond]  startdl[label="進入下載界面" shape=box]  //{rank=same; needupdate, enterhall}  {shape=diamond; ifwifi, needupdate}  start -> ifwifi  ifwifi->needupdate[label="是"]  ifwifi->enterhall[label="否"]  needupdate->startslientdl[label="是"]  startslientdl->enterhall  needupdate->enterhall[label="否"]  enterhall -> enterroom  enterroom -> resourceuptodate  resourceuptodate -> warning[label="是"]  resourceuptodate -> startplay[label="否"]  warning -> startdl[label="確認下載"]  warning -> enterhall[label="取消下載"]  startdl -> enterhall[label="取消下載"]  startdl -> startplay[label="下載完成"]}
