1、實驗目標

　　以實驗“防火墻配置-訪問外網WEB”為基礎，在WEB服務器上安裝Wireshark，設置Wireshark的過濾條件為捕獲HTTP報文，在Wireshark中開啟捕獲，在內網測試機上訪問WEB服務器，查看捕獲結果，再在網關防火墻上設置SNAT，查看捕獲結果

　?。ǚ阑饓ε渲?訪問外網WEB：linux防火墻配置教程之訪問外網web實驗（3） ）

2、SNAT（source network address translation）

　　源地址轉換，其作用是將ip數據包的源地址轉換成另外一個地址，俗稱IP地址欺騙或偽裝

　　內部地址要訪問公網上的服務時（如web訪問），內部地址會主動發起連接，由路由器或者防火墻上的網關對內部地址做個地址轉換，將內部地址的私有IP轉換為公網的公有IP，網關的這個地址轉換稱為SNAT，主要用于內部共享IP訪問外部，同時可以保護內網安全

3、實驗拓撲

4、實驗步驟

（1）完成“防火墻配置-訪問外網WEB”實驗

（2）在WEB服務器上安裝Wireshark

　　1）配置本地Yum源

　　2）安裝Wireshark

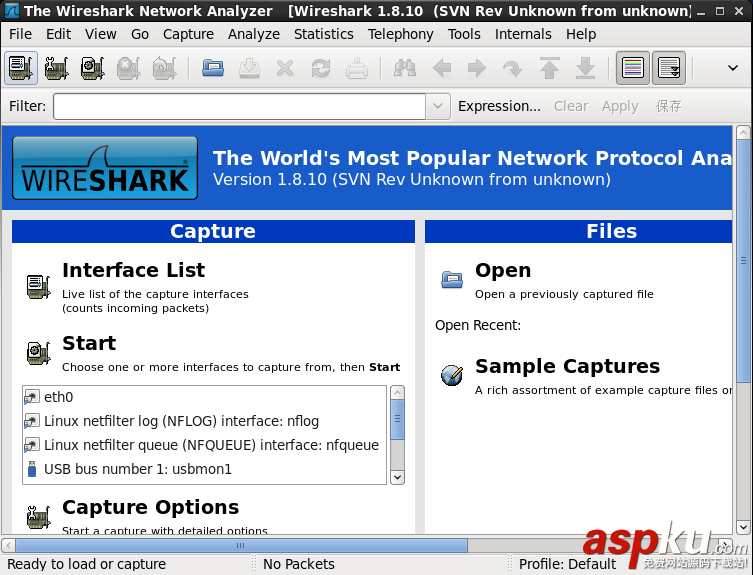

　　3）打開Wireshark

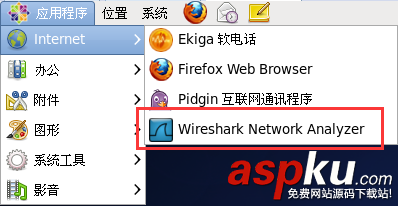

　　安裝完成之后，點擊“應用程序”——“Internet”——“Wireshark”即可打開

（3）設置Wireshark的過濾條件為捕獲HTTP報文

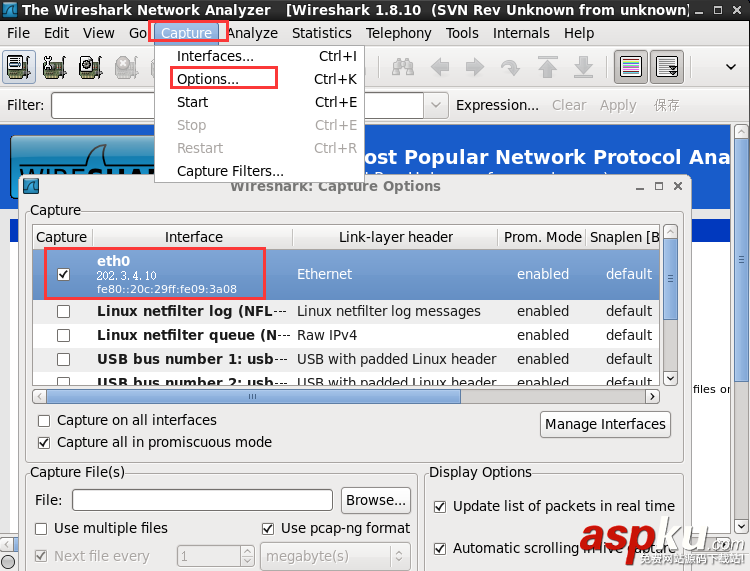

點擊“Capture”——“Option”——在彈出的窗口中勾選“eht0”

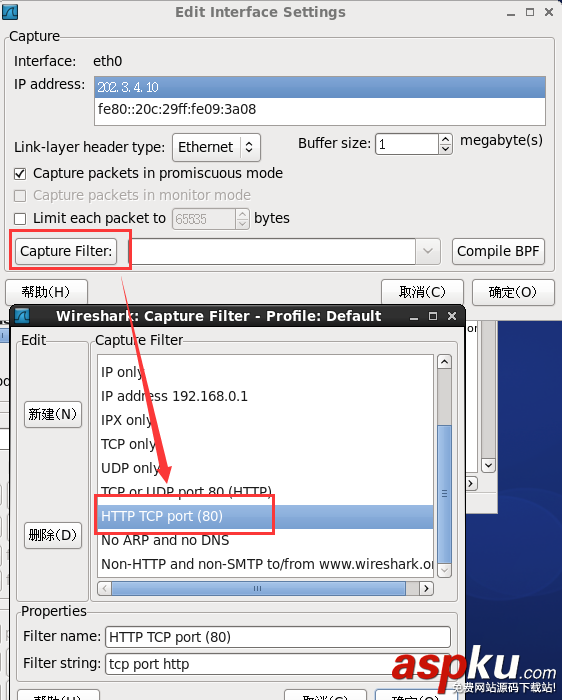

雙擊“eth0”——在彈出的窗口中點擊“Capture Filter”——點擊“HTTP TCP port（80）”——確定

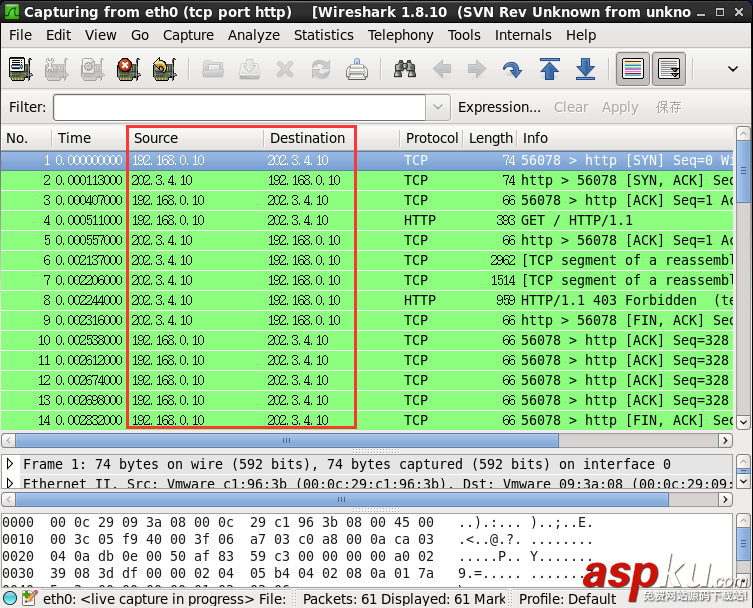

（4）在內網測試機上訪問WEB服務器

此時看到的源地址是內網測試機的地址192.168.0.10

（5）在網關防火墻上設置SNAT

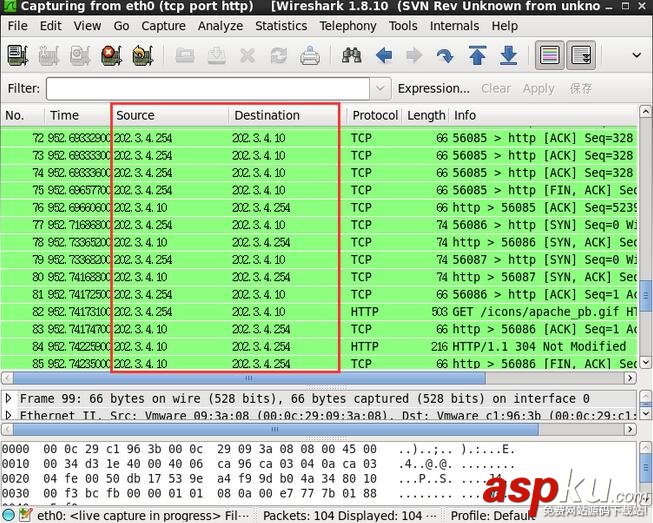

（6）內網測試機上訪問WEB服務器，捕獲結果如下：

此時，源地址已經被替換成了網關的eth1的IP地址，SNAT的目的已經達到！
