Maya建模技術:Maya 建模 頂點法線之軟硬邊

2024-09-04 21:27:42
字體:
來源:轉載
供稿:網友
maya 建模 頂點法線之軟硬邊
    大家一般對面法線有概念,但對頂點法線知道的比較少。其實頂點法線才是真正控制面的關系的要素。

今天先談談頂點法線之軟硬邊。
1。顯示頂點法線。
生成一個 box ,選擇 display> custom polygon display ,勾選 vertices>normals ,執行。

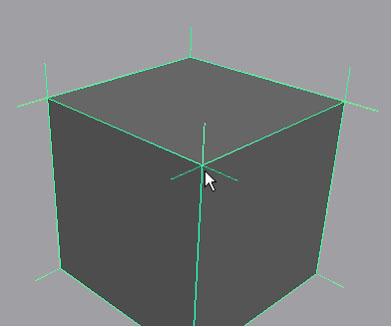

在 box 的每個頂點上都出現 3 條頂點法線。這3條線其實是共頂點的3個面的法線方向。
當頂點法線是不統一的情況時,物體每個面之間會是硬邊顯示。

選擇 edit ploygon>normals>soften/harden (軟硬邊),點擊 all soft ,執行。

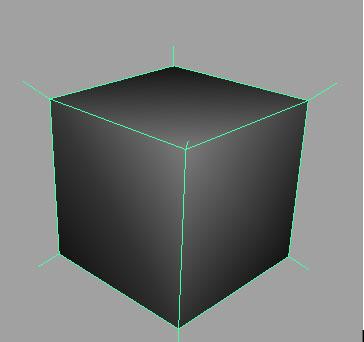

box 的每個頂點上的頂點法線被統一成一條。面與面之間的關系也發生改變,變為軟邊顯示。
而且當面與面之間的轉折角度越大時,顯示的時候越容易側面發黑,這和頂點法線統一后,面與攝像機之間的關系有關。

軟硬邊操作可以針對物體操作,也可以對頂點、邊、面這些子物體進行操作。

軟硬邊還可以對面與面之間的角度進行設置,有選擇的進行軟硬邊設置。

實際運用:

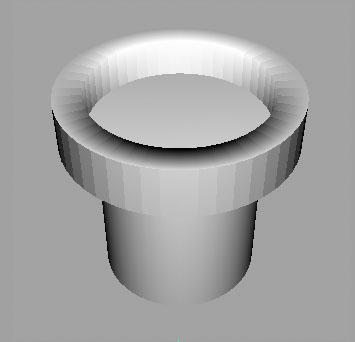

下面這個模型是用圓柱體擠出完成的,現在它的表面看起來很奇怪,軟硬邊的狀況很混亂。這種情況很常見,尤其是exturde、split等工具,都會改變物體的軟硬邊狀況。

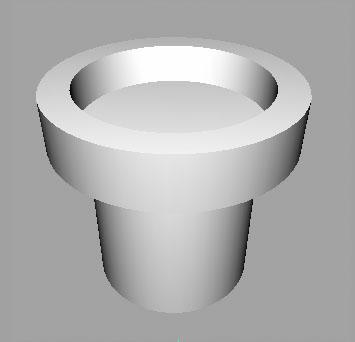

分析一下:這個物體的在垂直方向是圓柱,要保持平滑顯示;而水平方向的折角需要堅硬的效果。而選擇 edit ploygon>normals>soften/harden (軟硬邊),將 angle 度數改為 90 以下(這個數值要小于你的折角度數),執行。

軟硬邊的設置對機械、建筑、道具等物體都很有幫助。對于smooth物體也同樣有效。

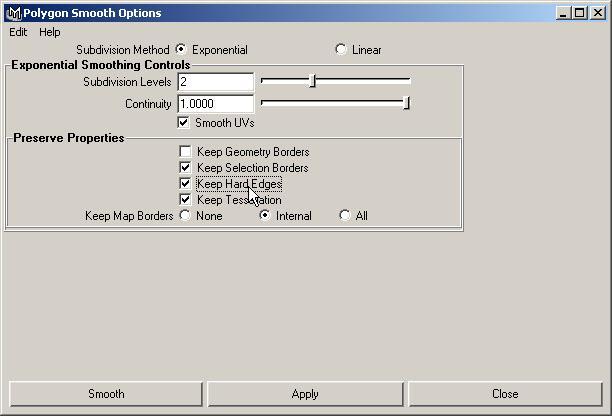

在polygons>smooth對話框中,勾選keep hard edges,這樣軟硬邊的設置在smooth后會保留。
